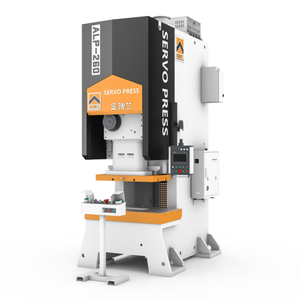

एएलपी सिंगल क्रैंक सी फ्रेम उच्च परिशुद्धता पावर प्रेस एएलपी

एएलपी श्रृंखला उपकरणों की विशेषताएं

पासे की ऊंचाई में छोटा बदलाव, छोटा गतिशील केंद्र विचलन;मोल्ड की सेवा जीवन में काफी वृद्धि हुई है;मुद्रांकन का विरूपण छोटा है;ब्लैंकिंग के दौरान काटने का शोर कम होना।
उच्च परिशुद्धता कार्य प्राप्ति, कम शोर और सुविधाजनक संचालन।
फिक्स्ड लॉक हेक्सागोनल गाइड रेल;उच्च कठोरता वाला शरीर;छोटा व्यापक क्लीयरेंस गैप।

उपलब्धता स्थिति:

मात्रा:



पूछना टोकरी में जोड़ें

एएलपी श्रृंखला के बुनियादी पैरामीटर

नमूना	इकाई	एएलपी-25		एएलपी-35		एएलपी-45		एएलपी-60		एएलपी-80		एएलपी-110		एएलपी-160		एएलपी-200		एएलपी-260		एएलपी-315
प्रकार	टन	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	वी型	ह型
आघात	मिमी	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150
स्ट्रोक प्रति मिनट	एसपीएम	60-140	130-200	40-120	110-180	40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-40	40-50
टन भार रेटेड प्वाइंट	मिमी	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	7	3.5
मरने की ऊँचाई (डीएच)	मिमी	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550
स्लाइड समायोजन	मिमी	50		55		60		75		80		80		100		110		120		120
स्लाइड क्षेत्र	मिमी	47022050		52025050		56030060		70036070		77042070		91047080		99055090		113063090		1130700100		1200800100
बोल्स्टर क्षेत्र	मिमी	68030070		80040070		85044080		90050080		100055090		1150600110		1250800140		1400*		1500840180		1700950180
शैंक होल का दीया	मिमी	Φ38		Φ38		Φ38		Φ50		Φ50		Φ50		Φ65		Φ65		Φ65		Φ70
मुख्य मोटर	किलोवाट*पी	2.2*4		2.2*4		3.7*4		5.5*4		7.5*4		11*4		15*4		18.5*4		22*4		30*4
स्लाइड समायोजन संरचना	मिमी	मनुआआई ऑपरेशन								इलेक्ट्रिक ड्राइविंग
आवश्यक वायुदाब	केजीएफ/सेमी2	5-6		5-6		5-6		5-6		5-6		5-6		5-6		5-6		5-6		5-6
प्रेस सटीकता		सीएनएस(जेआईएस)1सीआईएएसएस
प्रेस आयाम(एलडब्ल्यूएच)	मिमी	13909202125		14509002300		165010402390		167010902750		182013283005		197014583218		228515593610		246517904058		258519454433		290019504600
डाई कुशन (वैकल्पिक)		—		एक प्लेट एक सिलेंडर		एक प्लेट एक सिलेंडर		एक प्लेट एक सिलेंडर		एक प्लेट एक सिलेंडर		एक प्लेट एक सिलेंडर		एक प्लेट एक सिलेंडर		एक प्लेट एक सिलेंडर		एक प्लेट एक सिलेंडर		एक प्लेट एक सिलेंडर
क्षमता	टन	—		2.3		2.3		3.6		3.6		6.3		10		14		14		14
स्ट्रोक की लंबाई	मिमी	—		50		50		70		70		80		80		100		100		100
तकिया क्षेत्र	मिमी	—		300*230		300*230		350*300		450*310		500*350		650*420		710*480		810*480		810*480

सामान

मानक सहायक सामग्री		इलेक्ट्रिक ग्रीस स्नेहन प्रणाली
हाइड्रोलिक अधिभार संरक्षण उपकरण	S	वायवीय डाई क्यूज़न डिवाइस	O
मैनुअल ग्रीस स्नेहन प्रणाली	S	क्विक डाई चेंज डिवाइस (डाई लिफ्टर, क्लैंप और डाई आर्म)	O
पलटनेवाला	S	स्लाइड नॉक-आउट डिवाइस	O
मैनुअल स्लाइड एडजस्ट डिवाइस (एएलपी-60 और नीचे)	S	कंपनरोधी पैड	O
इलेक्ट्रिक स्लाइड एडजस्ट डिवाइस (एएलपी-80 और ऊपर)	S	फोटोइलेक्ट्रिक सुरक्षा उपकरण	O
मैकेनिकल डाई ऊंचाई संकेतक (एएलपी-60 और नीचे)	S	फीडर	O
इलेक्ट्रिक डाई ऊंचाई संकेतक (एएलपी-80 और ऊपर)	S	अनकॉयलर	O
स्लाइड और डाई संतुलन उपकरण	S	न्याय के लिए संघर्ष करनेवाला	O
रोटरी कैम स्विच	S	स्थानांतरण शाखा	O
वायु स्रोत कनेक्टर	S	फ्रंट फीडिंग शाफ्ट एंड (ALP-80 और ऊपर)	O
ओवररन सुरक्षा उपकरण	S	बाएँ (दाएँ) फीडिंग दस्ता अंत	O
टूल बॉक्स	S
प्रीकट काउंटर	S
प्रीसेट काउंटर	S
मिसफीडिंग डिटेक्शन सॉकेट	S
बिजली की आपूर्ति	S
फ्रंट फीडिंग शाफ्ट एंड (ALP-60 और नीचे)	S
डाई रूम लाइट	S

स्ट्रोक वक्र

भौतिक आकार

विशेष विवरण	एएलपी-25		एएलपी-35		एएलपी-45		एएलपी-60		एएलपी-80		एएलपी-110		एएलपी-160		एएलपी-200		एएलपी-260		एएलपी-315
नमूना	v	H	v	H	v	H	v	H	v	H	v	H	v	H	v	H	v	H	v	H
AA	840		900		950		1000		1170		1290		1390		1680		1850		1800
अब	700		800		790		860		980		1100		1200		1400		1560		1600
एसी	368		500		550		600		690		800		870		980		1050		1000
विज्ञापन	680		800		850		900		1000		1150		1250		1400		1500		1700
ऐ	408		488		502		526		544		616		600		800		900		1000
ए एफ	470		520		560		700		770		910		990		1130		1130		1200
एजी	540		620		670		720		780		920		990		1150		1280		1390
एएच	920		900		1040		1090		1328		1458		1559		1790		1945		1950
बी ० ए	1150		1200		1400		1420		1595		1720		2070		2250		2360		2690
BB	910		1050		1250		1220		1295		1320		1770		1840		2090		2330
ईसा पूर्व	1390		1450		1650		1670		1820		1970		2285		2465		2585		2900
हा	715		702		702		700		732		711		752		826		802		780
मॉडिफ़ाइड अमेरिकन प्लान	795		790		790		785		830		830		900		995		1030		1000
कोर्ट	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550
एच.डी	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150
वह	2125		2300		2390		2750		3005		3218		3610		4058		4433		4600
एचएफ	/		/		/		/		1505		1489		1619		1650		1670		1540
ΦH	Φ18		Φ18		Φ23		Φ23		Φ28		Φ28		Φ35		Φ33		Φ40		Φ40
