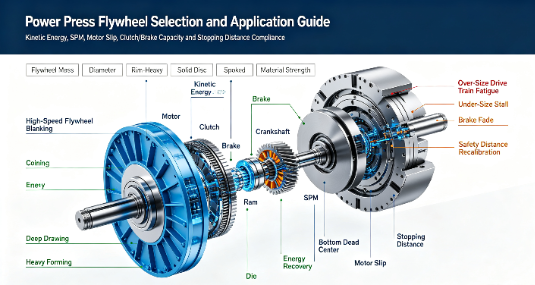

फ्लाईव्हील का आकार पावर प्रेस के प्रदर्शन को कैसे प्रभावित करता है

मैकेनिकल स्टैम्पिंग में, मोटर धातु बनाने के लिए प्रत्यक्ष बल की आपूर्ति नहीं करता है। इसके बजाय, मोटर का प्राथमिक काम स्ट्रोक के बीच बेमेल फ्लाईव्हील गतिशीलता किसी भी उत्पादन स्तर के लिए गंभीर परिचालन परिणाम लाती है। गलत आकार के रोटर के कारण प्रेस रुक जाती है, समय से पहले क्लच खराब हो जाता है, अत्यधिक मोटर तनाव, असंगत भाग सटीकता, या स्ट्रोक के निचले भाग में अपर्याप्त ऊर्जा वितरण होता है। आपको फ्लाईव्हील द्रव्यमान, व्यास, संचालन गति और सामग्री डिजाइन के मूल्यांकन के लिए एक तकनीकी ढांचे की आवश्यकता है। यह सुनिश्चित करता है कि चयनित पावर प्रेस फ्लाईव्हील में ऊर्जा बहाल करना है। पावर प्रेस हाई-स्पीड ब्लैंकिंग से लेकर गहरी ड्राइंग तक विशिष्ट विनिर्माण अनुप्रयोगों के साथ संरेखित हो। हम आपकी स्टैम्पिंग लाइनों को विनाशकारी विफलता के बिना चालू रखने के लिए भौतिकी, सामग्री विकल्पों और ड्राइव ट्रेन अनुकूलता आवश्यकताओं को तोड़ देंगे।

• ऊर्जा भंडारण अनुप्रयोग को निर्देशित करता है: एक पावर प्रेस फ्लाईव्हील गतिज ऊर्जा को संग्रहीत करता है; निरंतर ऊर्जा की आवश्यकता वाले गहरे-ड्रॉ संचालन के लिए भारी, बड़े फ्लाईव्हील की आवश्यकता होती है, जबकि हल्के फ्लाईव्हील उच्च गति, शॉर्ट-स्ट्रोक ब्लैंकिंग के लिए उपयुक्त होते हैं।

• द्रव्यमान बनाम गति व्यापार-बंद: गतिज ऊर्जा द्रव्यमान के साथ रैखिक रूप से लेकिन गति के साथ चरघातांकीय रूप से मापी जाती है। फ्लाईव्हील व्यास और आरपीएम को अनुकूलित करना अक्सर केवल कच्चा वजन जोड़ने की तुलना में अधिक कुशल होता है।

• मुद्रांकन सटीकता और स्थिरता: एक उचित आकार का फ्लाईव्हील निरंतर ऊर्जा रिलीज को बनाए रखता है, स्ट्रोक के दौरान सूक्ष्म-रुकने या गति में उतार-चढ़ाव को रोकता है जो मुद्रांकित भाग की आयामी सटीकता से समझौता कर सकता है।

• ड्राइव ट्रेन अनुकूलता: फ्लाईव्हील का आकार सीधे मोटर स्लिप आवश्यकताओं और क्लच/ब्रेक थर्मल क्षमता को प्रभावित करता है; ड्राइव ट्रेन को अपग्रेड किए बिना फ्लाईव्हील को अधिक आकार देने से घटक तेजी से विफल हो जाता है।

• पुनर्प्राप्ति समय महत्वपूर्ण है: स्ट्रोक के बीच उपलब्ध समय अधिकतम स्वीकार्य फ्लाईव्हील ऊर्जा की कमी (आमतौर पर निरंतर संचालन के लिए 10-15%) को निर्धारित करता है।

पावर प्रेस फ्लाईव्हील कैसे काम करता है

फ्लाईव्हील्स ऊर्जा का भंडारण और विमोचन कैसे करते हैं

एक पावर प्रेस फ्लाईव्हील ऊर्जा संग्रहीत करता है और इसे स्टैम्पिंग प्रक्रिया के दौरान जारी करता है। मोटर निरंतर शक्ति प्रदान करता है, जबकि फ्लाईव्हील शॉर्ट फॉर्मिंग स्ट्रोक के लिए आवश्यक उच्च ऊर्जा प्रदान करता है।

फ्लाईव्हील स्थिर गति बनाए रखने, मोटर लोड को कम करने और स्टैम्पिंग के दौरान अचानक बिजली के उतार-चढ़ाव को रोकने में मदद करता है।

फ्लाईव्हील का प्रदर्शन वजन और घूर्णन गति दोनों पर निर्भर करता है। व्यास या आरपीएम बढ़ाने से केवल वजन जोड़ने की तुलना में ऊर्जा भंडारण में अधिक कुशलता से सुधार हो सकता है। उचित रूप से डिज़ाइन किया गया फ्लाईव्हील मोटर, बीयरिंग और मशीन फ्रेम पर तनाव को कम करते हुए पर्याप्त ऊर्जा प्रदान करता है।

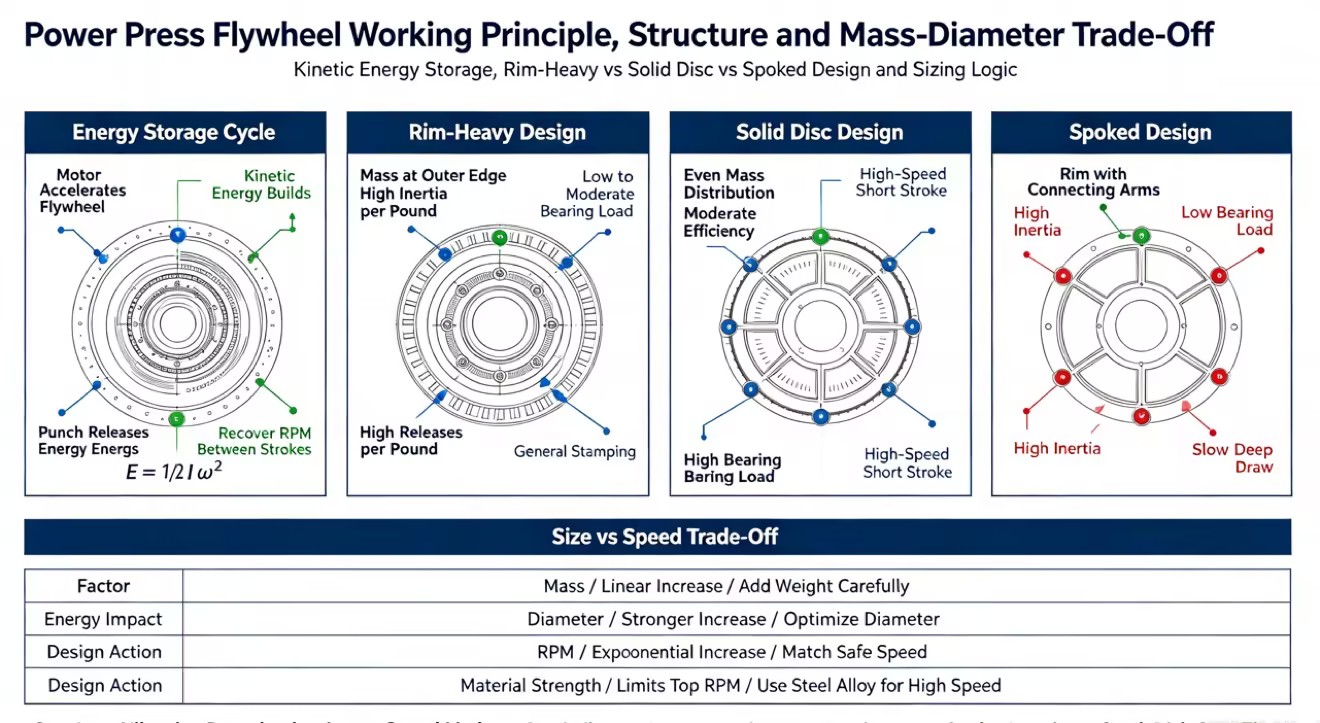

आकार और वजन फ्लाईव्हील के प्रदर्शन को कैसे प्रभावित करते हैं

जड़ता का क्षण काफी हद तक इस बात पर निर्भर करता है कि द्रव्यमान घूर्णन के केंद्र के सापेक्ष कहाँ स्थित है। रिम-भारी डिज़ाइन जानबूझकर वजन को पहिये के बाहरी किनारे पर केंद्रित करते हैं। यह विशिष्ट कॉन्फ़िगरेशन केंद्र हब में अनावश्यक भार जोड़े बिना जड़ता को अधिकतम करता है। ठोस डिस्क संपूर्ण त्रिज्या में समान रूप से द्रव्यमान वितरित करती है, जो स्वाभाविक रूप से उपयोग की गई सामग्री के प्रति पाउंड समग्र ऊर्जा भंडारण दक्षता को कम करती है।

व्यास बढ़ाने से काफी अधिक ऊर्जा क्षमता प्राप्त होती है। यह मुख्य शाफ्ट बीयरिंगों पर स्थैतिक भार को आनुपातिक रूप से बढ़ाए बिना इसे प्राप्त करता है। एक बड़ा व्यास भारी द्रव्यमान को घूर्णन की धुरी से दूर धकेलता है। यह ज्यामितीय बदलाव संग्रहीत ऊर्जा को प्रभावी ढंग से कई गुना बढ़ा देता है। आंतरिक बीयरिंगों को अत्यधिक मृत भार से बचाते हुए ऑपरेटरों को पर्याप्त छिद्रण शक्ति प्राप्त होती है। व्यास-से-द्रव्यमान अनुपात को अनुकूलित करना अत्यधिक प्रतिक्रियाशील मुद्रांकन प्रणाली को इंजीनियर करने का सबसे प्रभावी तरीका है।

सही फ्लाईव्हील सामग्री का चयन करना

पारंपरिक कच्चा लोहा फ्लाईव्हील पुरानी मशीनरी और धीमे संचालन में आम रहते हैं। कच्चा लोहा कंपन को अच्छी तरह से अवशोषित करता है और निर्माण के लिए लागत प्रभावी है। हालाँकि, आधुनिक उच्च-प्रदर्शन अनुप्रयोगों के लिए गढ़े हुए स्टील या विशेष मिश्र धातु रोटर्स की आवश्यकता होती है। कच्चे लोहे में तन्यता शक्ति कम होती है और दानेदार संरचना भंगुर होती है। यह इसे उच्च गति पर केन्द्रापसारक विखंडन के प्रति संवेदनशील बनाता है। यदि कच्चा लोहे का पहिया अपने निर्धारित आरपीएम से आगे घूमता है, तो यह कांच की तरह टूट सकता है, जिससे दुकान के फर्श पर घातक छर्रे फैल सकते हैं।

स्टील मिश्रधातुएँ बहुत अधिक घूर्णी वेगों को सुरक्षित रूप से सहन करती हैं। यह मशीन को छोटे भौतिक पदचिह्न में अधिक ऊर्जा संग्रहीत करने की अनुमति देता है। सामग्री की तन्यता ताकत घटक की अधिकतम सुरक्षित संचालन गति को निर्धारित करती है। ये RPM सीमाएँ पूरे सिस्टम के अधिकतम ऊर्जा घनत्व को सीधे नियंत्रित करती हैं। ठोस वेब डिज़ाइन गंभीर उच्च गति केन्द्रापसारक तनाव के तहत हेवी-ड्यूटी संरचनात्मक अखंडता प्रदान करते हैं। स्पोक डिज़ाइन समग्र वजन बचाते हैं लेकिन स्पोक जंक्शनों पर स्ट्रेस राइजर पेश करते हैं जहां समय के साथ दरारें फैल सकती हैं। हाई-स्पीड स्टैम्पिंग के लिए तीव्र साइकिल चालन के लिए उपलब्ध ऊर्जा घनत्व को अधिकतम करते हुए यांत्रिक विफलता को रोकने के लिए ठोस स्टील रोटर्स की आवश्यकता होती है।

भारी बनाम हल्के फ्लाईव्हील: कौन सा बेहतर है?

फ्लाईव्हील का चयन मुद्रांकन प्रक्रिया पर निर्भर करता है। भारी फ्लाईव्हील मांग निर्माण कार्यों के लिए उच्च ऊर्जा भंडारण प्रदान करते हैं, जबकि हल्के फ्लाईव्हील तेज उत्पादन गति का समर्थन करते हैं।

उच्च-ऊर्जा संचालन के लिए भारी फ्लाईव्हील

भारी फ्लाईव्हील अधिक गतिज ऊर्जा संग्रहीत करते हैं और मुद्रांकन प्रक्रियाओं की मांग के दौरान स्थिर बल बनाए रखते हैं।

वे इसके लिए उपयुक्त हैं:

• गहरा आरेख

• मोटी प्लेट बनाना

• हेवी-ड्यूटी मुद्रांकन

उच्च जड़ता निर्माण प्रक्रिया के दौरान गति में गिरावट को रोकने में मदद करती है और भाग की स्थिरता में सुधार करती है।

हालाँकि, भारी फ्लाईव्हील की आवश्यकता होती है:

• उच्च मोटर शक्ति

• मजबूत क्लच और ब्रेक सिस्टम

• त्वरण और रुकने का समय लंबा

वे उन अनुप्रयोगों के लिए आदर्श हैं जहां उत्पादन गति की तुलना में बल बनाना अधिक महत्वपूर्ण है।

उच्च गति उत्पादन के लिए हल्के फ्लाईव्हील

हल्के फ्लाईव्हील को तेज साइकिल चलाने और त्वरित ऊर्जा पुनर्प्राप्ति के लिए डिज़ाइन किया गया है।

इनका आमतौर पर उपयोग किया जाता है:

• हाई-स्पीड ब्लैंकिंग

• पतली शीट मुद्रांकन

• शॉर्ट-स्ट्रोक ऑपरेशन

उनकी कम जड़ता तेजी से त्वरण और कम पुनर्प्राप्ति समय की अनुमति देती है, जिससे उत्पादन दक्षता में सुधार होता है।

सीमा कम ऊर्जा क्षमता है। जब भारी सामग्री या गहरी संरचना के लिए उपयोग किया जाता है, तो हल्के फ्लाईव्हील की गति में कमी, सटीकता में कमी और मोटर लोड में वृद्धि का अनुभव हो सकता है।

भारी बनाम हल्के फ्लाईव्हील की तुलना

सही फ्लाईव्हील का चयन के बीच संतुलन पर निर्भर करता है ऊर्जा मांग और उत्पादन गति .

विभिन्न प्रेस अनुप्रयोगों के लिए फ्लाईव्हील आकार का चयन करना

हाई-स्पीड ब्लैंकिंग और कॉइनिंग

हाई-स्पीड ब्लैंकिंग के लिए असाधारण उच्च आरपीएम पर चलने वाले हल्के फ्लाईव्हील की आवश्यकता होती है। इन अनुप्रयोगों में स्ट्रोक की कार्यशील दूरी बहुत कम है। पंच सामग्री से संपर्क करता है और इसे एक सेकंड के एक अंश में काट देता है, आमतौर पर स्ट्रोक के एक इंच के अंतिम आठवें हिस्से के भीतर। तीव्र ऊर्जा पुनर्प्राप्ति को कुल ऊर्जा क्षमता पर पूर्ण प्राथमिकता मिलती है। सिस्टम को सामग्री पर प्रहार करना चाहिए, तोड़ना चाहिए और तुरंत अगले स्ट्रोक के लिए तैयार होना चाहिए। आप प्रति मिनट 200 से 1000 स्ट्रोक तक चलने वाली मशीनों को देख रहे हैं।

उत्पादन दर को बनाए रखने के लिए मोटर को ख़त्म हुई ऊर्जा को तुरंत बहाल करना होगा। एक भारी रोटर इन तीव्र स्ट्रोकों के बीच तेजी से गति करने में विफल हो जाएगा, जिससे मशीन की गति धीरे-धीरे कम हो जाएगी। हाई-स्पीड सिक्का संचालन के लिए तेज़ क्लच प्रतिक्रिया भी महत्वपूर्ण है। हल्के रोटार क्लच प्लेटों पर थर्मल लोड को कम करते हैं। यह उपकरण को घर्षण डिस्क को जलाए बिना प्रति मिनट सैकड़ों स्ट्रोक पर कड़ी सहनशीलता और लगातार बल बनाए रखने की अनुमति देता है।

गहरा चित्रण और भारी निर्माण

लंबी दूरी पर बल बनाए रखने के लिए गहरी ड्राइंग के लिए बड़े, उच्च-जड़त्व वाले फ्लाईव्हील की आवश्यकता होती है। ड्रॉ ऑपरेशन की विस्तारित कार्य दूरी सिस्टम से लगातार भारी मात्रा में ऊर्जा खींचती है। एक एकल गहरी निकासी एक सहज गति में संग्रहीत ऊर्जा का 20% तक आसानी से समाप्त कर सकती है। मशीन को बिना किसी हिचकिचाहट के सामग्री को लगातार डाई में धकेलना चाहिए। जुड़ाव स्ट्रोक विंडो में ऊपर से शुरू होता है, जिसका अर्थ है कि पहिया एक साधारण ब्लैंकिंग हिट की तुलना में बहुत लंबी अवधि के लिए ऊर्जा खो रहा है।

निचले मृत केंद्र तक पहुंचने से पहले मशीन को रुकने से रोकने के लिए महत्वपूर्ण द्रव्यमान की आवश्यकता होती है। यदि रोटर में पर्याप्त जड़ता का अभाव है, तो ड्रॉ चरण के दौरान पंच धीमा हो जाता है। गति में यह उतार-चढ़ाव सामग्री के गंभीर रूप से फटने, झुर्रियों और अस्वीकृत भागों की उच्च दर का कारण बनता है। एक भारी रोटर फॉर्म की पूरी गहराई के माध्यम से सुचारू, अजेय बल की गारंटी देता है। यह सुनिश्चित करता है कि धातु बिना फ्रैक्चर के प्लास्टिक रूप से प्रवाहित हो।

पावर प्रेस फ्लाईव्हील का चयन करते समय मुख्य कारक

फ्लाईव्हील का चयन करने के लिए प्रेस गति, मोटर अनुकूलता और ड्राइव सिस्टम क्षमता का मूल्यांकन करना आवश्यक है। उचित रूप से मिलान किया गया फ्लाईव्हील स्थिर ऊर्जा वितरण, लगातार मुद्रांकन गुणवत्ता और लंबे समय तक उपकरण जीवन सुनिश्चित करता है।

स्ट्रोक की गति और ऊर्जा पुनर्प्राप्ति

प्रेस स्ट्रोक दर सीधे तौर पर प्रभावित करती है कि चक्रों के बीच फ्लाईव्हील कितनी जल्दी ऊर्जा पुनर्प्राप्त कर सकता है।

• हाई-स्पीड स्टैम्पिंग: तेज़ ऊर्जा पुनर्प्राप्ति और हल्के फ्लाईव्हील की आवश्यकता होती है।

• भारी गठन: उच्च ऊर्जा भंडारण और बड़े फ्लाईव्हील की आवश्यकता होती है।

यदि फ्लाईव्हील ऊर्जा को तेजी से पुनर्प्राप्त नहीं कर सकता है, तो प्रेस गति खो सकता है, गठन सटीकता कम कर सकता है, या मोटर को ओवरलोड कर सकता है। फ्लाईव्हील का आकार और मोटर शक्ति उत्पादन गति और मुद्रांकन आवश्यकताओं से मेल खाना चाहिए।

मोटर अनुकूलता

अचानक स्टैम्पिंग भार को संभालने के लिए मोटर को फ्लाईव्हील के साथ मिलकर काम करना चाहिए।

हाई-स्लिप मोटर्स का उपयोग आमतौर पर पावर प्रेस में किया जाता है क्योंकि वे बनाने की प्रक्रिया के दौरान अस्थायी गति परिवर्तन को संभाल सकते हैं। यह फ्लाईव्हील को मोटर पर अत्यधिक दबाव डाले बिना संग्रहीत ऊर्जा को मुक्त करने की अनुमति देता है।

अनुपयुक्त मोटर का उपयोग करने से उच्च वर्तमान मांग, अति ताप और समय से पहले विफलता हो सकती है।

क्लच और ब्रेक क्षमता

फ्लाईव्हील का वजन सीधे क्लच और ब्रेक के प्रदर्शन को प्रभावित करता है।

भारी फ्लाईव्हील अधिक ऊर्जा संग्रहीत करते हैं लेकिन बिजली को सुरक्षित रूप से स्थानांतरित करने के लिए मजबूत क्लच सिस्टम की आवश्यकता होती है। आपातकालीन रोक के दौरान अतिरिक्त गति को नियंत्रित करने के लिए ब्रेक को पर्याप्त रोक बल भी प्रदान करना चाहिए।

फ्लाईव्हील को अपग्रेड करने या बदलने से पहले, हमेशा सत्यापित करें:

• क्लच क्षमता

• ब्रेक क्षमता

• मोटर शक्ति

• सुरक्षा रोक दूरी

एक संतुलित ड्राइव सिस्टम विश्वसनीय संचालन सुनिश्चित करता है और उत्पादन सुरक्षा बनाए रखता है।

निष्कर्ष

1. उपकरण का चयन करने से पहले सामग्री की मोटाई, स्ट्रोक की लंबाई, प्रति मिनट आवश्यक स्ट्रोक और स्वीकार्य भाग सहनशीलता का दस्तावेजीकरण करके अपने प्राथमिक स्टैम्पिंग संचालन का ऑडिट करें।

2. एक औपचारिक ऊर्जा गणना करने के लिए उपकरण निर्माताओं से परामर्श करें जो आपके विशिष्ट डाइस के लिए टन भार बनाम ऊर्जा वक्र को मैप करता है।

3. किसी भी रेट्रोफिट का प्रयास करने से पहले मोटर स्लिप रेटिंग, क्लच टॉर्क क्षमता और ब्रेक थर्मल सीमा को सत्यापित करने के लिए एक पूर्ण ड्राइव-ट्रेन ऑडिट निष्पादित करें।

4. सख्त OSHA अनुपालन बनाए रखने के लिए नए कॉन्फ़िगरेशन की विशिष्ट रोक दूरी से मेल खाने के लिए सभी सुरक्षा प्रकाश पर्दों और दो-हाथ वाले नियंत्रणों को पुन: कैलिब्रेट करें।

5. क्लच घर्षण घिसाव और मोटर परिचालन तापमान की निगरानी के लिए एक नियमित निरीक्षण कार्यक्रम लागू करें, जिससे यह सुनिश्चित हो सके कि ऊर्जा पुनर्प्राप्ति प्रणाली संतुलित रहे।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: पावर प्रेस फ्लाईव्हील का प्राथमिक कार्य क्या है?

ए: यह मोटर द्वारा उत्पन्न गतिज ऊर्जा को संग्रहीत करता है और प्रेस स्ट्रोक के कामकाजी हिस्से के दौरान आवश्यक बल प्रदान करने के लिए इसे तुरंत जारी करता है। यह मोटर को धातु बनाने की प्रक्रिया के भारी शॉक लोड को अवशोषित करने से रोकता है।

प्रश्न: फ्लाईव्हील का वजन पावर प्रेस की गति और चक्र समय को कैसे प्रभावित करता है?

उत्तर: भारी फ्लाईव्हील को गति बढ़ाने और खोए हुए आरपीएम को पुनर्प्राप्त करने में अधिक समय लगता है, जिससे वे धीमी, उच्च-ऊर्जा संचालन के लिए उपयुक्त हो जाते हैं। हल्के फ्लाईव्हील तेज क्लच जुड़ाव और उच्च स्ट्रोक प्रति मिनट (एसपीएम) की अनुमति देते हैं लेकिन प्रति स्ट्रोक कम कुल ऊर्जा प्रदान करते हैं।

प्रश्न: क्या फ्लाईव्हील का आकार मेरे मुद्रांकित भागों की सटीकता को प्रभावित कर सकता है?

उत्तर: हाँ. एक छोटे आकार के फ्लाईव्हील को स्ट्रोक के दौरान अत्यधिक गति में गिरावट का अनुभव हो सकता है, जिससे अंतिम भाग में असंगत बल अनुप्रयोग और आयामी अशुद्धियाँ हो सकती हैं। सटीक सामग्री प्रवाह के लिए सुचारू, निरंतर गति की आवश्यकता होती है।

प्रश्न: क्या मैं अपने मौजूदा पावर प्रेस पर फ्लाईव्हील को अपग्रेड कर सकता हूं?

उत्तर: जबकि संभव है, फ्लाईव्हील द्रव्यमान को बदलने के लिए एक व्यापक इंजीनियरिंग समीक्षा की आवश्यकता होती है। मोटर, क्लच और ब्रेक को अपग्रेड किए बिना द्रव्यमान बढ़ाने से यांत्रिक विफलता और रुकने की दूरी के संबंध में सुरक्षा अनुपालन संबंधी समस्याएं पैदा होंगी।

प्रश्न: प्रेस टन भार और फ्लाईव्हील ऊर्जा के बीच क्या अंतर है?

उत्तर: टनभार वह अधिकतम संरचनात्मक बल है जिसे प्रेस लगा सकता है, जबकि फ्लाईव्हील ऊर्जा यह निर्धारित करती है कि मशीन को रोके बिना उस बल को कितनी दूर तक बनाए रखा जा सकता है। उच्च टन भार को दूर तक बल बनाए रखने के लिए उच्च ऊर्जा की आवश्यकता होती है।

प्रश्न: पावर प्रेस को हाई-स्लिप इलेक्ट्रिक मोटर की आवश्यकता क्यों होती है?

ए: हाई-स्लिप मोटर्स को जानबूझकर लोड के तहत धीमा करने के लिए डिज़ाइन किया गया है, जिससे पावर प्रेस फ्लाईव्हील को मोटर को अत्यधिक करंट खींचने और ओवरहीटिंग के बिना अपनी संग्रहीत ऊर्जा जारी करने की अनुमति मिलती है। इन चक्रीय शॉक लोड के तहत मानक मोटरें जल जाएंगी।
