एच-फ़्रेम प्रेस बनाम सी-फ़्रेम प्रेस

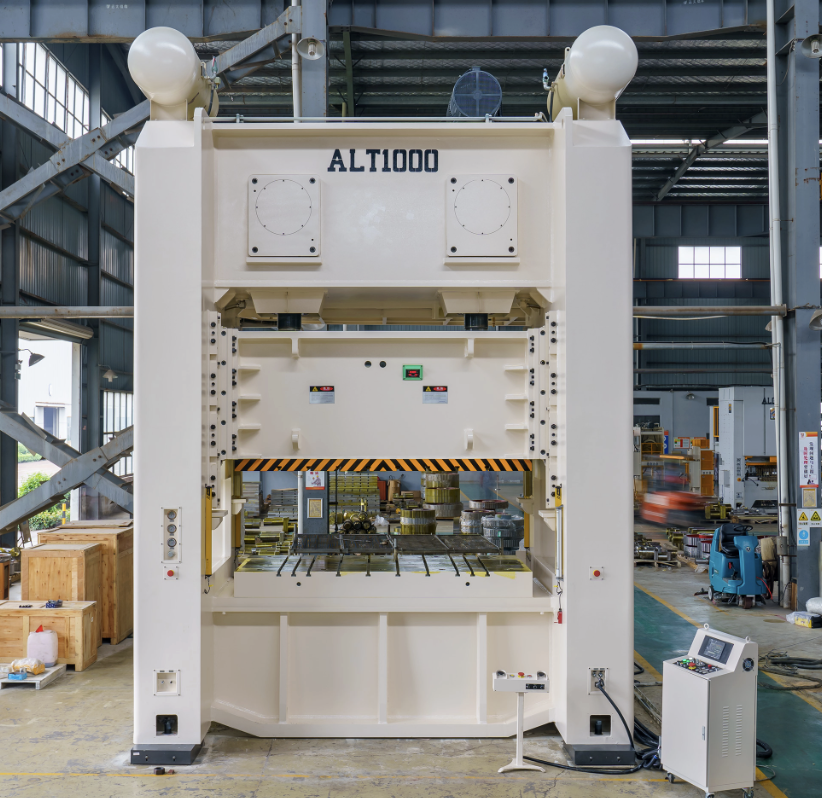

एच फ़्रेम पावर प्रेस सिस्टम आधुनिक विनिर्माण में महत्वपूर्ण भूमिका निभाते हैं, लेकिन सही फ़्रेम डिज़ाइन चुनना हमेशा आसान नहीं होता है। कई खरीदार एच-फ्रेम प्रेस और सी-फ्रेम प्रेस की तुलना पूरी तरह से समझे बिना करते हैं कि संरचना, टन भार, सटीकता और कार्यक्षेत्र की आवश्यकताएं वास्तविक उत्पादन परिणामों को कैसे प्रभावित करती हैं। इस गाइड में, हम मुख्य अंतरों को स्पष्ट, व्यावहारिक तरीके से तोड़ते हैं। हम आपको यह तय करने में मदद करते हैं कि कौन सी प्रेस आपकी सामग्री, फर्श लेआउट, सुरक्षा आवश्यकताओं और दीर्घकालिक उत्पादन लक्ष्यों के लिए उपयुक्त है - बिना किसी अनावश्यक जटिलता के।

हाइड्रोलिक प्रेस क्या है?

हाइड्रोलिक प्रेस मशीन एक औद्योगिक मशीन है जिसे किसी सामग्री पर नियंत्रित संपीड़न बल लगाने के लिए डिज़ाइन किया गया है। यह भागों को आकार देने, बनाने, दबाने, मोड़ने या जोड़ने के लिए हाइड्रोलिक द्रव दबाव का उपयोग करता है। निर्माता इस पर भरोसा करते हैं क्योंकि बल सुचारू, सुसंगत और अत्यधिक नियंत्रणीय रहता है। सरल शब्दों में, यह कच्चे माल को सटीक और कुशलतापूर्वक उपयोग योग्य घटकों में बदलने में मदद करता है।

हाइड्रोलिक प्रेस कैसे काम करती है

हाइड्रोलिक प्रेस पास्कल के नियम के आधार पर संचालित होती है।

यहाँ विचार है:

• किसी सीमित तरल पदार्थ पर लगाया गया दबाव सभी दिशाओं में समान रूप से फैलता है।

• एक छोटी सी शक्ति बहुत बड़ी शक्ति का निर्माण कर सकती है।

• सिस्टम नियंत्रण खोए बिना इनपुट बल को कई गुना बढ़ा देता है।

व्यवहार में:

• पंप हाइड्रोलिक तेल पर दबाव डालता है।

• तेल पिस्टन को धकेलता है।

• पिस्टन रैम को नीचे की ओर ले जाता है।

• सामग्री किसी डाई या काम की सतह पर दब जाती है।

यह शक्तिशाली, पूर्वानुमानित और दोहराने योग्य है।

हाइड्रोलिक प्रेस का उपयोग करने वाले सामान्य उद्योग

हाइड्रोलिक प्रेस कई उद्योगों में दिखाई देते हैं क्योंकि वे विभिन्न सामग्रियों और बल स्तरों को संभालते हैं।

सामान्य अनुप्रयोगों में शामिल हैं:

• ऑटोमोटिव विनिर्माण - मुद्रांकन, गठन, संयोजन

• धातु निर्माण - झुकना, सीधा करना, गहरा चित्रण

• इलेक्ट्रिकल और इलेक्ट्रॉनिक्स - घटक दबाना

• एयरोस्पेस - संरचनात्मक भागों का सटीक निर्माण

• घरेलू उपकरण - पैनल बनाना और पार्ट असेंबली

• सामान्य विनिर्माण-रखरखाव और कार्यशाला उपयोग

वे छोटी कार्यशालाओं से लेकर स्वचालित उत्पादन लाइनों तक आसानी से बढ़ते हैं।

फ़्रेम संरचना प्रदर्शन, सटीकता और सुरक्षा को क्यों प्रभावित करती है?

फ़्रेम संरचना केवल आकार नहीं है - यह परिभाषित करती है कि प्रेस लोड के तहत कैसे व्यवहार करता है।

फ़्रेम डिज़ाइन प्रभावित करता है:

• पूरे मशीन में बल वितरण

• उच्च दबाव संचालन के दौरान विक्षेपण

• रैम और टूलींग के बीच संरेखण

• ऑपरेटर सुरक्षा और मशीन स्थिरता



एच-फ़्रेम प्रेस बनाम सी-फ़्रेम प्रेस: ​​मुख्य अंतर समझाए गए

फ़्रेम संरचना और स्थिरता

सी-फ़्रेम प्रेस एकल-स्तंभ, खुले गले वाली संरचना का उपयोग करते हैं। यह स्पष्ट दृश्यता और आसान पहुंच प्रदान करता है, लेकिन फ्रेम लोड के तहत झुक सकता है। एच-फ़्रेम प्रेस डबल-कॉलम या चार-पोस्ट संरचना पर निर्भर करते हैं। यह बल को समान रूप से वितरित करता है और फ्रेम को स्थिर रखता है। यह अंतर सुरक्षा और परिशुद्धता के लिए मायने रखता है। जब भार बढ़ता है, तो एच-फ़्रेम संरेखित रहते हैं, जबकि सी-फ़्रेम थोड़ा मुड़ सकते हैं।

भार क्षमता और टन भार

सी-फ़्रेम प्रेस को आम तौर पर हल्के-फुल्के काम के लिए चुना जाता है। वे पंचिंग, छोटी स्टैम्पिंग और फॉर्मिंग जैसे कम टन भार वाले कार्य संभालते हैं। एच-फ़्रेम प्रेस भारी-भरकम परिचालन के लिए बनाए जाते हैं। वे बहुत अधिक टन भार और निरंतर उत्पादन का समर्थन करते हैं। यदि आपकी प्रक्रिया उच्च भार पर लगातार बल की मांग करती है, तो वे सुरक्षित विकल्प हैं। टन भार की आवश्यकताएं अक्सर किसी अन्य सुविधा से पहले फ्रेम तय करती हैं।

सटीकता और विक्षेपण

फ़्रेम की कठोरता सीधे सटीकता को प्रभावित करती है। टनभार बढ़ने पर सी-फ़्रेम प्रेस में विक्षेपण का अनुभव हो सकता है। वह विक्षेपण आंशिक सहनशीलता और उपकरण जीवन को प्रभावित कर सकता है। एच-फ़्रेम प्रेस अपनी सममित संरचना के कारण झुकने का विरोध करते हैं। वे लोड के तहत संरेखण बनाए रखते हैं, भागों को सुसंगत बने रहने में मदद करते हैं। कड़ी सहनशीलता के लिए कठोरता एक बड़ा लाभ बन जाती है।

कार्यक्षेत्र पहुंच और एर्गोनॉमिक्स

सी-फ़्रेम प्रेस तीन-तरफा पहुंच प्रदान करते हैं। ऑपरेटर इसे त्वरित लोडिंग, अनलोडिंग और डाई परिवर्तन के लिए पसंद करते हैं। यह छोटे बैच के काम में सेटअप को गति देता है। एच-फ़्रेम प्रेस आमतौर पर केवल फ्रंट एक्सेस प्रदान करते हैं। वे अधिक घिरे हुए महसूस करते हैं, लेकिन स्वचालन बेहतर तरीके से फिट बैठता है। जब एर्गोनॉमिक्स बल से अधिक मायने रखता है, तो सी-फ्रेम अक्सर जीतते हैं।

स्थान और फर्श लेआउट संबंधी विचार

सी-फ़्रेम प्रेस कॉम्पैक्ट कार्यशालाओं में फिट होते हैं। उन्हें कम फर्श स्थान और हल्की नींव की आवश्यकता होती है। इंस्टालेशन सरल रहता है. एच-फ़्रेम प्रेस के लिए अधिक जगह और मजबूत नींव की आवश्यकता होती है। वे बड़े उत्पादन फर्श और निश्चित लेआउट के लिए उपयुक्त हैं। जगह की पहले से योजना बना लेने से बाद में महँगे बदलावों से बचा जा सकता है।

लागत तुलना

सी-फ़्रेम प्रेस की लागत आमतौर पर कम होती है। सरल संरचनाओं के कारण रखरखाव कम रहता है। एच-फ़्रेम प्रेस के लिए अधिक प्रारंभिक निवेश की आवश्यकता होती है। परिचालन लागत बढ़ सकती है, लेकिन प्रदर्शन बेहतर रहेगा। चुनाव केवल बजट पर नहीं, बल्कि कार्यभार पर निर्भर करता है।

एच-फ़्रेम प्रेस और सी-फ़्रेम प्रेस के बीच चयन कैसे करें

आपकी टन भार आवश्यकताओं का आकलन करना

पहला कदम यह समझना है कि आपकी प्रक्रिया को कितने बल की आवश्यकता है। हम आमतौर पर सामग्री के प्रकार, मोटाई और संपर्क क्षेत्र के आधार पर दबाव बल का अनुमान लगाते हैं। यह लंबे समय तक जटिल नहीं रहता. अधिकांश आपूर्तिकर्ता चयन के दौरान गणना की पुष्टि करते हैं।

सी-फ़्रेम प्रेस हल्के से मध्यम टन भार के लिए अच्छा काम करते हैं। वे निर्धारित सीमा के भीतर विश्वसनीय प्रदर्शन करते हैं। उन्हें क्षमता से परे धकेलें, और समस्याएं सामने आने लगती हैं। फ़्रेम विक्षेपण बढ़ जाता है. उपकरण का जीवन समाप्त हो जाता है। सुरक्षा मार्जिन कम हो गया है।

एच-फ़्रेम प्रेस अधिक टन भार को अधिक आराम से संभालते हैं। उनकी संतुलित संरचना बल को समान रूप से वितरित करती है। यह भारी या बार-बार दबाने वाले चक्रों के दौरान संरेखण को स्थिर रखता है।

सामग्री के आकार और मोटाई का मूल्यांकन

प्रेस चयन में सामग्री का आकार एक बड़ी भूमिका निभाता है। छोटे हिस्से और पतली सामग्री सी-फ़्रेम प्रेस के लिए उपयुक्त हैं। वे आसान लोडिंग और स्पष्ट दृश्य रेखाएं प्रदान करते हैं। सेटअप त्वरित रहता है.

बड़े या मोटे वर्कपीस तस्वीर बदल देते हैं। एच-फ़्रेम प्रेस व्यापक डाई और लम्बे टूलींग स्टैक का समर्थन करते हैं। वे असमान लोडिंग को भी बेहतर ढंग से सहन करते हैं। जब टूलींग का वजन बढ़ता है, तो पहुंच की तुलना में कठोरता अधिक महत्वपूर्ण हो जाती है।

कार्यक्षेत्र और लेआउट बाधाओं पर विचार करना

उपलब्ध फ़्लोर स्पेस अक्सर शुरुआती विकल्पों को सीमित कर देता है। सी-फ़्रेम प्रेस कॉम्पैक्ट वर्कशॉप में अच्छी तरह से फिट होते हैं। वे जल्दी से स्थापित हो जाते हैं और शायद ही कभी विशेष नींव की आवश्यकता होती है। बाद में उन्हें स्थानांतरित करना सरल रहता है।

एच-फ़्रेम प्रेस के लिए अधिक जगह की आवश्यकता होती है। उन्हें मजबूत फर्श और निश्चित स्थिति की भी आवश्यकता होती है। बदले में, वे संरचित लेआउट और पूर्वानुमानित वर्कफ़्लो का समर्थन करते हैं। छोटे सामग्री पथ अक्सर गति उन्नयन की तुलना में दक्षता में अधिक सुधार करते हैं।

उत्पादन की मात्रा और स्वचालन आवश्यकताएँ

कम उत्पादन मात्रा आमतौर पर सी-फ्रेम प्रेस को पसंद करती है। मैन्युअल संचालन स्वाभाविक लगता है। समायोजन तेजी से होता है. ऑपरेटर प्रक्रिया के करीब रहते हैं।

उच्च मात्रा में उत्पादन का झुकाव एच-फ़्रेम प्रेस की ओर होता है। वे आसानी से स्वचालित लाइनों में एकीकृत हो जाते हैं। कन्वेयर, फीडर और रोबोट फ्रेम के चारों ओर बेहतर ढंग से संरेखित होते हैं। जब अपटाइम मायने रखता है, तो ऑटोमेशन-रेडी डिज़ाइन हर शिफ्ट में प्रयास बचाता है।

सुरक्षा और अनुपालन संबंधी विचार

सुरक्षा फ़्रेम डिज़ाइन से शुरू होती है। जब भार नियंत्रित रहता है तो सी-फ़्रेम प्रेस सुरक्षित रहती है। सीमा से अधिक, और जोखिम तेजी से बढ़ता है।

एच-फ़्रेम प्रेस उच्च संरचनात्मक स्थिरता प्रदान करते हैं। यह विक्षेपण और अप्रत्याशित गति को कम करता है। कई उद्योगों को अनुपालन प्रमाणपत्र की भी आवश्यकता होती है। आईएसओ, सीई, या स्थानीय सुरक्षा मानकों को पूरा करने वाले प्रेस की तलाश करें।

रखरखाव और दीर्घायु: एच-फ़्रेम बनाम सी-फ़्रेम प्रेस

नियमित रखरखाव आवश्यकताएँ

दोनों प्रेसों को बुनियादी, नियमित देखभाल की आवश्यकता है। हम अक्सर हाइड्रोलिक तेल, सील, होसेस और फिल्टर की जांच करते हैं। स्वच्छ तेल दबाव को स्थिर रखता है। स्नेहन स्लाइड और पिन पर घिसाव को कम करता है।

सी-फ़्रेम प्रेस का रखरखाव आसान लगता है। उनके पास कम संरचनात्मक भाग हैं। एच-फ़्रेम प्रेस में थोड़ा अधिक समय लगता है। अतिरिक्त स्तंभों और गाइडों के निरीक्षण की आवश्यकता है। फिर भी, एक बार सेट होने के बाद दिनचर्या सरल रहती है।

वियर पॉइंट और फ़्रेम तनाव क्षेत्र

सी-फ़्रेम प्रेस खुले गले के आसपास तनाव को केंद्रित करती है। समय के साथ, इसमें लचीलापन आ सकता है। संरेखण समस्याएँ सबसे पहले सामने आती हैं। उपकरण का घिसाव तेजी से बढ़ता है।

एच-फ़्रेम प्रेस दो तरफ से बल फैलाता है। तनाव संतुलित रहता है. कॉलम, झाड़ियों और गाइड रेल पर शो पहनें। वे ऑफ-सेंटर भार को बेहतर ढंग से संभालते हैं।

विभिन्न कार्यभार के तहत अपेक्षित सेवा जीवन

सी-फ़्रेम प्रेस हल्के कार्यभार के तहत लंबे समय तक चलती है। वे कम चक्र वाली नौकरियों के लिए उपयुक्त हैं। भारी उपयोग से सेवा जीवन जल्दी छोटा हो जाता है।

एच-फ़्रेम प्रेस उच्च-टन भार, निरंतर कार्य के लिए उपयुक्त हैं। वे लंबी शिफ्ट को बेहतर ढंग से संभालते हैं। उचित रखरखाव कठिन उत्पादन के तहत भी जीवनकाल बढ़ाता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: छोटी कार्यशालाओं के लिए कौन सी प्रेस बेहतर है?

उत्तर: सी-फ़्रेम प्रेस बेहतर काम करती है। यह कम फर्श स्थान का उपयोग करता है और आसान हिस्से तक पहुंच की अनुमति देता है।

प्रश्न: क्या सी-फ़्रेम प्रेस हेवी-ड्यूटी अनुप्रयोगों को संभाल सकता है?

उत्तर: वास्तव में नहीं. यह हल्के से मध्यम भार के लिए उपयुक्त है। भारी कार्य से फ्रेम विक्षेपण का जोखिम होता है।

प्रश्न: क्या एच-फ़्रेम प्रेस हमेशा अधिक सटीक होती है?

उत्तर: अक्सर हाँ. इसकी कठोर संरचना उच्च टन भार के तहत संरेखण को नियंत्रित करती है।

प्रश्न: किस प्रेस का रखरखाव करना आसान है?

ए: सी-फ्रेम प्रेस। उनके पास कम घटक और सरल निरीक्षण हैं।

प्रश्न: मैं सही टनभार कैसे चुनूं?

ए: सामग्री की मोटाई, डाई आकार और सुरक्षा मार्जिन का मिलान करें। अधिकतम क्षमता पर चलने से बचें।

निष्कर्ष

एच-फ़्रेम प्रेस और सी-फ़्रेम प्रेस के बीच चयन करना इस पर निर्भर करता है कि आप कैसे काम करते हैं, न कि केवल आप क्या उत्पादन करते हैं। हल्के-फुल्के कार्य, तेज़ सेटअप और सीमित स्थान अक्सर सी-फ़्रेम डिज़ाइन को पसंद करते हैं। भारी भार, सख्त सहनशीलता और स्वचालन-तैयार लाइनें आमतौर पर एच-फ्रेम समाधान की ओर इशारा करती हैं। सही मिलान स्थिरता में सुधार करता है, टूलींग की सुरक्षा करता है और दीर्घकालिक लागत को कम करता है।

Zhejiang Jinaolan Machine Tool Co., Ltd पर . , हम दुनिया भर के विभिन्न उद्योगों के लिए विश्वसनीय हाइड्रोलिक और पावर प्रेस समाधान डिजाइन और निर्माण करते हैं। यदि आप अपने अगले प्रेस निवेश की योजना बना रहे हैं, तो हमारी इंजीनियरिंग टीम आपको ऐसे समाधान का चयन करने या अनुकूलित करने में मदद कर सकती है जो आपके टन भार, लेआउट और उत्पादन लक्ष्यों के अनुकूल हो - आत्मविश्वास से और कुशलता से।
