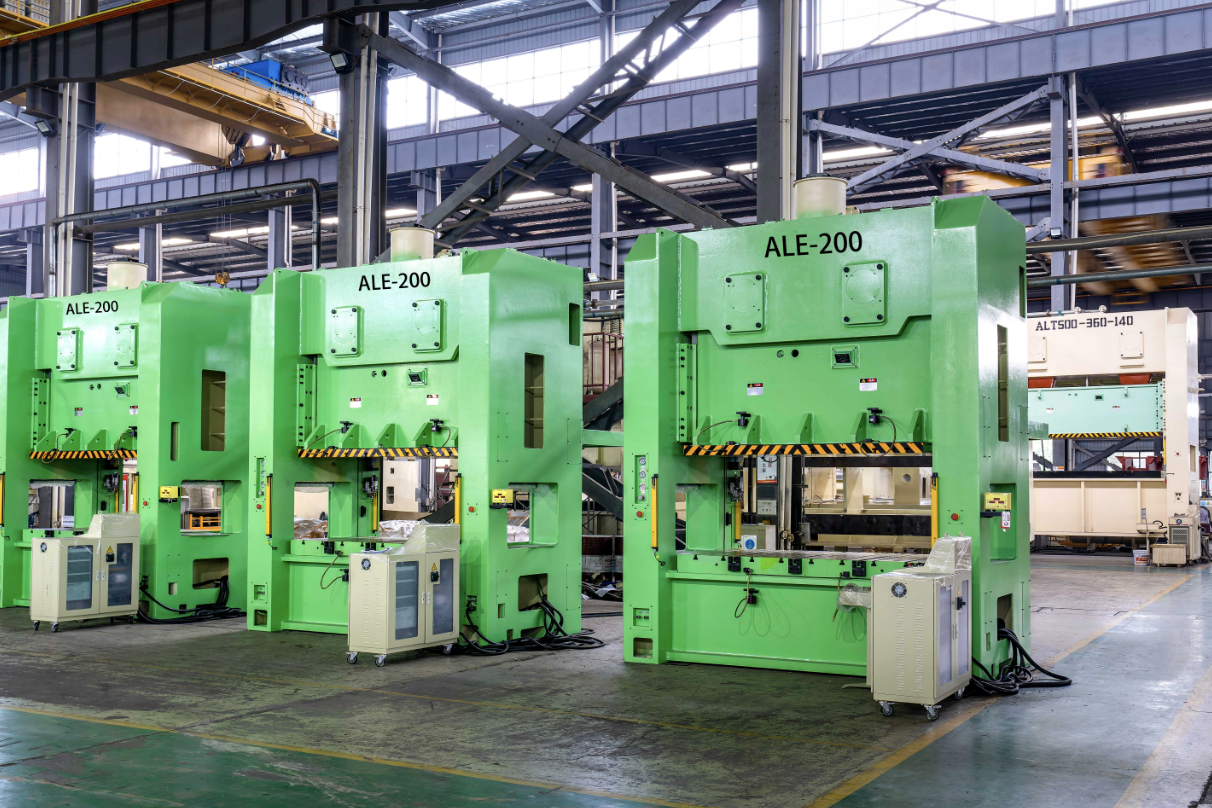

एच-फ़्रेम प्रेस कैसे चुनें

सही एच फ़्रेम पावर प्रेस चुनना किसी भी कार्यशाला या उत्पादन लाइन के लिए एक महत्वपूर्ण निर्णय है। सही प्रेस सटीकता, सुरक्षा, दक्षता और दीर्घकालिक परिचालन लागत को प्रभावित करती है। इस गाइड में, हम टन भार, फ़्रेम डिज़ाइन, एप्लिकेशन और निर्माता समर्थन के आधार पर एच-फ़्रेम प्रेस का चयन करने के तरीके के बारे में जानेंगे। चाहे आप हेवी-ड्यूटी मेटल फॉर्मिंग, बेयरिंग इंस्टालेशन, या सटीक स्ट्रेटनिंग का काम संभालें, यह लेख आपको विकल्पों का स्पष्ट रूप से मूल्यांकन करने और सामान्य खरीदारी गलतियों से बचने में मदद करता है।

अन्य प्रेस प्रकारों की तुलना में एच-फ़्रेम प्रेस क्यों चुनें?

प्रेस फ़्रेम चुनना केवल मशीन के आकार के बारे में नहीं है। यह सीधे प्रभावित करता है कि प्रेस कितना बल संभाल सकता है, प्रत्येक ऑपरेशन कितना सटीक है, उसे कितनी मंजिल की आवश्यकता है, और समय के साथ यह कितना अच्छा प्रदर्शन करता है। आम प्रेस डिज़ाइनों में, एच-फ़्रेम प्रेस ताकत, स्थिरता और बहुमुखी प्रतिभा का एक मजबूत संतुलन प्रदान करता है, खासकर जब सी-फ़्रेम और चार-कॉलम प्रेस के साथ तुलना की जाती है।

एच-फ़्रेम बनाम सी-फ़्रेम प्रेस

संरचनात्मक अंतर

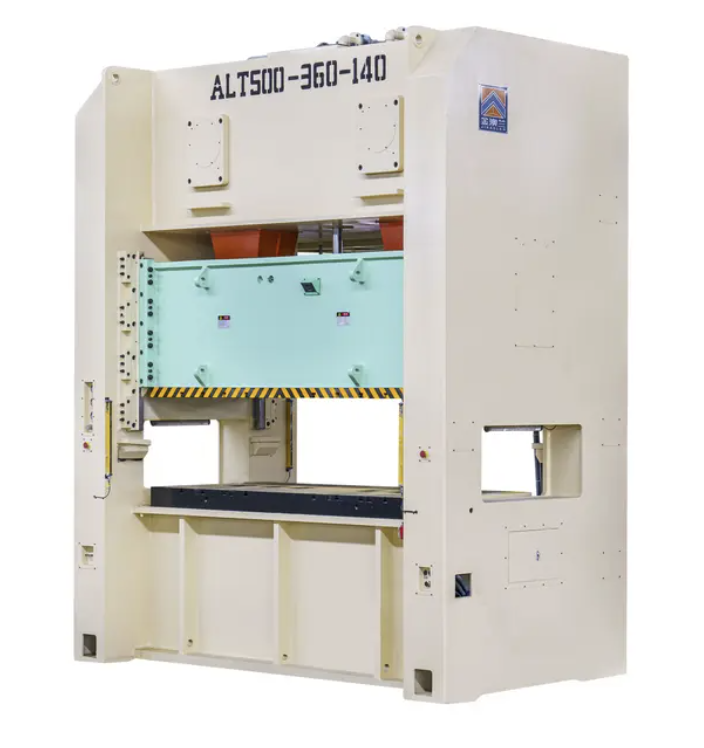

एक एच-फ़्रेम प्रेस एक कठोर क्षैतिज बीम से जुड़े दो ऊर्ध्वाधर अपराइट का उपयोग करता है। यह बंद संरचना ऑपरेशन के दौरान फ्रेम को संतुलित रखती है और रैम को एक सीधी रेखा में चलने में मदद करती है। इसके विपरीत, सी -फ़्रेम प्रेस में एक खुले-तरफा डिज़ाइन होता है जो कार्य क्षेत्र तक आसान पहुंच की अनुमति देता है लेकिन लोड के तहत कम संरचनात्मक समर्थन प्रदान करता है।

भार क्षमता तुलना

एच-फ़्रेम प्रेस मध्यम से बहुत उच्च टन भार के लिए डिज़ाइन किए गए हैं। वे कम फ्रेम तनाव और बेहतर दीर्घकालिक स्थायित्व के साथ भारी भार संभालते हैं। सी-फ़्रेम प्रेस आम तौर पर हल्के भार तक सीमित होते हैं, और उच्च टन भार से फ़्रेम फ्लेक्स या थकान का खतरा बढ़ जाता है।

फ़ीचर	एच-फ़्रेम प्रेस	सी-फ़्रेम प्रेस
विशिष्ट टनभार	मध्यम से बहुत ऊँचा	निम्न से मध्यम
संरचनात्मक ताकत	उच्च	सीमित
हेवी-ड्यूटी उपयुक्तता	उत्कृष्ट	ख़राब से मध्यम

सटीकता और विक्षेपण

उनके सममित फ़्रेम डिज़ाइन के कारण, एच-फ़्रेम प्रेस अधिक प्रभावी ढंग से विक्षेपण का विरोध करते हैं। बल रैम और बिस्तर के माध्यम से संरेखित रहता है, जो दबाने की सटीकता बनाए रखने में मदद करता है। भार बढ़ने पर सी-फ़्रेम प्रेस खुली तरफ झुक जाती है, जिससे समय के साथ परिशुद्धता और उपकरण का जीवन कम हो सकता है।

प्रत्येक के लिए आदर्श उपयोग के मामले

एच-फ़्रेम प्रेस शाफ्ट को सीधा करने, बड़े बियरिंग को दबाने, मोटी सामग्री बनाने और अन्य भारी-भरकम संचालन जैसे कार्यों के लिए सबसे अच्छा काम करता है। सी-फ़्रेम प्रेस छोटे हिस्सों, हल्की असेंबली और ऐसे कार्यों के लिए बेहतर अनुकूल हैं जहां त्वरित पहुंच और बार-बार पार्ट लोडिंग की आवश्यकता होती है।

एच-फ़्रेम बनाम फोर-कॉलम प्रेस

स्थिरता और बल वितरण

चार-कॉलम प्रेस एक बड़े कार्य क्षेत्र में बल को समान रूप से वितरित करने के लिए चार गाइड कॉलम का उपयोग करते हैं। वे उच्च समानता की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श हैं। एच-फ़्रेम एक मजबूत केंद्रीय रेखा के साथ फोकस बल को दबाता है, जिससे वे सीधी-रेखा वाले दबाने वाले कार्यों के लिए अत्यधिक प्रभावी हो जाते हैं जहां केंद्रित बल की आवश्यकता होती है।

पदचिह्न और स्थापना

चार-स्तंभ प्रेस के लिए आमतौर पर अधिक फर्श स्थान और अधिक जटिल स्थापना प्रक्रिया की आवश्यकता होती है। एच-फ़्रेम प्रेस में अधिक कॉम्पैक्ट फ़ुटप्रिंट और सरल स्थापना होती है, जिससे उन्हें सीमित स्थान के साथ कार्यशालाओं या उत्पादन लाइनों में एकीकृत करना आसान हो जाता है।

लागत और रखरखाव संबंधी विचार

चार-स्तंभ प्रेस आम तौर पर उच्च प्रारंभिक लागत और अधिक घटकों के साथ आते हैं जिनके लिए संरेखण और रखरखाव की आवश्यकता होती है। एच-फ़्रेम प्रेस आमतौर पर कम मार्गदर्शक भागों और सरल रखरखाव दिनचर्या के साथ अधिक लागत प्रभावी होते हैं, जो डाउनटाइम को कम करने में मदद करते हैं।

फ़ैक्टर	एच-फ़्रेम प्रेस	चार-कॉलम प्रेस
फर्श की जगह की आवश्यकता है	मध्यम	बड़ा
स्थापना जटिलता	कम	उच्च
प्रारंभिक लागत	निचला	उच्च
रखरखाव का प्रयास	आसान	और अधिक जटिल

जब एच-फ़्रेम प्रेस सर्वोत्तम विकल्प हो

हेवी-ड्यूटी अनुप्रयोग

एच-फ़्रेम प्रेस उन परिचालनों के लिए एक मजबूत विकल्प है जिनके लिए बार-बार उच्च-बल चक्र की आवश्यकता होती है। इसका कठोर फ्रेम लगातार भारी उपयोग के तहत भी संरेखण बनाए रखता है, जो इसे औद्योगिक वातावरण की मांग के लिए विश्वसनीय बनाता है।

बड़े या मोटे वर्कपीस

अपराइट के बीच चौड़ी दूरी एच-फ्रेम प्रेस को बड़े या मोटे वर्कपीस को आसानी से संभालने की अनुमति देती है। यह उन्हें प्लेटों को सीधा करने, भारी घटकों को बनाने और बड़े हिस्सों को दबाने के लिए उपयुक्त बनाता है।

उच्च-बल, सीधी-रेखा दबाने वाले कार्य

एच-फ़्रेम प्रेस न्यूनतम साइड लोडिंग के साथ नियंत्रित, ऊर्ध्वाधर दिशा में बल लागू करते हैं। यह उन्हें बीयरिंग इंस्टॉलेशन, प्रेस-फिट असेंबली, शाफ्ट स्ट्रेटनिंग और अन्य अनुप्रयोगों के लिए आदर्श बनाता है जहां सीधी-रेखा बल और सटीकता महत्वपूर्ण होती है।

चरण-दर-चरण मार्गदर्शिका: एच-फ़्रेम प्रेस कैसे चुनें

जब आप निर्णय को स्पष्ट चरणों में विभाजित करते हैं तो एच-फ़्रेम प्रेस चुनना सबसे अच्छा काम करता है। हम आम तौर पर क्षमता से शुरू करते हैं, क्योंकि टनभार परिभाषित करता है कि प्रेस कितना सुरक्षित और लगातार संभाल सकता है। इस भाग को सही करने से बाद में क्षति, डाउनटाइम और खराब परिणामों से बचा जा सकता है।

1. आवश्यक प्रेस क्षमता (टन भार) निर्धारित करें

प्रेस टन भार की गणना कैसे की जाती है

प्रेस टन भार बताता है कि मशीन कितना बल लगा सकती है। एक टन लगभग 2,000 पाउंड बल के बराबर होता है। यह सरल लगता है, लेकिन वास्तविक दबाव वाली नौकरियां कई चर जोड़ती हैं।

सामग्री की मोटाई एक बड़ी भूमिका निभाती है। कठोर या मोटी सामग्री अधिक बल का प्रतिरोध करती है। टूलींग डिज़ाइन भी मायने रखता है। एक छोटे संपर्क क्षेत्र को उसी स्थान पर अधिक दबाव की आवश्यकता होती है। स्ट्रोक की लंबाई और दबाने की गति लोड व्यवहार को भी प्रभावित करती है।

प्रेस पर अधिक भार डालने से समस्याएँ तेजी से उत्पन्न होती हैं। फ़्रेम लचीला हो सकता है. सीलें जल्दी घिस जाती हैं। सटीकता गिरती है. चरम मामलों में, हिस्से अचानक विफल हो जाते हैं। शुरुआत से ही सही टन भार चुनने की तुलना में उनकी लागत अधिक थी।

आपके आवेदन के टन भार का मिलान

अलग-अलग नौकरियां एच-फ़्रेम प्रेस पर बहुत अलग-अलग मांगें रखती हैं। हम हमेशा आपके द्वारा किए जाने वाले सबसे कठिन कार्य के लिए क्षमता का मिलान करने की अनुशंसा करते हैं, न कि सबसे आसान कार्य के साथ।

• मोटाई बढ़ने पर धातु को बनाने और मोड़ने में अधिक टन भार की आवश्यकता होती है

• शाफ्ट और प्लेटों को सीधा करने के लिए पूरे स्ट्रोक में स्थिर बल की आवश्यकता होती है

• बियरिंग की स्थापना और हटाने के लिए नियंत्रित दबाव की आवश्यकता होती है, जो अक्सर अपेक्षा से अधिक होता है

• असेंबलियों को पंच करना और दबाना सामग्री की कठोरता और डाई के आकार पर निर्भर करता है

अनुप्रयोग	विशिष्ट टन भार सीमा
प्रकाश निर्माण या संयोजन	20टी - 30टी
बियरिंग का काम और सीधा करना	40टी – 60टी
भारी गठन और मोटी प्लेटें	80टी – 150टी
औद्योगिक भारी-भरकम कार्य	200T और ऊपर

वे सभी एक जैसा व्यवहार नहीं करते. सबसे कठिन काम के लिए आकार निर्धारित करना बेहतर है।

अनुशंसित सुरक्षा मार्जिन

अतिरिक्त क्षमता चुनने से लचीलेपन में सुधार होता है। यह प्रेस को ठंडा और लंबे समय तक चलने देता है। कठिन प्रेस के दौरान ऑपरेटर अधिक नियंत्रण महसूस करते हैं।

अधिकांश कार्यशालाएँ 20-30% का सुरक्षा मार्जिन जोड़ती हैं। वह मार्जिन फ्रेम और हाइड्रोलिक सिस्टम की सुरक्षा करता है। यह उपकरण बदले बिना भविष्य की नौकरियों की भी अनुमति देता है।

सामान्य क्षमता विकल्पों में शामिल हैं:

• हल्के कार्यशाला कार्यों के लिए 20T

• सामान्य रखरखाव और बियरिंग कार्य के लिए 50T

• भारी निर्माण और सीधा करने के लिए 100T

• औद्योगिक उत्पादन और मोटी सामग्री के लिए 200T+

हम अक्सर देखते हैं कि खरीदार बहुत कम कीमत चुकाने पर पछताते हैं। बहुत कम लोगों को योजना से अधिक क्षमता होने का अफसोस होता है।

एच-फ़्रेम प्रेस चुनते समय सामान्य गलतियाँ

कई खरीदार प्रेस पर ही ध्यान केंद्रित करते हैं और बड़ी तस्वीर देखने से चूक जाते हैं। चयन के दौरान छोटी-छोटी गलतियाँ अक्सर खराब प्रदर्शन, उच्च लागत और शीघ्र प्रतिस्थापन का कारण बनती हैं। ये मुद्दे कार्यशालाओं और कारखानों में बार-बार दिखाई देते हैं।

आवश्यक टनभार को कम आंकना

यह सबसे आम समस्या है जो हम देखते हैं। खरीदार एक हल्के कार्य के आधार पर टन भार की गणना करते हैं। फिर असली काम शुरू होता है. प्रेस संघर्ष करता है. सटीकता गिरती है. घटक तेजी से घिसते हैं। भौतिक कठोरता सब कुछ बदल देती है। टूलींग का आकार भी मायने रखता है। प्रतिदिन अपनी सीमा के करीब चलने वाली प्रेस कभी भी अधिक समय तक नहीं टिकती।

मुद्दा	क्या होता है
बहुत कम टन भार	फ़्रेम तनाव, धीमा चक्र
अधिकतम लोड पर चल रहा है	तेजी से घिसाव, रिसाव
कोई सुरक्षा मार्जिन नहीं	भविष्य में सीमित उपयोग

वे आमतौर पर योजना से पहले ही अपग्रेड कर लेते हैं।

भविष्य की अनुप्रयोग आवश्यकताओं को अनदेखा करना

कई कार्यशालाएँ विकसित होती हैं। नौकरियाँ बदलती हैं. नई सामग्री आती है. केवल आज के काम के लिए चुनी गई प्रेस कल बाधा बन जाती है। अतिरिक्त क्षमता जोड़ने से अनुकूलन के लिए जगह मिलती है। यह बाद में भारी भागों और नए टूलींग का समर्थन करता है। जब खरीदार दो या तीन कदम आगे की योजना बनाते हैं तो हमें कम पछतावा होता है।

केवल कीमत के आधार पर चयन करना

कम कीमत ध्यान खींचती है. यह अक्सर फ्रेम की मजबूती, हाइड्रोलिक्स या नियंत्रण में समझौता छिपाता है। सस्ते प्रेस अधिक लचीले हो सकते हैं। वे तेजी से सटीकता खो देते हैं। समय के साथ रखरखाव की लागत चुपचाप बढ़ जाती है। डाउनटाइम शुरू होते ही प्रारंभिक बचत जल्दी से गायब हो जाती है।

स्थान और बिजली की आवश्यकताओं की अनदेखी

एच-फ़्रेम प्रेस को अभी भी जगह की आवश्यकता है। सीधी दूरी, बिस्तर की ऊंचाई और स्ट्रोक सभी लेआउट को प्रभावित करते हैं। कुछ प्रेस कागज पर कॉम्पैक्ट दिखती हैं। वे फर्श पर बड़े महसूस करते हैं। सत्ता भी मायने रखती है. हाइड्रोलिक इकाइयों को स्थिर विद्युत आपूर्ति की आवश्यकता होती है। मैनुअल सिस्टम सरलता के बदले गति का व्यापार करते हैं। इन विवरणों को अनदेखा करने से इंस्टॉलेशन और दैनिक संचालन धीमा हो जाता है।

सेवा और सहायता पर विचार करने में असफल होना

प्रत्येक प्रेस को अंततः सेवा की आवश्यकता होती है। सीलें घिसती हैं। नली की उम्र. नियंत्रणों को ट्यूनिंग की आवश्यकता है. सीमित समर्थन छोटे मुद्दों को लंबी देरी में बदल देता है। स्पेयर पार्ट्स की उपलब्धता कई लोगों की अपेक्षा से कहीं अधिक मायने रखती है। विश्वसनीय निर्माता मशीनें चालू रखते हैं। ख़राब समर्थन उन्हें बेकार छोड़ देता है।

सही एच-फ़्रेम प्रेस निर्माता का चयन कैसे करें

एच-फ़्रेम प्रेस चुनना केवल आधा निर्णय है। इसके पीछे निर्माता गुणवत्ता, स्थिरता और दीर्घकालिक मूल्य निर्धारित करता है। हम अक्सर गहरे अनुभव, मजबूत इंजीनियरिंग टीमों और सिद्ध वैश्विक सेवा क्षमता वाली कंपनियों द्वारा समर्थित विश्वसनीय प्रेस देखते हैं।

विनिर्माण अनुभव का महत्व

विनिर्माण अनुभव प्रेस के प्रत्येक भाग को आकार देता है। फ़्रेम की कठोरता, वेल्ड गुणवत्ता, मशीनिंग सटीकता और हाइड्रोलिक स्थिरता सभी दशकों के उत्पादन के माध्यम से बेहतर होती हैं।

जल्दी स्थापित निर्माता आमतौर पर मजबूत प्रक्रिया नियंत्रण रखते हैं। वे भारी-भरकम व्यवहार को समझते हैं। वे जानते हैं कि वास्तविक कारखानों में प्रेस कैसे विफल हो जाती है। 1983 में स्थापित KINGLAN जैसी कंपनियों ने निरंतर उत्पादन और प्रौद्योगिकी उन्नयन के माध्यम से इस ज्ञान का निर्माण किया।

दीर्घकालिक अनुभव भी बड़े टन भार वाले विनिर्माण का समर्थन करता है। भारी प्रेस के लिए डिज़ाइन की गई सुविधाओं के लिए ऊंचाई, क्रेन क्षमता और उचित परीक्षण बुनियादी ढांचे की आवश्यकता होती है। ये स्थितियाँ रातोरात नहीं बनाई जा सकतीं।

अनुकूलन और इंजीनियरिंग सहायता

कोई भी दो प्रेसिंग एप्लिकेशन बिल्कुल एक जैसे नहीं दिखते। मजबूत निर्माता निश्चित कॉन्फ़िगरेशन के बजाय इंजीनियरिंग-संचालित अनुकूलन की पेशकश करते हैं।

अनुकूलन में शामिल हो सकते हैं:

• फ़्रेम का आकार और संरचनात्मक सुदृढीकरण

• स्ट्रोक की लंबाई और बंद ऊंचाई

• नियंत्रण प्रणाली और बुद्धिमान सॉफ्टवेयर

• फीडिंग सिस्टम या स्वचालन के साथ एकीकरण

इंजीनियरिंग टीमें यहां मायने रखती हैं। KINGLAN के तकनीकी कर्मचारियों में अनुभवी इंजीनियर और वरिष्ठ विशेषज्ञ शामिल हैं जो प्रेस लाइन योजना, स्वचालन एकीकरण और उत्पादन दक्षता में सुधार का समर्थन करते हैं।

कस्टम क्षमता	व्यावहारिक लाभ
संरचनात्मक डिज़ाइन	वास्तविक लोड स्थितियों को संभालता है
स्वचालन समर्थन	आउटपुट स्थिरता में सुधार करता है
नियंत्रण सॉफ्टवेयर	सुरक्षा और सटीकता को बढ़ाता है

स्पेयर पार्ट्स की उपलब्धता

प्रत्येक प्रेस को अपने जीवनकाल में रखरखाव की आवश्यकता होती है। सिलेंडर, वाल्व, सील और विद्युत घटकों को अंततः प्रतिस्थापन की आवश्यकता होती है।

जो निर्माता बड़े पैमाने पर प्रेस बनाते हैं वे आमतौर पर स्पेयर पार्ट सिस्टम बनाए रखते हैं। वे तेज़ डिलीवरी और स्पष्ट दस्तावेज़ीकरण का समर्थन करते हैं। KINGLAN का बड़ा उत्पादन आधार और मानकीकृत विनिर्माण विभिन्न प्रेस मॉडलों में दीर्घकालिक भागों की उपलब्धता सुनिश्चित करने में मदद करता है।

सीमित स्पेयर पार्ट्स की पहुंच अक्सर लंबे समय तक बंद रहने का कारण बनती है। खरीदारों को खरीदारी के वर्षों बाद प्रभाव महसूस होता है।

प्रमाणपत्र और गुणवत्ता मानक

प्रमाणपत्र उत्पादन अनुशासन प्रदर्शित करते हैं। वे एकमुश्त निर्माण के बजाय नियंत्रित प्रक्रियाओं की पुष्टि करते हैं।

महत्वपूर्ण मानकों में शामिल हैं:

• आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली

• निर्यात अनुपालन और सीई-संबंधित आवश्यकताएँ

• इन-हाउस निरीक्षण और परीक्षण प्रक्रियाएँ

KINGLAN ने ISO9001 प्रमाणीकरण जल्दी पारित कर लिया और एक राष्ट्रीय उच्च तकनीक उद्यम के रूप में काम करता है। ये मानक 25-टन से 2400-टन मैकेनिकल प्रेस रेंज और संबंधित उत्पादन लाइनों में लगातार प्रेस गुणवत्ता का समर्थन करते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या एच-फ़्रेम प्रेस सटीक कार्य के लिए उपयुक्त है?

उत्तर: हाँ. इसका सममित फ्रेम विक्षेपण का प्रतिरोध करता है, जिससे बल संरेखित रहता है और भार के तहत सटीकता स्थिर रहती है।

प्रश्न: हाइड्रोलिक और इलेक्ट्रिक हाइड्रोलिक प्रेस के बीच क्या अंतर है?

ए: हाइड्रोलिक प्रेस पंप और वाल्व का उपयोग करते हैं। इलेक्ट्रिक हाइड्रोलिक मॉडल बेहतर ऊर्जा दक्षता और परिशुद्धता के लिए सर्वो नियंत्रण जोड़ते हैं।

प्रश्न: एच-फ़्रेम प्रेस कितने समय तक चलती है?

उत्तर: उचित आकार और रखरखाव के साथ, वे अक्सर औद्योगिक उपयोग में 15-20 साल या उससे अधिक समय तक चलते हैं।

निष्कर्ष

एच-फ़्रेम प्रेस चुनना अंततः बल, सटीकता, स्थान और दीर्घकालिक विश्वसनीयता को संतुलित करने के बारे में है। जब टनभार का आकार उचित होता है और फ़्रेम संरचना आपके वास्तविक अनुप्रयोगों से मेल खाती है, तो दैनिक संचालन सुचारू, सुरक्षित और अधिक पूर्वानुमानित हो जाता है। आज के कार्य को हल करने के बजाय आगे की सोच अक्सर प्रेस के प्रदर्शन और जीवनकाल में सबसे बड़ा अंतर लाती है।

दशकों के विनिर्माण अनुभव के साथ, Zhejiang Jinaolan Machine Tool Co., Ltd। मशीन से परे उपयोगकर्ताओं का समर्थन करता है, इंजीनियरिंग अंतर्दृष्टि, अनुकूलन और स्थिर दीर्घकालिक सेवा प्रदान करता है। यदि आपका लक्ष्य लगातार आउटपुट और भरोसेमंद हेवी-ड्यूटी प्रेसिंग है, तो एक अनुभवी प्रेस निर्माता के साथ काम करना सही उपकरण विकल्प को स्थायी उत्पादन मूल्य में बदल सकता है।
