गलत हाइड्रोलिक प्रेस आर्किटेक्चर का चयन सीधे डाई लाइफ, स्क्रैप दरों और समग्र उत्पादन दक्षता पर प्रभाव डालता है। यह प्रारंभिक संरचनात्मक विकल्प को एक महत्वपूर्ण पूंजी व्यय निर्णय बनाता है। सुविधा प्रबंधकों और विनिर्माण इंजीनियरों को निरंतर संतुलन कार्य का सामना करना पड़ता है। आपको संरचनात्मक कठोरता, उच्च टन भार और सटीक सहनशीलता की सख्त आवश्यकताओं के मुकाबले ऑपरेटर की पहुंच, पोर्टेबिलिटी और तीव्र चक्र समय की आवश्यकता को तौलना चाहिए।
यह मार्गदर्शिका की इंजीनियरिंग वास्तविकताओं को तोड़ती है सी फ्रेम प्रेस बनाम एच फ्रेम प्रेस । हम विक्षेपण सीमा, फर्श स्थान की कमी और एप्लिकेशन-विशिष्ट प्रदर्शन मेट्रिक्स के आधार पर एक तकनीकी मूल्यांकन ढांचा प्रदान करते हैं। इन चरों को समझने से यह सुनिश्चित होता है कि आपका उपकरण आपकी दुकान की मांग से पूरी तरह मेल खाता है। आप सीखेंगे कि फ़्रेम ज्योमेट्री टूलींग के घिसाव को कैसे निर्धारित करती है, सुविधा लेआउट प्रेस चयन को कैसे प्रभावित करते हैं, और अधिकतम विनिर्माण दक्षता के लिए दोहरी-प्रेस रणनीति कैसे तैनात करें।
विषयसूची
संरचनात्मक कठोरता बनाम पहुंच: एच-फ्रेम प्रेस उच्च-टन भार, सटीक कार्य के लिए बेहतर कठोरता और समान बल वितरण प्रदान करते हैं, जबकि सी-फ्रेम प्रेस तेजी से मैनुअल या अर्ध-स्वचालित संचालन के लिए तीन-तरफा पहुंच आदर्श प्रदान करते हैं।
"उबासी" कारक: सी-फ्रेम प्रेस चरम भार के तहत कोणीय विक्षेपण (जम्हाई) के लिए अतिसंवेदनशील होते हैं, जो उच्च-परिशुद्धता कार्यों के लिए गलत तरीके से लागू होने पर टूलींग के घिसाव को तेज कर सकते हैं।
पदचिह्न, गतिशीलता और सुविधा प्रभाव: सी-फ्रेम को काफी कम फर्श स्थान की आवश्यकता होती है, सेलुलर विनिर्माण के लिए अधिक पोर्टेबिलिटी प्रदान करते हैं, और शायद ही कभी विशेष नींव की आवश्यकता होती है। इसके विपरीत, उच्च-टन भार वाले एच-फ़्रेम बड़े फ़ुटप्रिंट की मांग करते हैं और अक्सर स्थायी फिक्स्चर के रूप में प्रबलित कंक्रीट माउंटिंग की आवश्यकता होती है।
लागत-से-मूल्य अनुपात: सी-फ़्रेम हल्के-से-मध्यम कर्तव्य, दिन-प्रतिदिन के कार्यों के लिए कम प्रारंभिक पूंजी व्यय प्रस्तुत करते हैं; एच-फ्रेम विस्तारित डाई जीवन और हेवी-ड्यूटी निर्माण और बड़े आकार के हिस्से को संभालने की क्षमता के माध्यम से अपनी उच्च लागत को उचित ठहराते हैं।
संरचनात्मक अखंडता को परिभाषित करने के लिए विशिष्ट विनिर्माण सहनशीलता और परिचालन वर्कफ़्लो को देखने की आवश्यकता होती है। एक प्रेस फ्रेम को स्टैम्पिंग या फॉर्मिंग चक्र के दौरान उत्पन्न होने वाली भारी ताकतों का विरोध करना चाहिए। यदि फ्रेम झुकता है, तो रैम और बोल्स्टर प्लेट समानता खो देते हैं। यह गलत संरेखण सीधे वर्कपीस और टूलींग में स्थानांतरित हो जाता है। फ़्रेम आर्किटेक्चर का मूल्यांकन किसी मशीन को आपकी उत्पादन आवश्यकताओं के अनुरूप बनाने में पहला कदम है।

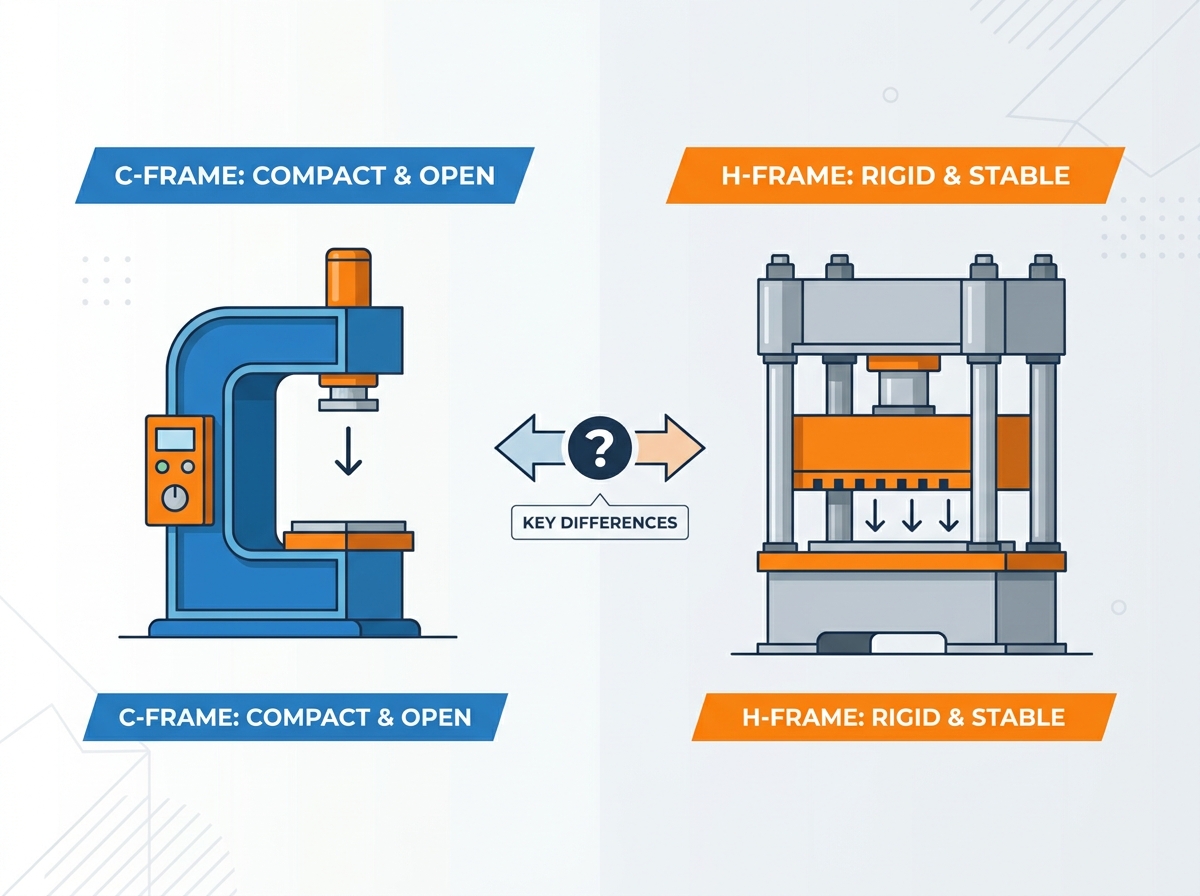

सी-फ़्रेम प्रेस में एक ओपन-गैप डिज़ाइन है जो अक्षर "सी" जैसा दिखता है। यह वास्तुकला ऊपरी मुकुट और हाइड्रोलिक सिलेंडर को सहारा देने के लिए एक विशाल रियर कॉलम पर निर्भर करती है। सामने और किनारे पूरी तरह खुले रहते हैं। यह खुला डिज़ाइन लोड के तहत भौतिक व्यवहारों का एक विशिष्ट सेट बनाता है।
चूँकि दबाव बल "सी" के सामने लागू होता है जबकि संरचनात्मक समर्थन पीछे बैठता है, एक क्षणिक भुजा बनाई जाती है। जब हाइड्रोलिक सिलेंडर फैलता है और प्रतिरोध को पूरा करता है, तो बल मुकुट पर ऊपर और बिस्तर पर नीचे की ओर धकेलता है। पिछला स्तंभ आधार के रूप में कार्य करता है। इस भौतिकी मॉडल का मतलब है कि झुकने से रोकने के लिए फ्रेम पीछे से असाधारण रूप से मोटा होना चाहिए। निर्माता अक्सर कठोर रीढ़ बनाने के लिए भारी स्टील प्लेटों को वेल्ड करते हैं।
इस संरचनात्मक चुनौती के बावजूद, ओपन-गैप डिज़ाइन बेजोड़ परिचालन स्वतंत्रता प्रदान करता है। ऑपरेटरों को कार्य क्षेत्र तक तीन-तरफा पहुंच प्राप्त होती है। यह ज्यामिति दुकान के फर्श पर सामग्री प्रबंधन रणनीतियों को भारी रूप से प्रभावित करती है।
ऑपरेटर बिना किसी रुकावट के साइड गैप के माध्यम से लंबी या अजीब आकार की सामग्री को आसानी से स्लाइड कर सकते हैं।
स्क्रैप हटाने वाली प्रणालियाँ और कन्वेयर सीधे प्रेस बेड के बगल में बैठ सकते हैं।
टूलींग समायोजन के लिए कम पहुंच और झुकने की आवश्यकता होती है, जिससे सेटअप तकनीशियनों के लिए समग्र एर्गोनॉमिक्स में सुधार होता है।
रोबोटिक हथियारों के पास स्वचालित चक्रों के दौरान घटकों को चुनने और रखने के लिए स्पष्ट रास्ते होते हैं।
रखरखाव टीमें भारी साइड खंभों के आसपास नेविगेट किए बिना हाइड्रोलिक लाइनों और स्नेहन बिंदुओं तक पहुंच सकती हैं।
एच-फ़्रेम प्रेस एक बंद-फ़्रेम डिज़ाइन का उपयोग करता है। इस संरचना में आम तौर पर या तो चार भारी ऊर्ध्वाधर खंभे (टाई-रॉड डिजाइन) या ठोस ऊर्ध्वाधर साइड की दीवारें (सीधी तरफ की डिजाइन) होती हैं। मुकुट, बिस्तर और साइड सपोर्ट एक "एच" या एक ठोस बॉक्स जैसा दिखने वाला एक पूर्ण, अटूट लूप बनाते हैं।
यह बंद लूप प्रेसिंग ऑपरेशन की भौतिकी को पूरी तरह से बदल देता है। जब मेढ़ा नीचे दबाता है, तो विरोधी ताकतें सीधे ऊर्ध्वाधर स्तंभों तक यात्रा करती हैं। कोई क्षण भुजा नहीं है. भार पूरे प्लैटन पर समान रूप से वितरित होता है। संरचनात्मक लूप में परिचालन बल पूरी तरह से ऊर्ध्वाधर अक्ष के भीतर होते हैं। टाई-रॉड डिज़ाइन में, बड़े पैमाने पर स्टील की छड़ें स्तंभों के माध्यम से चलती हैं। पूरे फ्रेम को निरंतर संपीड़न में रखने के लिए ये छड़ें हाइड्रॉलिक रूप से तनावग्रस्त या सिकुड़ी हुई होती हैं।
क्योंकि बल लंबवत रूप से समाहित रहता है, रैम बिस्तर के साथ सख्त समानता बनाए रखता है। फ़्रेम पीछे की ओर नहीं झुकता. यह समान बल वितरण एच-फ्रेम को संरचनात्मक ज्यामिति से समझौता किए बिना बड़े पैमाने पर टन भार को संभालने की अनुमति देता है। ट्रेड-ऑफ़ प्रतिबंधित पहुंच है। ऑपरेटर केवल आगे या पीछे से भागों को लोड कर सकते हैं, क्योंकि साइड कॉलम पार्श्व गति को रोकते हैं।
फ़्रेम आर्किटेक्चर की तुलना करने के लिए यह देखना आवश्यक है कि वे तनाव में कैसा प्रदर्शन करते हैं। कच्चा टनभार, विक्षेपण सीमा और चक्र गति यह तय करती है कि आपकी दुकान के फर्श पर कौन सा प्रेस है। आपको यह मूल्यांकन करना चाहिए कि प्रत्येक डिज़ाइन आपके टूलींग की विशिष्ट भौतिक मांगों को कैसे संभालता है।
टनभार एक प्रेस द्वारा लगाए जा सकने वाले अधिकतम बल को निर्धारित करता है। अपने भौतिक डिज़ाइन के कारण, सी-फ़्रेम और एच-फ़्रेम अलग-अलग टन भार वाले ब्रैकेट पर कब्जा करते हैं। सी-फ़्रेम आम तौर पर कम क्षमता पर अधिकतम होते हैं। अधिकांश मानक सी-फ्रेम 10 से 250 टन के बीच संचालित होते हैं। 250 टन से अधिक एकल-स्तंभ डिज़ाइन को आगे बढ़ाने के लिए संरचनात्मक विफलता को रोकने के लिए अव्यवहारिक रूप से बड़े और भारी रियर फ्रेम की आवश्यकता होती है। झुकने से रोकने के लिए आवश्यक स्टील आर्थिक रूप से निर्माण के लिए बहुत बड़ा हो जाता है।
एच-फ्रेम आसानी से हजारों टन तक स्केल कर सकते हैं। चार-पोस्ट या स्ट्रेट-साइड डिज़ाइन बड़े पैमाने पर बल स्केलिंग को कुशलता से संभालता है। आप आमतौर पर एयरोस्पेस फोर्जिंग या ऑटोमोटिव पैनल स्टैम्पिंग जैसे भारी औद्योगिक अनुप्रयोगों में एच-फ्रेम को 500, 1000 या यहां तक कि 5000 टन पर काम करते हुए देखेंगे।
बल वितरण भी बेतहाशा भिन्न होता है। सी-फ़्रेम में, बल रैम के केंद्र के पास केंद्रित होता है लेकिन भारी भार के तहत पीछे के स्तंभ की ओर थोड़ा झुक जाता है। सी-फ़्रेम पर ऑफ़-सेंटर लोडिंग फ़्रेम तनाव को बढ़ाती है। एच-फ़्रेम में, बल पूरे बिस्तर पर समान रूप से वितरित होता है। यह समान वितरण एच-फ्रेम को बड़े प्रगतिशील डाई के लिए बड़े पैमाने पर बोल्स्टर प्लेटों का उपयोग करने की अनुमति देता है। टूलींग के केंद्र से बाहरी किनारों तक दबाव एक समान रहता है, जिससे भाग की एक समान गुणवत्ता सुनिश्चित होती है।
इन प्रेसों का मूल्यांकन करते समय कोणीय विक्षेपण, जिसे आमतौर पर "उबासी" कहा जाता है, सबसे महत्वपूर्ण प्रदर्शन मीट्रिक है। सी-फ्रेम में उबासी तब आती है जब चरम भार के तहत खुला मोर्चा ऊपर की ओर झुकता है। "सी" वस्तुतः खुलने का प्रयास करता है।
जब फ्रेम जम्हाई लेता है, तो मेढ़ा थोड़ा आगे की ओर झुक जाता है। यह बोल्स्टर प्लेट के साथ समानता खो देता है। यहां तक कि एक इंच के कुछ हजारवें हिस्से का विक्षेपण भी कड़ी-सहिष्णुता वाले टूलींग के लिए गंभीर समस्याएं पैदा करता है। पंच एक कोण पर डाई मैट्रिक्स में प्रवेश करते हैं। यह असमान प्रविष्टि टूलींग के किनारों को काट देती है। पंच पार्श्वों पर गैलिंग होती है। आप समय से पहले डाई घिसने, स्टांप वाले हिस्सों पर बढ़ी हुई गड़गड़ाहट और बार-बार टूलींग के रखरखाव का अनुभव करेंगे।
एच-फ्रेम जम्हाई को खत्म करते हैं। बंद संरचनात्मक लूप मुकुट को ऊपर की ओर झुकने से रोकता है। पूरे स्ट्रोक के दौरान मेम बिस्तर के बिल्कुल समानांतर रहता है। यह शून्य-विक्षेपण विशेषता उच्च परिशुद्धता प्रगतिशील डाई स्टैम्पिंग के लिए एच-फ्रेम को अनिवार्य बनाती है। यदि आपके हिस्सों को सख्त समानता और सूक्ष्म सहनशीलता की आवश्यकता है, तो बंद फ्रेम एकमात्र व्यवहार्य इंजीनियरिंग विकल्प है।
हाइड्रोलिक स्ट्रोक गति पंप और सिलेंडर कॉन्फ़िगरेशन पर निर्भर करती है, लेकिन फ़्रेम डिज़ाइन समग्र उत्पादन चक्र समय को प्रभावित करता है। सी-फ़्रेम अक्सर छोटे भागों के लिए तेज़ समग्र चक्र की सुविधा प्रदान करते हैं।
खुला डिज़ाइन ऑपरेटरों को रिक्त स्थान लोड करने और तैयार भागों को तेजी से हटाने की अनुमति देता है। चारों ओर नेविगेट करने के लिए कोई साइड कॉलम नहीं हैं। मैन्युअल या अर्ध-स्वचालित संचालन के लिए, यह एर्गोनोमिक लाभ हर चक्र में कुछ सेकंड कम कर देता है। एक ही शिफ्ट में, ये सहेजे गए सेकंड छोटे-से-मध्यम घटकों के लिए काफी अधिक उत्पादन मात्रा में तब्दील हो जाते हैं। पहुंच में बाधा उत्पन्न किए बिना खुले किनारों की सुरक्षा के लिए हल्के पर्दे आसानी से लगाए जा सकते हैं।
प्रतिबंधित पहुंच के कारण एच-फ्रेम आमतौर पर मैन्युअल संचालन में धीमी गति से चलते हैं। ऑपरेटरों को सीधे अंदर पहुंचना चाहिए और सीधे बाहर निकालना चाहिए। हालाँकि, जब निरंतर कॉइल फीडर और स्वचालित प्रगतिशील डाई के साथ जोड़ा जाता है, तो एच-फ्रेम बड़े पैमाने पर उत्पादन मात्रा प्राप्त करते हैं। प्रेस लगातार चलती रहती है जबकि सर्वो फीडर सामग्री को आगे से और पीछे से बाहर धकेलता है। फ़्रेम की कठोरता टूलिंग क्षति के जोखिम के बिना स्वचालित सेटअप में उच्च स्ट्रोक दर की अनुमति देती है।
प्रेस का चयन वर्कपीस से आगे तक जाता है। आपको यह मूल्यांकन करना चाहिए कि मशीन आपके भवन, आपके ऑपरेटरों और आपकी सामग्री प्रबंधन प्रणालियों के साथ कैसे इंटरैक्ट करती है। एक प्रेस जो आपके हिस्से में फिट बैठती है लेकिन आपके फर्श को तोड़ देती है वह एक असफल स्थापना है।
किसी भी विनिर्माण सुविधा में फ़्लोर स्पेस प्रीमियम रियल एस्टेट है। सी-फ्रेम को समतुल्य-टन भार वाले एच-फ्रेम की तुलना में काफी कम वर्ग फुटेज की आवश्यकता होती है। उनका कॉम्पैक्ट पदचिह्न आपको उन्हें तंग कोनों में रखने या सीधे मौजूदा असेंबली लाइनों में एकीकृत करने की अनुमति देता है।
गैप-फ़्रेम डिज़ाइन के लिए पोर्टेबिलिटी एक प्रमुख लाभ है। आप मानक हेवी-ड्यूटी फोर्कलिफ्ट के साथ अधिकांश सी-फ्रेम को आसानी से स्थानांतरित कर सकते हैं। यह गतिशीलता लीन विनिर्माण सिद्धांतों का समर्थन करती है। यदि आपको किसी नए उत्पाद को चलाने के लिए सेलुलर विनिर्माण लेआउट को पुन: कॉन्फ़िगर करने की आवश्यकता है, तो आप बस सी-फ्रेम को अनप्लग करें और इसे नए स्थान पर चलाएं। उन्हें शायद ही कभी स्थायी माउंटिंग या विशेष एंकर की आवश्यकता होती है।
उच्च-टन भार वाले एच-फ़्रेम स्थायी फिक्स्चर हैं। वे बड़े पदचिह्नों की मांग करते हैं। उन्हें मुकुट और हाइड्रोलिक जलाशय के लिए महत्वपूर्ण ऊर्ध्वाधर ऊंचाई निकासी की भी आवश्यकता होती है। 500 टन के एच-फ्रेम को स्थापित करने में अक्सर विशेष रिगर्स, ओवरहेड ब्रिज क्रेन और पर्याप्त सुविधा संशोधन शामिल होते हैं। एक बार स्थापित होने के बाद आप एच-फ़्रेम को आसानी से स्थानांतरित नहीं कर सकते।
एर्गोनॉमिक्स सीधे ऑपरेटर की थकान और सुरक्षा को प्रभावित करता है। मैन्युअल संचालन के लिए सी-फ़्रेम इस श्रेणी में उत्कृष्ट है। खुले पक्ष ऑपरेटरों को बिना तनाव के जटिल भाग ज्यामिति में हेरफेर करने की अनुमति देते हैं। यदि किसी हिस्से को कई अक्षों पर झुकने की आवश्यकता होती है, तो ऑपरेटर साइड गैप के माध्यम से टुकड़े को स्वतंत्र रूप से घुमा सकता है।
एच-फ़्रेम पहुंच को प्रतिबंधित करते हैं। ऑपरेटरों को सीधे मशीन के सामने खड़ा होना चाहिए। भारी या अजीब भागों को लोड करने के लिए प्रेस बेड के अंदर तक पहुँचने की आवश्यकता होती है। यह प्रतिबंधित फ्रंट-टू-बैक पहुंच सख्त ऑपरेटर स्थिति निर्धारित करती है। एच-फ़्रेम पर एर्गोनोमिक तनाव को कम करने के लिए, सुविधाओं को अक्सर डाई लिफ्टर, कन्वेयर, या रोबोटिक लोडिंग सहायता में निवेश करना चाहिए।
दोनों आर्किटेक्चर स्वचालन का समर्थन करते हैं, लेकिन वे परिधीय उपकरणों के साथ अलग तरह से एकीकृत होते हैं।
सी-फ़्रेम रोबोटिक पिक-एंड-प्लेस सिस्टम के साथ पूरी तरह मेल खाते हैं। एक रोबोटिक भुजा प्रेस के किनारे बैठ सकती है, एक रिक्त स्थान लोड कर सकती है, स्ट्रोक की प्रतीक्षा कर सकती है, और सामने वाले ऑपरेटर स्टेशन को कभी भी अवरुद्ध किए बिना तैयार हिस्से को हटा सकती है। टूलींग चेंजओवर भी तेज़ हैं। तकनीशियन तीन अलग-अलग दिशाओं से डाई को अंदर और बाहर स्लाइड कर सकते हैं।
एच-फ्रेम हेवी-ड्यूटी कॉइल फीडर और स्क्रैप हेलिकॉप्टर के साथ सबसे अच्छा एकीकृत होते हैं। सामग्री मशीन के माध्यम से रैखिक रूप से फ़ीड होती है। हालाँकि, टूलींग परिवर्तन में अधिक समय लगता है। क्योंकि साइड कॉलम पार्श्व पहुंच को अवरुद्ध करते हैं, तकनीशियनों को आगे या पीछे से भारी डाई लोड करना होगा। खंभों के बीच टूलींग को सुरक्षित रूप से रखने के लिए अक्सर विशेष डाई कार्ट, हेवी-ड्यूटी फोर्कलिफ्ट या ओवरहेड क्रेन की आवश्यकता होती है।
मूल्यांकन मीट्रिक | सी-फ़्रेम प्रेस विशेषताएँ | एच-फ़्रेम प्रेस विशेषताएँ |
|---|---|---|
संरचनात्मक डिज़ाइन | ओपन-गैप, सिंगल रियर कॉलम सपोर्ट | बंद-लूप, 4-पोस्ट या सीधी तरफ की दीवारें |
टन भार सीमा | हल्के से मध्यम (10 - 250 टन) | मध्यम से भारी (100 - 5000+ टन) |
विक्षेपण जोखिम | कोणीय विक्षेपण की संभावना ("उबासी") | रेटेड लोड के तहत शून्य कोणीय विक्षेपण |
ऑपरेटर पहुंच | उत्कृष्ट (तीन तरफा पहुंच) | प्रतिबंधित (केवल आगे और पीछे की पहुंच) |
गतिशीलता और हेराफेरी | उच्च (फोर्कलिफ्ट पोर्टेबल, फ्रीस्टैंडिंग) | कम (रिगर्स, स्थायी स्थापना की आवश्यकता है) |
टूलींग परिवर्तन | तीव्र (साइड लोडिंग संभव) | धीमी (आगे/पीछे की डाई कार्ट या क्रेन की आवश्यकता है) |
एप्लिकेशन के साथ फ़्रेम का मिलान समय से पहले मशीन की विफलता को रोकता है और उत्पाद की गुणवत्ता सुनिश्चित करता है। विभिन्न विनिर्माण प्रक्रियाएं विशिष्ट संरचनात्मक व्यवहार की मांग करती हैं। एक कठिन प्रक्रिया में गलत फ्रेम ज्यामिति को लागू करना अत्यधिक डाउनटाइम की गारंटी देता है।
सी-फ्रेम रोजमर्रा की उत्पादन असेंबली पर हावी हैं। वे प्रकाश निर्माण के कर्ता-धर्ता हैं। उनकी गति और पहुंच उन्हें उन कार्यों के लिए उपयुक्त बनाती है जिनमें बार-बार मैन्युअल हस्तक्षेप की आवश्यकता होती है।
रिवेटिंग और स्टेकिंग ऑपरेशन जहां ऑपरेटर मैन्युअल रूप से छोटी असेंबली की स्थिति बनाते हैं।
पतली-गेज शीट धातु की हल्की ब्लैंकिंग और छिद्रण।
जहां अत्यधिक टन भार की आवश्यकता नहीं है वहां छोटे प्रतीक या टोकन गढ़ना।
शाफ्ट या बार को सीधा करना जहां ऑपरेटर को कई कोणों से भाग का निरीक्षण करने की आवश्यकता होती है।
सेल्यूलर विनिर्माण सेटअपों को बार-बार मशीन की स्थिति बदलने की आवश्यकता होती है।
डाई-कास्ट घटकों को ट्रिम करना जहां स्क्रैप खुले किनारों से आसानी से गिर जाता है।
एच-फ्रेम भारी भार उठाने को संभालते हैं। जब प्रक्रिया बड़े पैमाने पर प्रतिरोध उत्पन्न करती है या पूर्ण परिशुद्धता की आवश्यकता होती है तो आपको एक एच-फ्रेम निर्दिष्ट करना होगा। कठोर संरचना यह सुनिश्चित करती है कि टूलींग प्रक्रिया में जीवित रहे।
धातुओं का गहरा चित्रण, जिसे फटने से बचाने के लिए एक बड़े सतह क्षेत्र पर समान दबाव की आवश्यकता होती है।
मोटी स्टील प्लेटों या संरचनात्मक घटकों का भारी निर्माण और झुकना।
उच्च परिशुद्धता प्रगतिशील डाई स्टैम्पिंग जहां कोई भी कोणीय विक्षेपण कार्बाइड टूलींग को नष्ट कर देगा।
सघन चूर्ण धातुओं को ठोस रूप में संघटित करना।
बड़े आकार के हिस्सों का प्रसंस्करण जो भौतिक रूप से किसी भी उपलब्ध सी-फ्रेम की गहराई से अधिक हो।
ब्लैंकिंग उन्नत उच्च-शक्ति स्टील्स (एएचएसएस) जो गंभीर रिवर्स स्नैप-थ्रू बल उत्पन्न करते हैं।
उच्च-मात्रा वाली विनिर्माण सुविधाएं शायद ही कभी एकल प्रेस वास्तुकला पर निर्भर होती हैं। इसके बजाय, वे वर्कफ़्लो को अनुकूलित करने और अपने उपकरण निवेश की सुरक्षा के लिए दोनों प्रकार को एक साथ तैनात करते हैं। यह दोहरी-प्रेस रणनीति विशिष्ट कार्यों को सबसे उपयुक्त मशीन तक पहुंचाती है।
तर्क सीधा है. आप दिन-प्रतिदिन, हाई-स्पीड असेंबली और सी-फ्रेम पर हल्की पंचिंग करते हैं। इससे उत्पादन तेज़ी से चलता रहता है और तेज़ मैन्युअल लोडिंग समय का लाभ मिलता है। आप एच-फ़्रेम को भारी, सटीक-महत्वपूर्ण, या बड़े आकार के कार्यों के लिए सख्ती से आरक्षित करते हैं।
सी-फ़्रेम से भारी-भरकम काम को दूर रखकर, आप फ़्रेम की थकान और उबासी को रोकते हैं। एच-फ्रेम से लाइट असेंबली को दूर रखकर, आप अपनी सबसे शक्तिशाली मशीनों को सरल कार्यों में बाधा डालने से बचाते हैं। यह रणनीतिक रूटिंग दोनों प्रेस प्रकारों के जीवनकाल को अधिकतम करती है और समग्र शॉप फ्लोर थ्रूपुट को अनुकूलित करती है। एक अच्छी तरह से नियोजित सुविधा में प्राथमिक ब्लैंकिंग और फॉर्मिंग के लिए भारी एच-फ्रेम की एक केंद्रीय रेखा हो सकती है, जो माध्यमिक असेंबली और हार्डवेयर सम्मिलन के लिए सी-फ्रेम की सैटेलाइट कोशिकाओं से घिरी होती है।
प्रत्येक उपकरण स्थापना में अंतर्निहित जोखिम होते हैं। आपके चुने हुए आर्किटेक्चर की सीमाओं को समझने से आप उत्पादन शुरू होने से पहले इंजीनियरिंग नियंत्रण लागू कर सकते हैं। सक्रिय योजना भयावह टूलींग विफलताओं और सुविधा क्षति को रोकती है।
यदि आपको किसी प्रक्रिया के लिए उसकी अधिकतम क्षमता के करीब सी-फ्रेम का उपयोग करना है, तो आपको कोणीय विक्षेपण के जोखिम को कम करना होगा। उबासी को नजरअंदाज करने से आपकी टूलींग नष्ट हो जाएगी।
सबसे पहले, खरीदारी चरण के दौरान एक भारी-शुल्क वाला फ़्रेम निर्दिष्ट करें। प्रबलित रियर कॉलम और मोटी साइड प्लेट वाले मॉडल देखें। दूसरा, प्रेस को उसके अधिकतम रेटेड टन भार से काफी नीचे संचालित करें। यदि आपको 100 टन बल की आवश्यकता है, तो 150 टन की प्रेस खरीदें। 60% क्षमता पर चलने से फ्रेम फ्लेक्स काफी कम हो जाता है।
अंत में, हेवी-ड्यूटी गाइड पिन और बुशिंग वाले डाई सेट का उपयोग करें। गाइड पिन ऊपरी और निचले डाई हिस्सों को संरेखित रहने के लिए मजबूर करते हैं, जिससे फ्रेम जम्हाई के कारण होने वाले कुछ पार्श्व तनाव को अवशोषित किया जा सकता है। हालांकि यह घिसाव को फ्रेम के बजाय गाइड पिन में स्थानांतरित करता है, टूटे हुए कार्बाइड पंच को बदलने की तुलना में पिन को बदलना बहुत सस्ता है। आप डिफ्लेक्शन मॉनिटर भी स्थापित कर सकते हैं जो प्रोग्राम की गई सीमा से अधिक जम्हाई लेने पर प्रेस को रोक देता है।
एच-फ़्रेम स्थापित करने के लिए व्यापक सुविधा योजना की आवश्यकता होती है। आप इसे आसानी से फर्श पर गिराकर प्लग इन नहीं कर सकते। आपको स्थान और पहुंच सीमाओं का सक्रिय रूप से प्रबंधन करना होगा।
प्रेस आने से पहले अपने डाई-हैंडलिंग उपकरण की योजना बनाएं। चूँकि आप साइड से डाई लोड नहीं कर सकते, इसलिए आपको यह सुनिश्चित करना होगा कि आपके पास डाई कार्ट या फोर्कलिफ्ट के लिए प्रेस के सामने पर्याप्त गलियारा स्थान हो। यदि डाई असाधारण रूप से भारी हैं, तो आपको विशेष रूप से उस प्रेस स्टेशन के लिए एक ओवरहेड ब्रिज क्रेन स्थापित करने की आवश्यकता हो सकती है। अपने सेटअप क्रू के लिए भारी टूलींग की स्थिति को आसान बनाने के लिए बोल्स्टर प्लेट में हाइड्रोलिक डाई लिफ्टर जोड़ने पर विचार करें।
अपनी संरचनात्मक नींव आवश्यकताओं का तुरंत आकलन करें। उच्च-टन भार वाले एच-फ़्रेम बड़े पैमाने पर गतिशील भार उत्पन्न करते हैं। वे अत्यधिक बल के साथ नीचे की ओर मुक्का मारते हैं, जिससे फर्श पर झटका लगता है। एक मानक 6 इंच का कंक्रीट स्लैब इस तनाव के तहत टूट जाएगा। आपको अक्सर मौजूदा फर्श को काटना होगा, गड्ढा खोदना होगा और एक विशेष, स्टील-प्रबलित कंक्रीट आइसोलेशन पैड डालना होगा। इस नींव कार्य की योजना बनाने में विफल रहने से स्थापना में बड़े पैमाने पर देरी होगी।
सी फ्रेम प्रेस बनाम एच फ्रेम प्रेस के बीच का चुनाव अंततः आपकी सटीक सहनशीलता की कठोरता, आपके भागों के भौतिक आयाम और मशीन की गतिशीलता के लिए आपकी सुविधा की आवश्यकता पर निर्भर करता है। कोई सार्वभौमिक रूप से बेहतर डिज़ाइन नहीं है। आपके विशिष्ट वर्कफ़्लो के लिए केवल सही इंजीनियरिंग अनुप्रयोग है।
यदि आपका ऑपरेशन हल्के से मध्यम कार्यों के लिए गति, न्यूनतम पदचिह्न, पोर्टेबिलिटी और ऑपरेटर पहुंच को प्राथमिकता देता है, तो आपको सी-फ्रेम को शॉर्टलिस्ट करना चाहिए। वे तीव्र विनिर्माण के लिए आवश्यक लचीलापन प्रदान करते हैं। यदि आपका ऑपरेशन उच्च टन भार, शून्य कोणीय विक्षेपण और बड़े भागों के लिए हेवी-ड्यूटी फॉर्मिंग की मांग करता है, तो आपको एच-फ्रेम को शॉर्टलिस्ट करना होगा। सटीक कार्य के लिए बंद-लूप कठोरता पर कोई समझौता नहीं किया जा सकता है।
अपने उपकरण चयन को अंतिम रूप देने के लिए, निम्नलिखित चरणों का पालन करें:
अपने सबसे कठिन अनुप्रयोग के लिए आवश्यक सटीक टन भार की गणना करें, फिर मशीन को अधिकतम क्षमता पर चलाने से रोकने के लिए 20% सुरक्षा मार्जिन जोड़ें।
यह पहचानने के लिए कि क्या कोणीय विक्षेपण पहले से ही छिपे हुए रखरखाव के मुद्दों का कारण बन रहा है, अपनी वर्तमान मशीनों पर डाई घिसाव के इतिहास की समीक्षा करें।
अपने उपलब्ध फर्श स्थान को मापें, जिसमें डाई कार्ट और सामग्री प्रबंधन उपकरण के लिए आवश्यक गलियारे की चौड़ाई भी शामिल है।
यह सत्यापित करने के लिए एक संरचनात्मक इंजीनियर से परामर्श लें कि आपका कंक्रीट फर्श एक नई स्थापना के गतिशील सदमे भार को संभाल सकता है।
प्रेस कॉन्फ़िगरेशन और पूर्ण स्टैम्पिंग-लाइन समाधानों का मूल्यांकन करने वाले निर्माताओं के लिए, झेजियांग जिनाओलन मशीन टूल ने 1983 से स्टैम्पिंग उपकरण में विशेषज्ञता हासिल की है और 25 से 2,400 टन तक के मैकेनिकल प्रेस का निर्माण करता है। प्रेस मशीनों से परे, कंपनी ने अधिक संपूर्ण उत्पादन-लाइन आवश्यकताओं का समर्थन करने के लिए प्रगतिशील डाई स्टैम्पिंग लाइनों, फीडिंग सिस्टम, स्टैम्पिंग डाइज़, ट्रांसफर उपकरण और बुद्धिमान प्रेस नियंत्रण में एकीकृत क्षमताएं विकसित की हैं।
उ: आम तौर पर 200-250 टन तक, हालांकि कस्टम बिल्ड मौजूद हैं। इसके अलावा, एच-फ्रेम सुरक्षित और सटीक संचालन के लिए संरचनात्मक रूप से आवश्यक हैं। गैप-फ़्रेम डिज़ाइन को इस सीमा से आगे धकेलने के लिए फ़्रेम को अत्यधिक दबाव में झुकने से रोकने के लिए अव्यवहारिक रूप से बड़े रियर कॉलम की आवश्यकता होती है।
उत्तर: खुले सामने के डिज़ाइन के कारण, उच्च दबाव के कारण "सी" आकार थोड़ा सा खुल जाता है। पिछला स्तंभ आधार के रूप में कार्य करता है। यह लचीलापन रैम और बिस्तर के बीच समानता को बदल देता है, जिससे ऊपरी उपकरण स्ट्रोक के दौरान संरेखण से थोड़ा बाहर झुक जाता है।
ए: दोनों को स्वचालित किया जा सकता है, लेकिन एच-फ्रेम को आम तौर पर उनकी कठोरता के कारण निरंतर कॉइल फीडिंग और प्रगतिशील डाई के लिए पसंद किया जाता है। सी-फ़्रेम रोबोटिक पिक-एंड-प्लेस सिस्टम के लिए उत्कृष्ट हैं क्योंकि खुले किनारे रोबोटिक हथियारों को भागों को लोड करने और उतारने के लिए अबाधित पहुंच प्रदान करते हैं।
ए: उच्च-टन भार वाले एच-फ्रेम को वजन और परिचालन कंपन को प्रबंधित करने के लिए अक्सर प्रबलित कंक्रीट पैड या गड्ढे नींव की आवश्यकता होती है। भारी स्टैम्पिंग के दौरान उत्पन्न गतिशील शॉकवेव्स मानक कारखाने के फर्श को तोड़ सकती हैं। यह अधिकांश फ्रीस्टैंडिंग, पोर्टेबल सी-फ्रेम के विपरीत है जो मानक स्लैब पर बैठते हैं।
उत्तर: आमतौर पर इसकी अनुशंसा नहीं की जाती है. गहरी ड्राइंग के लिए सामग्री को फटने से बचाने के लिए समान दबाव और सख्त समानता की आवश्यकता होती है। कोई भी कोणीय विक्षेपण ड्रा को ख़राब कर देगा। यह कठोर, शून्य-विक्षेपण एच-फ्रेम को गहरे ड्राइंग अनुप्रयोगों के लिए उद्योग मानक बनाता है।
ए: सी-फ्रेम आम तौर पर अबाधित साइड एक्सेस के कारण तेजी से टूलींग परिवर्तन की अनुमति देते हैं। तकनीशियन डाइज़ को आसानी से स्लाइड कर सकते हैं। एच-फ़्रेम को साइड-कॉलम अवरोधों के कारण विशेष डाई पुनर्प्राप्ति सिस्टम, डाई कार्ट या ओवरहेड क्रेन की आवश्यकता हो सकती है जो केवल सामने या पीछे लोडिंग को मजबूर करती है।
