सही मैकेनिकल पावर प्रेस आर्किटेक्चर का चयन करना एक उच्च जोखिम वाला पूंजीगत व्यय है। गलत चुनाव करें, और आपको समय से पहले टूलींग खराब होने, उच्च स्क्रैप दर और बर्बाद फर्श की जगह का सामना करना पड़ेगा। निर्णय आपके उपकरण की संरचनात्मक सीमाओं को समझने पर निर्भर करता है। आपको मशीन की जटिलता, प्रारंभिक निवेश और चक्र समय के प्रबंधन के मुकाबले बड़े डाई, व्यापक वर्कपीस और ऑफ-सेंटर लोड को समायोजित करने के बीच इंजीनियरिंग तनाव को संतुलित करना होगा।
प्रत्येक स्टैम्पिंग ऑपरेशन के लिए संरचनात्मक कठोरता और बल वितरण के लिए एक विशिष्ट दृष्टिकोण की आवश्यकता होती है। एक प्रेस जो छोटे वॉशरों की हाई-स्पीड ब्लैंकिंग के लिए दोषरहित काम करती है, जब एक विस्तृत, मल्टी-स्टेशन प्रोग्रेसिव डाई चलाने का काम सौंपा जाएगा तो वह संभवतः विफल हो जाएगी। निवेश पर दीर्घकालिक रिटर्न सुनिश्चित करने के लिए, आपको सिंगल और डबल क्रैंक डिज़ाइन के बीच तकनीकी अंतर का मूल्यांकन करना चाहिए। इस मूल्यांकन के लिए साधारण टन भार रेटिंग से परे देखने और यह जांचने की आवश्यकता है कि टूलींग पर बल कैसे लगाया जाता है, फ्रेम विक्षेपण को कैसे संभालता है, और आपके विशिष्ट धातु निर्माण को क्या निर्देशित करने की आवश्यकता है।
विषयसूची

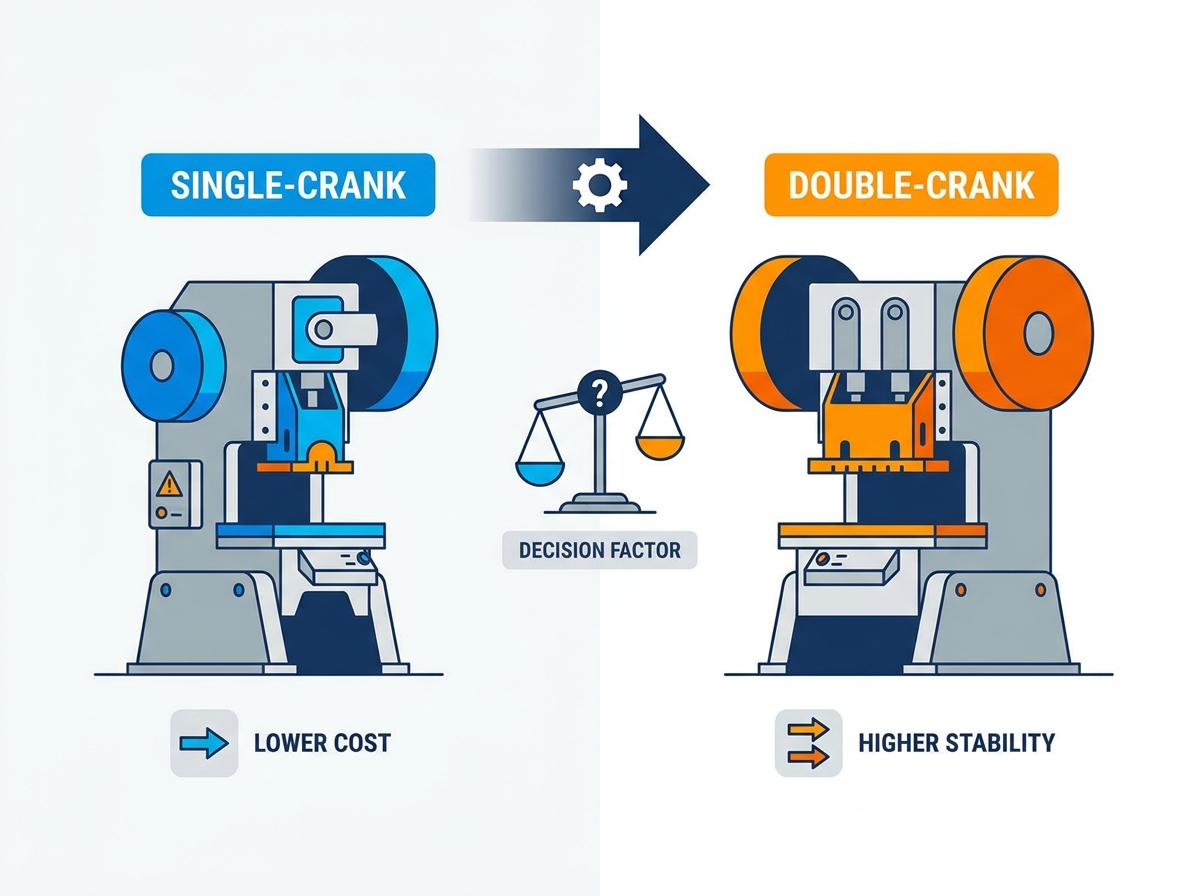

बल वितरण: एकल क्रैंक प्रेस केंद्रीय रूप से बल लागू करते हैं, जिससे वे छोटे, सममित डाई के लिए आदर्श बन जाते हैं; डबल क्रैंक प्रेस व्यापक बिस्तर आकार पर सटीकता बनाए रखते हुए, दो कनेक्शन बिंदुओं पर बल वितरित करते हैं।
स्लाइड समानांतरवाद: डबल क्रैंक आर्किटेक्चर स्वाभाविक रूप से ऑफ-सेंटर लोडिंग से विक्षेपण का विरोध करते हैं, जो जटिल या असममित मुद्रांकन संचालन के लिए टूल जीवन को महत्वपूर्ण रूप से बढ़ाते हैं।
लागत बनाम क्षमता: सिंगल क्रैंक मशीनें कम प्रारंभिक कैपेक्स और हल्के-से-मध्यम ड्यूटी कार्यों के लिए सरल रखरखाव प्रदान करती हैं, जबकि डबल क्रैंक मशीनों को उच्च निवेश की आवश्यकता होती है, लेकिन बड़े प्रगतिशील डाई और हेवी-ड्यूटी अनुप्रयोगों को चलाने की क्षमता को अनलॉक करती है।
अंगूठे का चयन नियम: केवल टन भार आवश्यकताओं पर निर्भर रहने के बजाय, अपने सबसे बड़े पासे के बाएं से दाएं आयाम, वर्कपीस के आकार और ऑफ-सेंटर लोड की गंभीरता के आधार पर चुनें।
एकल क्रैंक प्रेस का इंजीनियरिंग डिज़ाइन विशिष्ट अनुप्रयोगों के लिए सीधा और अत्यधिक प्रभावी है। यह एकल पिटमैन आर्म का उपयोग करता है जो सनकी शाफ्ट को सीधे स्लाइड के केंद्र से जोड़ता है। जैसे ही क्रैंकशाफ्ट घूमता है, पिटमैन आर्म इस रोटरी गति को रैखिक गति में परिवर्तित कर देता है, जिससे स्टैम्पिंग ऑपरेशन करने के लिए स्लाइड को नीचे की ओर चलाया जाता है। मशीन का पूरा बल इस एकल, विशाल कनेक्शन बिंदु के माध्यम से संचालित होता है।
यह वास्तुकला एक विशिष्ट यांत्रिक लाभ प्रदान करती है। असेंबली सरल है, इसमें कम चलने वाले हिस्से, बीयरिंग और कनेक्शन बिंदु शामिल हैं। यह सरलता प्रेस बेड के केंद्र तक सीधे अत्यधिक कुशल बल वितरण में तब्दील हो जाती है। जब पासा पूरी तरह से पिटमैन बांह के नीचे केंद्रित होता है, तो बल वेक्टर सीधे नीचे की ओर जाता है। यह ऊर्जा हस्तांतरण को अधिकतम करता है और प्रेस फ्रेम पर तनाव को कम करता है, जिससे मशीन न्यूनतम कंपन के साथ उच्च गति पर काम कर सकती है।
हालाँकि, इस डिज़ाइन की सख्त भौतिक सीमाएँ हैं। चूँकि स्लाइड को एक ही केंद्रीय बिंदु से संचालित किया जाता है, यदि लोड पूरी तरह से केंद्रित नहीं है तो यह पलटने के लिए अतिसंवेदनशील है। जब एक स्टैम्पिंग ऑपरेशन एक ऑफ-सेंटर लोड उत्पन्न करता है, तो यह एक क्षणिक बल बनाता है। यह बल स्लाइड को बोल्स्टर प्लेट के समानांतर झुकाने का प्रयास करता है। प्रेस गिब्स को इस पार्श्व बल को अवशोषित करना चाहिए। समय के साथ, यह गिब घिसाव को तेज करता है, स्लाइड को संरेखण से बाहर कर देता है, और टूलींग को गंभीर क्षति पहुंचाता है।
एकल क्रैंक मशीनें चलाने वाले ऑपरेटरों को डाई प्लेसमेंट पर सख्त ध्यान देना चाहिए। यहां तक कि लोड के केंद्र में थोड़ी सी भी गलत गणना के कारण पंच एक कोण पर डाई मैट्रिक्स में प्रवेश कर सकता है। हाई-स्पीड ब्लैंकिंग ऑपरेशन में, इस कोणीय प्रविष्टि के कारण काटने वाले किनारे तेजी से कुंद हो जाते हैं और तैयार भागों पर अस्वीकार्य गड़गड़ाहट होती है।
एक डबल क्रैंक प्रेस स्लाइड को चलाने के लिए दोहरी पिटमैन आर्म्स का उपयोग करता है। मशीन के आकार और क्षमता के आधार पर, ये पिटमैन हथियार या तो एक चौड़े क्रैंकशाफ्ट या दोहरे सिंक्रनाइज़ क्रैंकशाफ्ट और कनेक्टिंग रॉड्स द्वारा संचालित होते हैं। यह डिज़ाइन मौलिक रूप से बदलता है कि स्लाइड और नीचे टूलींग पर बल कैसे लगाया जाता है, जिससे भार बहुत व्यापक भौतिक क्षेत्र में फैल जाता है।
प्राथमिक यांत्रिक लाभ स्थिरता है। निलंबन के दो बिंदुओं का उपयोग करके, प्रेस बहुत व्यापक बाएं से दाएं विस्तार में बेहतर मार्गदर्शन प्रदान करता है। दोहरे कनेक्शन स्लाइड को स्थिर करने का कार्य करते हैं, ऑफ-सेंटर लोड द्वारा उत्पन्न टिपिंग बलों का सक्रिय रूप से विरोध करते हैं। यह सुनिश्चित करता है कि स्लाइड पूरे स्ट्रोक के दौरान बिस्तर के समानांतर बनी रहे, तब भी जब डाई के एक तरफ भारी गठन होता है और दूसरी तरफ हल्का छेद होता है।
इस दोहरे-बिंदु निलंबन को लागू करने से विशिष्ट संरचनात्मक आवश्यकताएं उत्पन्न होती हैं। डबल क्रैंक प्रेस व्यापक मुकुट और बिस्तर को सहारा देने के लिए भारी फ्रेम की मांग करते हैं। ड्राइव ट्रेनें स्वाभाविक रूप से अधिक जटिल होती हैं, जिससे यह सुनिश्चित करने के लिए सटीक गियरिंग की आवश्यकता होती है कि दोनों पिटमैन हथियार सही सिंक्रनाइज़ेशन में चलते हैं। यदि एक पक्ष दूसरे से एक सेकंड का अंश भी पीछे रहता है, तो स्लाइड गिब्स में बंध जाएगी। नतीजतन, इन मशीनों को कारखाने के फर्श पर एक बड़े समग्र पदचिह्न की आवश्यकता होती है और यह पूंजीगत उपकरण के अधिक बड़े हिस्से का प्रतिनिधित्व करती है।
सिंक्रोनाइज़ेशन आम तौर पर ट्विन पिनियन गियर चलाने वाले विशाल बुल गियर के माध्यम से, या बड़े स्ट्रेट साइड मॉडल पर ट्विन-ड्राइव सेटअप के माध्यम से प्राप्त किया जाता है। यह यांत्रिक जुड़ाव गारंटी देता है कि नीचे की ओर जाने वाला बल संतुलित रहता है। जब एक भारी प्रगतिशील डाई बाईं ओर 300 टन बल और दाईं ओर केवल 50 टन की मांग करती है, तो दोहरे पिटमैन स्लाइड को विक्षेपित किए बिना अंतर को अवशोषित करते हैं।
आपके द्वारा चुना गया क्रैंक डिज़ाइन प्रेस की फ़्रेम शैली से काफी प्रभावित होता है। एकल क्रैंक कॉन्फ़िगरेशन पारंपरिक सी-फ़्रेम, या गैप फ़्रेम, प्रेस के लिए उद्योग मानक है। सी-फ़्रेम का खुला मोर्चा और किनारे मैन्युअल पार्ट फीडिंग और टूलींग समायोजन के लिए उत्कृष्ट पहुंच प्रदान करते हैं। जब इसे एक ही क्रैंक के साथ जोड़ा जाता है, तो यह एक बहुमुखी, उच्च गति वाली मशीन बनाती है जो सामान्य स्टैम्पिंग कार्यों और माध्यमिक संचालन के लिए उपयुक्त होती है।
निर्माता सी-फ़्रेम डबल क्रैंक प्रेस का भी उत्पादन करते हैं। यह हाइब्रिड डिज़ाइन एक सम्मोहक मध्य मार्ग प्रदान करता है। यह सी-फ्रेम की तीन-तरफा पहुंच विशेषता को बनाए रखते हुए एक डबल क्रैंक सिस्टम का व्यापक बिस्तर और बेहतर स्लाइड मार्गदर्शन प्रदान करता है। यह ऑपरेटरों को बड़े पैमाने पर स्ट्रेट साइड प्रेस तक कदम बढ़ाए बिना व्यापक वर्कपीस या छोटे प्रगतिशील डाई चलाने की अनुमति देता है। हालाँकि, सी-फ्रेम अभी भी गैपिंग के अधीन हैं, जहां प्रेस का गला भारी टन भार के तहत खुलता है, जिससे कोणीय विक्षेपण होता है।
भारी, चौड़ी प्रगतिशील डाई स्टैम्पिंग के लिए, स्ट्रेट साइड डबल क्रैंक प्रेस अंतिम मानक बना हुआ है। सीधे साइड फ़्रेम में चार ऊर्ध्वाधर स्तंभ होते हैं जो सी-फ़्रेम में सामान्य कोणीय विक्षेपण को समाप्त करते हैं। इन फ़्रेमों को अक्सर हाइड्रोलिक नट के साथ पहले से तनावग्रस्त बड़े पैमाने पर स्टील टाई रॉड्स द्वारा एक साथ रखा जाता है। जब आप कठोर चार-स्तंभ डिज़ाइन को डबल क्रैंक के दोहरे-बिंदु निलंबन के साथ जोड़ते हैं, तो आप अधिकतम संरचनात्मक अखंडता और सटीकता प्राप्त करते हैं।
प्रेस बेड के आकार को आपके डाई और वर्कपीस आयामों से मेल खाना एक सख्त इंजीनियरिंग आवश्यकता है। एक सामान्य दिशानिर्देश यह निर्देश देता है कि उचित भार वितरण सुनिश्चित करने के लिए टूलींग को बाएं से दाएं बिस्तर आयाम के कम से कम दो-तिहाई हिस्से को कवर करना चाहिए। यदि बड़े बिस्तर के लिए पासा बहुत छोटा है, तो संकेंद्रित बल के कारण स्लाइड केंद्र में नीचे की ओर झुक सकती है।
एकल क्रैंक प्रेस सख्ती से छोटे से मध्यम डाई तक ही सीमित हैं। यदि आप एकल क्रैंक प्रेस में एक विस्तृत डाई लगाते हैं, तो टूलींग के सिरे केंद्रीय कनेक्शन बिंदु पर लटक जाएंगे। जब प्रेस चक्र होता है, तो स्लाइड के असमर्थित सिरे ऊपर की ओर झुक सकते हैं। यह असमान दबाव तेजी से डाई घिसने, खराब हिस्से की गुणवत्ता का कारण बनता है, और अंततः पिटमैन बांह को फ्रैक्चर कर सकता है या सनकी शाफ्ट को चकनाचूर कर सकता है।
डबल क्रैंक प्रेस को विशेष रूप से बड़े, मल्टी-स्टेशन प्रगतिशील डाई और भारी वर्कपीस को समायोजित करने के लिए इंजीनियर किया जाता है। दो पिटमैन भुजाओं की विस्तृत दूरी इसकी पूरी लंबाई में स्लाइड का समर्थन करती है। यह संरचनात्मक अखंडता आपको स्लाइड की समानता या तैयार भाग की गुणवत्ता से समझौता किए बिना कई गठन स्टेशनों के माध्यम से विस्तृत कॉइल स्टॉक चलाने की अनुमति देती है।
पैरामीटर | एकल क्रैंक प्रेस क्षमता | डबल क्रैंक प्रेस क्षमता |
|---|---|---|
अधिकतम डाई चौड़ाई | बिस्तर क्षेत्र का 50% केंद्र तक सीमित | बाएं से दाएं बिस्तर क्षेत्र के 90% तक फैला हो सकता है |
ऑफ-सेंटर लोड सहनशीलता | बहुत कम; गंभीर स्लाइड टिपिंग की संभावना | उच्च; दोहरे पिटमैन उतार-चढ़ाव वाले क्षणों का विरोध करते हैं |
प्रगतिशील डाई उपयुक्तता | गरीब; केवल बहुत छोटे, कॉम्पैक्ट डाइज़ के लिए उपयुक्त | उत्कृष्ट; लंबे, मल्टी-स्टेशन डाईज़ के लिए डिज़ाइन किया गया |
स्लाइड विक्षेपण जोखिम | स्लाइड के बाहरी किनारों पर ऊँचा | स्लाइड के पूरे विस्तार में कम |
स्लाइड समानतावाद पूरे स्टैम्पिंग स्ट्रोक के दौरान स्लाइड की पूरी तरह से सपाट और बोल्स्टर प्लेट के समानांतर रहने की क्षमता को संदर्भित करता है। सटीक धातु निर्माण में, सख्त समानता बनाए रखना गैर-परक्राम्य है। यहां तक कि एक इंच के कुछ हजारवें विक्षेपण के कारण भी घूंसे कट सकते हैं, टुकड़े हो सकते हैं और हिस्से गुणवत्ता निरीक्षण में विफल हो सकते हैं। आधुनिक प्रेस इस संरेखण को बनाए रखने के लिए आठ-बिंदु गिबिंग सिस्टम का उपयोग करते हैं, लेकिन गिब्स केवल इतना ही कर सकते हैं यदि कोर आर्किटेक्चर नौकरी से मेल नहीं खाता है।
ऑफ-सेंटर लोडिंग स्लाइड समानता का प्राथमिक दुश्मन है। प्रोग्रेसिव स्टैम्पिंग में, आपके पास अक्सर भारी रेखांकन या सिक्के गढ़ने जैसे ऑपरेशन पासे के एक सिरे पर होते हैं, जबकि हल्के छेदन दूसरे सिरे पर होते हैं। इससे एक असममित भार पैदा होता है। भाग को बनाने के लिए आवश्यक बल स्लाइड के नीचे केंद्रित नहीं है, जिससे एक गंभीर टिपिंग क्षण पैदा होता है जो स्लाइड को उसके ट्रैक से बाहर निकालने का प्रयास करता है।
डबल क्रैंक प्रेस का डुअल-पॉइंट सस्पेंशन इस स्लाइड टिपिंग को प्रभावी ढंग से कम करता है। जब एक असममित भार स्लाइड के एक तरफ ऊपर की ओर बढ़ता है, तो संबंधित पिटमैन भुजा बल का विरोध करती है, जबकि दूसरा पिटमैन भुजा विपरीत दिशा को स्थिर रखती है। यह यांत्रिक प्रतिरोध सख्त सहनशीलता बनाए रखता है और सबसे अधिक मांग वाली ऑफ-सेंटर स्थितियों के तहत नाजुक टूलींग की रक्षा करता है।
धातु निर्माण उद्योग में एक आम ग़लतफ़हमी यह है कि एक डबल क्रैंक प्रेस स्वचालित रूप से एकल क्रैंक प्रेस की तुलना में दोगुना टन भार प्रदान करता है। यह गलत है। 200 टन का सिंगल क्रैंक प्रेस और 200 टन का डबल क्रैंक प्रेस दोनों अधिकतम 200 टन बल प्रदान करते हैं। अंतर पूरी तरह से इस बात में निहित है कि उस टन भार को पूरे बिस्तर पर कैसे वितरित किया जाता है।
एक एकल क्रैंक प्रेस अपने पूर्ण रेटेड टन भार को सीधे मशीन की केंद्र रेखा के नीचे केंद्रित करता है। एक डबल क्रैंक प्रेस अपने रेटेड टन भार को दो कनेक्शन बिंदुओं पर वितरित करता है। इसलिए, आपको अपने डाई क्षेत्र के प्रति वर्ग इंच आवश्यक टन भार की गणना करनी चाहिए। यदि आपको एक छोटे से क्षेत्र में अत्यधिक संकेंद्रित बल की आवश्यकता है, तो एक एकल क्रैंक अत्यधिक कुशल है। यदि आपको उस बल को 72-इंच चौड़े प्रगतिशील डाई में फैलाने की आवश्यकता है, तो डबल क्रैंक का वितरित टन भार अनिवार्य है।
एकल क्रैंक बनाम डबल क्रैंक प्रेस का मूल्यांकन करते समय , आपको अपने टूलींग की भौतिक चौड़ाई के विरुद्ध अपने टन भार वक्र को मैप करना होगा। डबल क्रैंक प्रेस में एक छोटे, ऑफ-सेंटर क्षेत्र में उच्च टन भार लागू करने से वास्तव में पिटमैन कनेक्शन में से एक को अधिभारित किया जा सकता है, भले ही कुल प्रेस टन भार रेटिंग पार न हो। आपको रिवर्स टन भार, या स्नैप-थ्रू शॉक का भी हिसाब रखना चाहिए, जो तब होता है जब पंच सामग्री के माध्यम से टूट जाता है। डबल क्रैंक प्रेस आम तौर पर व्यापक स्पैन में इस झटके को बेहतर ढंग से अवशोषित करते हैं।
स्ट्रोक प्रति मिनट (एसपीएम) क्षमताएं दो आर्किटेक्चर के बीच काफी भिन्न होती हैं। उत्पादन की गति सीधे गतिमान घटकों के द्रव्यमान और स्ट्रोक की लंबाई से जुड़ी होती है। सिंगल क्रैंक प्रेस में आम तौर पर हल्की स्लाइड, सिंगल पिटमैन आर्म और अधिक कॉम्पैक्ट ड्राइव ट्रेन की सुविधा होती है। क्लच और ब्रेक तंत्र में जुड़ाव और विघटन के दौरान काबू पाने के लिए कम जड़ता होती है।
चूँकि उनका गतिमान द्रव्यमान कम होता है, एकल क्रैंक प्रेस आम तौर पर बहुत अधिक गति प्राप्त करते हैं। वे तेजी से स्लाइड को तेज और धीमा कर सकते हैं, जिससे वे तेजी से, हल्के-कर्तव्य ब्लैंकिंग संचालन के लिए असाधारण रूप से उपयुक्त हो जाते हैं जहां चक्र समय लाभप्रदता का प्राथमिक चालक होता है। कुछ एकल क्रैंक मशीनें निरंतर संचालन में प्रति मिनट सैकड़ों स्ट्रोक से अधिक हो सकती हैं।
डबल क्रैंक प्रेस काफी अधिक द्रव्यमान वहन करते हैं। चौड़ी स्लाइड, दोहरे पिटमैन और भारी गियरिंग के लिए एक स्ट्रोक पूरा करने के लिए अधिक समय की आवश्यकता होती है। जबकि वे कम एसपीएम पर काम करते हैं, उनका मूल्य एक साथ कई स्टेशनों पर जटिल, भारी-भरकम फॉर्मिंग करने की उनकी क्षमता में निहित है। वे द्वितीयक संचालन पर निर्भर रहने के बजाय हर स्ट्रोक के साथ एक तैयार, जटिल भाग का उत्पादन करते हैं, जो अंततः जटिल असेंबली के लिए समग्र थ्रूपुट को बढ़ाता है।
इन दो प्रेस प्रकारों के बीच अग्रिम लागत असमानता पर्याप्त है। डबल क्रैंक प्रेस के निर्माण के लिए काफी अधिक कच्चे माल की आवश्यकता होती है। दोहरे निलंबन बिंदुओं को सहारा देने के लिए फ्रेम चौड़े और मोटे हैं। ड्राइव ट्रेनों में जटिल मशीनिंग, सिंक्रोनाइज़्ड गियरिंग और भारी क्लच और ब्रेक शामिल होते हैं। इस इंजीनियरिंग जटिलता के परिणामस्वरूप स्वाभाविक रूप से उच्च प्रारंभिक पूंजी व्यय होता है।
प्रारंभिक CapEx में शिपिंग और हेराफेरी की लागत भी महत्वपूर्ण भूमिका निभाती है। स्ट्रेट साइड डबल क्रैंक प्रेस को अक्सर परिवहन के लिए विशेष लो-बॉय ट्रेलरों और स्थापना के लिए हेवी-लिफ्ट गैन्ट्री की आवश्यकता होती है। एकल क्रैंक प्रेस, विशेष रूप से सी-फ्रेम मॉडल, को अक्सर मानक हेवी-ड्यूटी फोर्कलिफ्ट के साथ ले जाया जा सकता है और मानक फ्लैटबेड पर भेजा जा सकता है, जिससे तैनाती की लागत काफी कम हो जाती है।
एकल क्रैंक प्रेस प्रवेश के लिए कम बाधा प्रदान करते हैं। उनके सुव्यवस्थित डिज़ाइन के लिए कम स्टील और सरल विनिर्माण प्रक्रियाओं की आवश्यकता होती है। उच्च-मात्रा, छोटे-भाग उत्पादन पर केंद्रित सुविधाओं के लिए, कम प्रारंभिक कैपेक्स तेजी से आरओआई और अतिरेक के लिए फर्श पर कई मशीनों को तैनात करने की क्षमता की अनुमति देता है। हालाँकि, डबल क्रैंक प्रेस अक्सर अपने भारी-भरकम निर्माण और जटिल, उच्च-मार्जिन वाले कार्यों को संभालने में बहुमुखी प्रतिभा के कारण धीमी गति से मूल्यह्रास करते हैं।
स्लाइड समानता और डाई घिसाव के बीच एक सीधा, मापने योग्य सहसंबंध है। स्टैम्पिंग सुविधा में टूलींग अक्सर सबसे महंगी संपत्ति होती है। जब ऑफ-सेंटर लोडिंग के कारण स्लाइड झुकती है, तो पंच एक कोण पर डाई कैविटी में प्रवेश करता है। यह असमान घिसाव, पित्त और अंततः विनाशकारी मृत्यु दुर्घटनाओं का कारण बनता है। टूटे हुए कार्बाइड पंचों को बदलने में हजारों डॉलर खर्च हो सकते हैं और कई दिनों तक उत्पादन रुक सकता है।
डबल क्रैंक प्रेस की उच्च प्रारंभिक लागत अक्सर टूलींग रखरखाव में भारी कमी से ऑफसेट होती है। सख्त समानता बनाए रखते हुए, प्रेस मरने वालों की रक्षा करता है। आप शार्पनिंग के बीच लंबे समय तक चलने का अनुभव करेंगे, गड़गड़ाहट के कारण कम अस्वीकृत हिस्से होंगे, और महंगे घटकों के टूटने का जोखिम काफी कम होगा। प्रेस फ़्रेम सज़ा को अवशोषित कर लेता है ताकि टूलींग को ऐसा न करना पड़े।
दोनों डिज़ाइनों के बीच रखरखाव की वास्तविकताएँ बहुत भिन्न हैं। सिंगल क्रैंक प्रेस की सेवा आसान और सस्ती है। एकल पिटमैन कनेक्शन और सनकी शाफ्ट तक पहुँचना सीधा है। डबल क्रैंक प्रेस को दोहरे क्रैंकशाफ्ट के सटीक सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए अत्यधिक कुशल तकनीशियनों की आवश्यकता होती है। यदि टाइमिंग थोड़ी सी भी खराब हुई, तो प्रेस बंध जाएगी, जिससे ड्राइव ट्रेन को गंभीर क्षति होगी। मरम्मत में अधिक श्रम लगता है और घटकों के वजन के कारण विशेष उठाने वाले उपकरण की आवश्यकता होती है।
आपकी सुविधा योजना में भौतिक आयाम और वजन को अवश्य शामिल किया जाना चाहिए। एक डबल क्रैंक प्रेस समान टन भार के एकल क्रैंक प्रेस की तुलना में स्वाभाविक रूप से व्यापक और लंबा होता है। इसके लिए सामग्री प्रबंधन और डाई परिवर्तन के लिए छत की ऊंचाई, ओवरहेड क्रेन क्लीयरेंस और गलियारे की चौड़ाई पर सावधानीपूर्वक विचार करने की आवश्यकता है। आपको खरीद आदेश पर हस्ताक्षर करने से पहले यह सुनिश्चित करना होगा कि आपकी सुविधा उपकरण को भौतिक रूप से रख सकती है।
स्थापना की छिपी हुई लागत महत्वपूर्ण हो सकती है। एकल क्रैंक प्रेस, विशेष रूप से छोटे सी-फ़्रेम मॉडल, को अक्सर मानक प्रबलित फ़ैक्टरी फ़्लोर पर सीधे बोल्ट किया जा सकता है। उनका कम द्रव्यमान और केंद्रीकृत बल प्रबंधनीय कंपन उत्पन्न करता है जिसे मानक कंक्रीट बिना टूटे अवशोषित कर सकता है।
भारी डबल क्रैंक प्रेस को अक्सर विशेष फाउंडेशन कार्य की आवश्यकता होती है। एक बड़े बिस्तर पर चौड़े हिस्सों पर मोहर लगाने से उत्पन्न गतिशील भार मानक कंक्रीट फर्श को नष्ट कर सकता है। स्थापना के लिए फर्श को खोदने, अलग-थलग, कई फीट गहरे प्रबलित कंक्रीट के गड्ढे डालने और आसपास के उपकरणों और भवन संरचनाओं को भूकंपीय झटके से बचाने के लिए इंजीनियर कंपन अलगाव पैड स्थापित करने की आवश्यकता हो सकती है।
अति-निर्दिष्ट उपकरणों के जाल में फंसना एक सामान्य कार्यान्वयन जोखिम है। छोटे, केंद्रित भार या मध्यम उत्पादन मात्रा के लिए डबल क्रैंक प्रेस खरीदने से पूंजी बर्बाद होती है। आप उस चौड़ाई और स्थिरीकरण के लिए भुगतान कर रहे हैं जिसकी आपके टूलींग को बिल्कुल आवश्यकता नहीं है।
इसके अलावा, एक बड़े डबल क्रैंक प्रेस के केंद्र में छोटे डाई चलाने से वास्तव में समय के साथ स्लाइड बीच में नीचे की ओर झुक सकती है। इस झुकने वाले प्रभाव के कारण पासे के केंद्र में घूंसे इच्छित सीमा से अधिक गहराई तक घुस जाते हैं, जिससे भाग की सहनशीलता नष्ट हो जाती है। आप अनावश्यक रखरखाव ओवरहेड, उच्च ऊर्जा लागत भी लेते हैं, और कोई परिचालन लाभ प्राप्त किए बिना मूल्यवान फर्श स्थान का त्याग करते हैं।
कम निर्दिष्टीकरण के खतरे कहीं अधिक गंभीर हैं। एक ही क्रैंक प्रेस पर व्यापक प्रगतिशील डाई चलाने का प्रयास विनाशकारी विफलता का एक नुस्खा है। अत्यधिक ऑफ-सेंटर भार स्लाइड को हर एक स्ट्रोक के साथ झुकने के लिए मजबूर करेगा, गिब्स और फ्रेम के खिलाफ लड़ेगा।
यह टिपिंग क्रिया गिब्स, फ्रेम और पिटमैन कनेक्शन पर अत्यधिक तनाव डालती है। समय के साथ, इस अभ्यास के कारण पिटमैन के हथियार टूट गए, प्रेस क्राउन टूट गए और टूलींग टूट गई। परिणामस्वरूप डाउनटाइम, खोया हुआ उत्पादन, और बड़े पैमाने पर मरम्मत की लागत शुरू में छोटी प्रेस खरीदने से बचाए गए पैसे से कहीं अधिक होगी।
इन जोखिमों को कम करने के लिए, आपको मशीन विनिर्देशों को अंतिम रूप देने से पहले अपनी वर्तमान और भविष्य की टूलींग सूची का कठोर ऑडिट करना होगा। आप जिस भी पासे को चलाने का इरादा रखते हैं उसके बाएँ से दाएँ और आगे से पीछे के आयामों का दस्तावेज़ीकरण करें। आवश्यक टनभार, सामग्री की मोटाई और डाई स्टेशनों के भीतर होने वाले विशिष्ट संचालन पर ध्यान दें।
अपनी इंजीनियरिंग टीम को अपने सबसे अधिक मांग वाले हिस्सों के लिए सेंटर-ऑफ़-लोड गणना मैप करने की सलाह दें। सटीक रूप से पहचानें कि डाई लेआउट के भीतर सबसे भारी गठन कहां होता है। यदि लोड का केंद्र डाई के बाएं से दाएं आयाम के मध्य 60% से बाहर आता है, तो आप एक गंभीर ऑफ-सेंटर लोड से निपट रहे हैं जिसके लिए डबल क्रैंक आर्किटेक्चर की आवश्यकता होती है।
आपकी स्वचालित सामग्री प्रबंधन आवश्यकताओं को ध्यान में रखें। वाइड कॉइल फीडर, हेवी-ड्यूटी स्ट्रेटनर और जटिल ट्रांसफर सिस्टम को अक्सर डबल क्रैंक स्ट्रेट साइड प्रेस द्वारा प्रदान की जाने वाली चौड़ी खिड़कियों और बेड स्पेस की आवश्यकता होती है। सुनिश्चित करें कि आपके द्वारा चुना गया प्रेस भौतिक रूप से आपके मौजूदा स्वचालन उपकरण के साथ एकीकृत हो सकता है।
एकल क्रैंक प्रेस विशिष्ट विनिर्माण वातावरण में उत्कृष्टता प्राप्त करता है जहां गति और केंद्रीकृत बल सर्वोपरि हैं। वे उन ऑपरेशनों के लिए वर्कहॉर्स हैं जिनके लिए बड़े पैमाने पर बिस्तर की चौड़ाई या जटिल प्रगतिशील टूलींग की आवश्यकता नहीं होती है।
संकीर्ण कुंडल स्टॉक से छोटे से मध्यम आकार के घटकों की उच्च गति ब्लैंकिंग।
एकल-स्टेशन डाई का उपयोग करके छेदन और छिद्रण ऑपरेशन।
जहां छोटे पदचिह्न में उच्च, संकेंद्रित टन भार की आवश्यकता होती है, वहां छोटे भागों को गढ़ना और उभारना।
द्वितीयक संचालन जहां एक ऑपरेटर द्वारा भागों को मैन्युअल रूप से बिस्तर के केंद्र में डाला जाता है।
अल्पकालिक उत्पादन नौकरियों में बार-बार परिवर्तन और तेजी से सेटअप समय की आवश्यकता होती है।
ये मशीनें हल्के-से-मध्यम ड्यूटी वाले कार्यों को संभालने वाली नौकरी की दुकानों के लिए पूरी तरह से लक्षित हैं। वे मध्यम उत्पादन मात्रा, बार-बार डाई परिवर्तन और सीमित फर्श स्थान वाली सुविधाओं में अच्छी तरह फिट बैठते हैं। उनकी सादगी ऑपरेटरों को कम समय के उत्पादन के लिए स्पिंडल समय को अधिकतम करते हुए, नौकरियों को जल्दी से स्थापित करने और खत्म करने की अनुमति देती है।
डबल क्रैंक प्रेस को हेवी-ड्यूटी, जटिल गठन संचालन के लिए इंजीनियर किया जाता है जो एक विस्तृत भौतिक क्षेत्र में फैला होता है। वे आधुनिक, बहु-चरणीय विनिर्माण प्रक्रियाओं के लिए आवश्यक स्थिरता प्रदान करते हैं जो उच्च परिशुद्धता की मांग करती हैं।
रनिंग लार्ज, मल्टी-स्टेशन प्रोग्रेसिव डाईज़ जो एक ही पास में ब्लैंकिंग, पियर्सिंग और फॉर्मिंग का काम करते हैं।
गहरी ड्राइंग संचालन के लिए लंबे स्ट्रोक के दौरान लगातार, समानांतर दबाव की आवश्यकता होती है।
असममित भाग का निर्माण जहां भार टूलींग के एक तरफ भारी रूप से केंद्रित होता है।
हेवी-ड्यूटी ऑटोमोटिव, उपकरण पैनल और एयरोस्पेस घटक निर्माण।
स्वचालित स्थानांतरण डाई संचालन के लिए भाग स्थानांतरण तंत्र के लिए व्यापक सीधी दूरी की आवश्यकता होती है।
ये प्रेस उच्च मात्रा, निरंतर उत्पादन सुविधाओं से संबंधित हैं। वे ऐसे वातावरण के लिए डिज़ाइन किए गए हैं जिनमें अधिकतम अपटाइम, बड़े वर्कपीस को संभालने और व्यापक, जटिल घटकों पर सख्त सहनशीलता के रखरखाव की आवश्यकता होती है। जब व्यापक अवधि में उपकरण सुरक्षा और भाग सटीकता पर समझौता नहीं किया जा सकता है, तो डबल क्रैंक एकमात्र व्यवहार्य विकल्प है।
परिचालन संबंधी आवश्यकता | अनुशंसित वास्तुकला | इंजीनियरिंग औचित्य |
|---|---|---|
हाई-स्पीड ब्लैंकिंग (छोटे हिस्से) | एकल क्रैंक | कम गतिमान द्रव्यमान तीव्र त्वरण और उच्च एसपीएम की अनुमति देता है। |
व्यापक प्रगतिशील मर जाता है | डबल क्रैंक | डुअल पिटमैन स्लाइड टिपिंग को रोकते हैं और जटिल टूलींग की रक्षा करते हैं। |
भारी ऑफ-सेंटर लोडिंग | डबल क्रैंक | दो-बिंदु निलंबन विक्षेपण के बिना असममित बलों को अवशोषित करता है। |
संकेन्द्रित सिक्का निर्माण | एकल क्रैंक | प्रत्यक्ष केंद्रीय बल अनुप्रयोग एक छोटे से क्षेत्र में ऊर्जा हस्तांतरण को अधिकतम करता है। |
बड़े पैनलों का गहरा चित्रण | डबल क्रैंक | ड्रॉ स्ट्रोक की पूरी लंबाई में सख्त समानता बनाए रखता है। |
सिंगल क्रैंक बनाम डबल क्रैंक प्रेस पर अपने निर्णय को अंतिम रूप देते समय , हमेशा अपने सबसे बड़े, सबसे जटिल पासे के भौतिक आयामों को डिफ़ॉल्ट करें। टनभार समीकरण का केवल एक हिस्सा है; बल वितरण आपके टूलींग के अस्तित्व और आपके भागों की गुणवत्ता को निर्धारित करता है।
अपने सबसे भारी कार्यों के लिए अधिकतम बाएं से दाएं आयाम और ऑफ-सेंटर लोड गंभीरता निर्धारित करने के लिए अपनी मौजूदा डाई इन्वेंट्री का ऑडिट करें।
उचित बल वितरण सुनिश्चित करने के लिए अपने सबसे अधिक मांग वाले प्रगतिशील मुद्रांकन संचालन के लिए प्रति वर्ग इंच आवश्यक टन भार की गणना करें।
विशिष्ट मशीन फ़्रेम आर्किटेक्चर के विरुद्ध अपने सेंटर-ऑफ़-लोड डेटा को मैप करने के लिए एक स्ट्रक्चरल प्रेस इंजीनियर से परामर्श लें।
सुविधा पदचिह्न, ओवरहेड क्लीयरेंस और कंक्रीट नींव आवश्यकताओं को सत्यापित करने के लिए तकनीकी विशिष्टताओं और लेआउट चित्रों का अनुरोध करें।
ए: मुख्य अंतर क्रैंकशाफ्ट और स्लाइड के बीच कनेक्शन बिंदुओं की संख्या है। एक एकल क्रैंक में एक केंद्रीय कनेक्शन होता है, जो बीच में बल केंद्रित करता है। एक डबल क्रैंक में दो कनेक्शन होते हैं, जो बाएं से दाएं व्यापक बिस्तर क्षेत्र में बल वितरित करते हैं।
उत्तर: आपको व्यापक प्रगतिशील डाइज़ में संक्रमण करते समय, बड़े वर्कपीस को संभालते समय, स्लाइड टिपिंग के कारण समय से पहले उपकरण खराब होने का अनुभव करते समय, या स्टैम्पिंग प्रक्रिया के दौरान गंभीर ऑफ-सेंटर लोड उत्पन्न करने वाले कार्यों को करते समय अपग्रेड करना चाहिए।
उत्तर: जरूरी नहीं. उच्च टन भार प्राप्त करने के लिए दोनों आर्किटेक्चर का निर्माण किया जा सकता है। अंतर यह है कि एक डबल क्रैंक प्रेस अपने रेटेड टन भार को बाएं से दाएं व्यापक क्षेत्र में वितरित करता है, जबकि एक एकल क्रैंक इसे केंद्रीय रूप से केंद्रित करता है।
ए: एक डबल क्रैंक का दो-बिंदु निलंबन सक्रिय रूप से टिपिंग बलों का प्रतिरोध करता है जो ऑफ-सेंटर स्टैम्पिंग करते समय होता है। यह एकल केंद्र कनेक्शन के विपरीत, स्लाइड और बिस्तर के बीच सख्त समानता बनाए रखता है, जो असमान भार के तहत झुकने का खतरा होता है।
उत्तर: हाँ, सी-फ़्रेम डबल क्रैंक प्रेस मौजूद हैं। वे बड़े हिस्सों को संभालने के लिए एक व्यापक बिस्तर और बेहतर स्लाइड मार्गदर्शन प्रदान करते हैं, जबकि अभी भी पारंपरिक सी-फ्रेम आर्किटेक्चर के विशिष्ट खुले फ्रंट और साइड एक्सेस को बनाए रखते हैं।
उत्तर: हाँ. उनमें अधिक चलने वाले हिस्से होते हैं, दोहरे पिटमैन या दोहरे क्रैंकशाफ्ट के सटीक सिंक्रनाइज़ेशन की आवश्यकता होती है, और आम तौर पर भारी घटकों को शामिल किया जाता है। इससे नियमित सेवा समय और प्रमुख मरम्मत की जटिलता दोनों बढ़ जाती है।
