शीट मेटल स्टैम्पिंग के लिए सही पावर प्रेस कैसे चुनें

पावर प्रेस प्राप्त करना एक उच्च जोखिम वाले पूंजीगत व्यय का प्रतिनिधित्व करता है जहां सटीकता लाभप्रदता को निर्धारित करती है। उपकरण की अधिक विशिष्टता आवंटित बजट को बर्बाद करती है और सुविधा आवश्यकताओं को बढ़ाती है, जबकि कम विशिष्टता महंगी टूलींग को नष्ट कर देती है, अस्वीकार्य स्क्रैप दरें पैदा करती है और अंततः उत्पादन रोक देती है। विनिर्माण वातावरण ऐसे उपकरणों की मांग करता है जो विशिष्ट परिचालन मापदंडों के साथ पूरी तरह से मेल खाते हों।

उत्पादन आवश्यकताओं के साथ प्रेस क्षमताओं का मिलान करने में केवल टन भार को देखने से कहीं अधिक शामिल है। उत्पादन प्रबंधकों और विनिर्माण इंजीनियरों को चर के एक जटिल मैट्रिक्स का मूल्यांकन करना चाहिए, जिसमें फ्रेम कठोरता, स्लाइड वेग, ड्राइव आर्किटेक्चर और गेज और तन्यता ताकत जैसी भौतिक विशेषताएं शामिल हैं। प्रेस के आकार को एकमात्र निर्णय मीट्रिक मानने से अनिवार्य रूप से विनाशकारी उपकरण विफलता या गंभीर परिचालन संबंधी बाधाएँ उत्पन्न होती हैं।

यह मूल्यांकन ढांचा सही मशीन आर्किटेक्चर के साथ शीट मेटल स्टैम्पिंग आवश्यकताओं को संरेखित करने के लिए एक व्यवस्थित दृष्टिकोण प्रदान करता है। सामग्री व्यवहार, उत्पादन मात्रा और सुविधा बाधाओं का विश्लेषण करके, इंजीनियरिंग टीमें ऐसे उपकरण निर्दिष्ट कर सकती हैं जो लगातार भाग की गुणवत्ता की गारंटी देते हैं और टूलींग की दीर्घायु को अधिकतम करते हैं।

• टन भार एक आधार रेखा है, निष्कर्ष नहीं: आवश्यक पंच क्षमता की गणना में सामग्री कतरनी ताकत, भाग परिधि और समय से पहले प्रेस पहनने को रोकने के लिए 20% सुरक्षा मार्जिन को ध्यान में रखना चाहिए।

• ड्राइव प्रकार अनुप्रयोग को निर्देशित करता है: मैकेनिकल प्रेस उच्च गति वाले ब्लैंकिंग पर हावी होते हैं, जबकि हाइड्रोलिक प्रेस गहरी ड्राइंग के लिए आवश्यक निरंतर बल प्रदान करते हैं।

• फ़्रेम की कठोरता टूलींग के जीवन को प्रभावित करती है: स्ट्रेट-साइड फ़्रेम सी-फ़्रेम की तुलना में बेहतर विक्षेपण प्रतिरोध प्रदान करते हैं, जो सीधे उच्च-सहिष्णुता अनुप्रयोगों में डाई रखरखाव लागत को कम करते हैं।

• दीर्घकालिक अर्थशास्त्र मशीन से आगे बढ़ता है: सुविधा नींव की आवश्यकताएं, स्वचालन अनुकूलता, और ऊर्जा खपत प्रोफाइल दीर्घकालिक आरओआई को भारी रूप से प्रभावित करते हैं।

अपनी पावर प्रेस आवश्यकताओं को कैसे परिभाषित करें

उपयुक्त उपकरण का चयन उन हिस्सों के गहन विश्लेषण से शुरू होता है जिनका आप निर्माण करना चाहते हैं। कच्चे माल और तैयार घटक की प्रत्येक विशेषता स्टैम्पिंग उपकरण की आवश्यक यांत्रिक विशिष्टताओं को भारी रूप से प्रभावित करती है। आप यह समझे बिना किसी मशीन को निर्दिष्ट नहीं कर सकते कि वह किस पर सटीक प्रहार करेगी, उसे कितनी तेजी से उस पर प्रहार करना होगा और अंतिम भाग में कितनी सहनशीलता होनी चाहिए।

भौतिक विशेषताएँ

धातु के भौतिक गुण उसे विकृत करने या कतरने के लिए आवश्यक आधारभूत बल को निर्धारित करते हैं। विभिन्न सामग्रियां बहुत अलग-अलग कतरनी और उपज क्षमता प्रदर्शित करती हैं। स्टैम्पिंग मानक 1.8 मिमी वाणिज्यिक माइल्ड स्टील के लिए एक पूर्वानुमानित बल प्रोफ़ाइल की आवश्यकता होती है। हालाँकि, 1.8 मिमी उन्नत उच्च-शक्ति स्टील (एएचएसएस) या दोहरे चरण मिश्र धातुओं को संसाधित करने का प्रयास सामग्री के विरूपण के अत्यधिक प्रतिरोध को दूर करने के लिए काफी अधिक टन भार और बड़े पैमाने पर संरचनात्मक कठोरता की मांग करता है।

एल्युमीनियम पूरी तरह से अलग प्रकार की चुनौतियाँ प्रस्तुत करता है। जबकि नरम और कम कच्चे टन भार की आवश्यकता होती है, अल्युमीनियम बनाने के संचालन के दौरान गलने और फटने का खतरा होता है। सामग्री को डाई कैविटी में ठीक से प्रवाहित करने की अनुमति देने के लिए अक्सर विशेष स्ट्रोक प्रोफाइल और सटीक स्लाइड वेग नियंत्रण की आवश्यकता होती है। इंजीनियरिंग टीमों को किसी भी मशीनरी का मूल्यांकन करने से पहले सभी वर्तमान और भविष्य के उत्पादन के लिए अधिकतम सामग्री मोटाई, अधिकतम तन्यता ताकत और अधिकतम कतरनी ताकत का दस्तावेजीकरण करना होगा।

उत्पादन की मात्रा और गति लक्ष्य

थ्रूपुट आवश्यकताएँ आवश्यक परिचालन गति स्थापित करती हैं, जिसे स्ट्रोक्स प्रति मिनट (एसपीएम) में मापा जाता है। कम मात्रा वाले कस्टम रन कच्ची गति की तुलना में त्वरित डाई परिवर्तन, सुलभ बिस्तर क्षेत्र और सेटअप लचीलेपन को प्राथमिकता देते हैं। इसके विपरीत, उच्च मात्रा में निरंतर उत्पादन के लिए तीव्र, निर्बाध साइकिलिंग और स्वचालित सामग्री फीडिंग के लिए अनुकूलित उपकरणों की आवश्यकता होती है।

भारी निर्माण और गहरी ड्राइंग संचालन के लिए धीमी गति की आवश्यकता होती है, आमतौर पर 10 से 18 एसपीएम तक। यह धीमी गति सामग्री को बिना फ्रैक्चर के पंच पर फैलने और बहने के लिए पर्याप्त समय देती है। मानक हाई-स्पीड ब्लैंकिंग ऑपरेशन आम तौर पर 125 और 250 एसपीएम के बीच चलते हैं। अल्ट्रा-हाई-स्पीड ब्लैंकिंग अनुप्रयोगों के लिए, जैसे इलेक्ट्रिकल मोटर लेमिनेशन पर स्टैम्पिंग, विशेष उपकरण 1800 एसपीएम तक प्राप्त कर सकते हैं। किसी मशीन को उसके पूर्ण अधिकतम एसपीएम पर लगातार चलाने से क्लच और ब्रेक सिस्टम समय से पहले खराब हो जाएंगे, इसलिए इंजीनियर आमतौर पर लक्ष्य उत्पादन दर की तुलना में 20% अधिक गति देने में सक्षम मशीन निर्दिष्ट करते हैं।

प्रक्रिया आवश्यकताएँ

इच्छित धातु कार्य संचालन आपके उपकरण विकल्पों को प्रतिबंधित करता है। ब्लैंकिंग और पियर्सिंग ऑपरेशन में धातु को काटना शामिल होता है। इसके लिए स्ट्रोक के ठीक नीचे अचानक, उच्च प्रभाव वाले बल की आवश्यकता होती है। धातु को एक विशिष्ट आकार में संपीड़ित करने के लिए सिक्के बनाने के लिए बहुत कम दूरी पर भारी बल की आवश्यकता होती है, जिससे प्रेस को रुकने से रोकने के लिए अत्यधिक फ्रेम कठोरता की आवश्यकता होती है।

गहरी ड्राइंग के लिए लंबे स्ट्रोक के दौरान निरंतर, समान दबाव की आवश्यकता होती है ताकि धातु को साइड की दीवारों पर झुर्रियां पड़े या टूटे बिना डाई कैविटी में खींचा जा सके। प्रगतिशील डाई स्टैम्पिंग, जहां धातु की एक पट्टी एक ही डाई ब्लॉक में कई स्टेशनों से होकर गुजरती है, के लिए असाधारण सटीकता की आवश्यकता होती है। मशीन को सभी स्टेशनों पर एक साथ सही संरेखण बनाए रखना चाहिए, जिसके लिए अत्यधिक कठोर फ्रेम और सटीक फीड टाइमिंग एकीकरण की आवश्यकता होती है।

सटीकता आवश्यकताएँ

तैयार भाग की सहनशीलता सीधे उपकरण की आवश्यक परिशुद्धता को निर्धारित करती है। सख्त सटीकता आवश्यकताओं के लिए अत्यधिक कठोर फ्रेम की आवश्यकता होती है जो लोड के तहत विक्षेपण का विरोध करते हैं। जब कोई फ़्रेम विक्षेपित होता है, तो पंच और डाई संरेखण खो देते हैं। यहां तक ​​कि एक इंच के कुछ हजारवें हिस्से के गलत संरेखण से भी हिस्से बर्दाश्त से बाहर हो जाते हैं, तेजी से घिसाव होता है और अत्यधिक स्क्रैप होता है।

उच्च परिशुद्धता अनुप्रयोगों के लिए उन्नत स्लाइड गाइडिंग सिस्टम की आवश्यकता होती है। मानक चार-पॉइंट गिब्स बुनियादी ब्लैंकिंग के लिए पर्याप्त हो सकते हैं, लेकिन टाइट-टॉलरेंस प्रोग्रेसिव डाइज़ के लिए पूरे स्ट्रोक के दौरान स्लाइड और बेड के बीच सख्त समानता बनाए रखने के लिए आठ-पॉइंट गिब गाइडिंग सिस्टम की आवश्यकता होती है। लागत-कुशल धातु स्टैम्पिंग स्क्रैप को कम करने और डाई रखरखाव अंतराल को बढ़ाने पर निर्भर करती है, जो दोनों चुनी हुई मशीन की अंतर्निहित सटीकता और कठोरता पर बहुत अधिक निर्भर करते हैं।

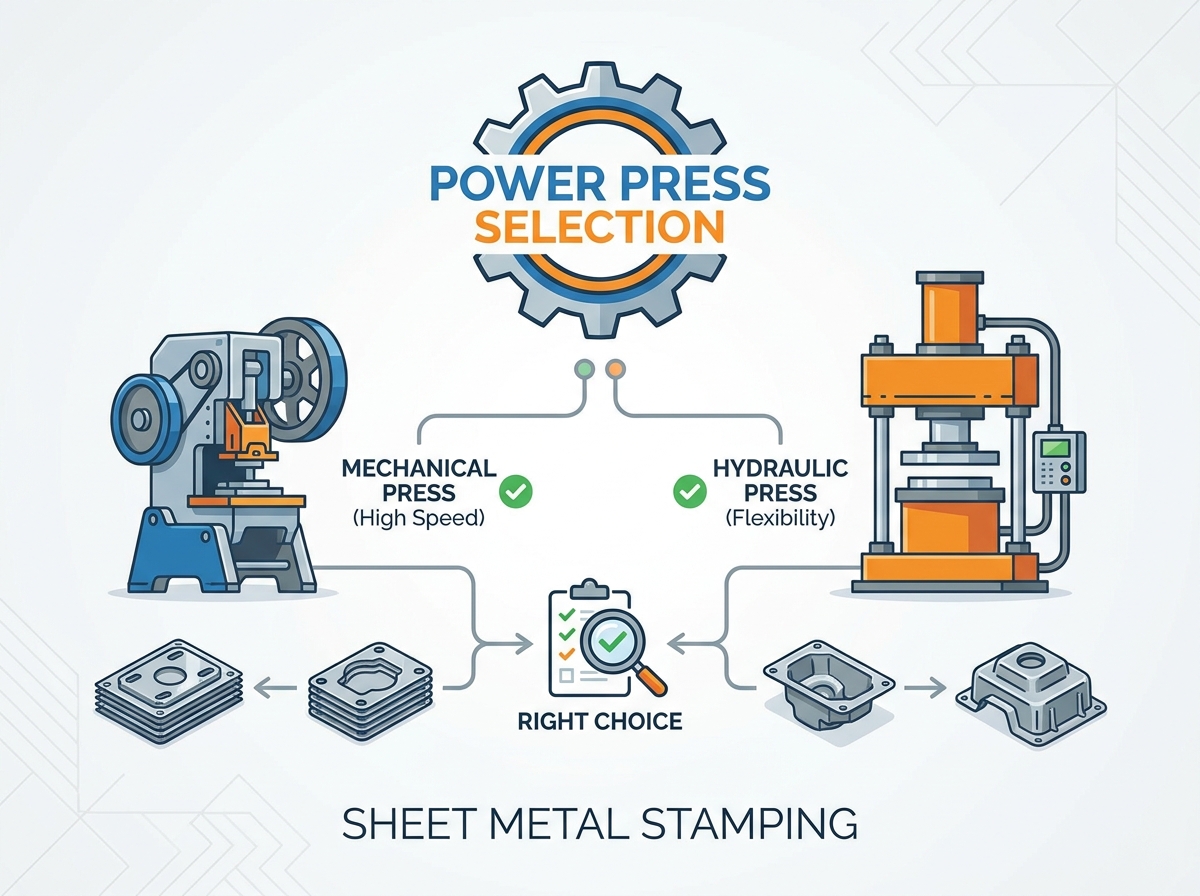

मैकेनिकल बनाम हाइड्रोलिक बनाम सर्वो पावर प्रेस

ड्राइव सिस्टम यह निर्धारित करता है कि ऊर्जा को कैसे संग्रहीत, संचारित और वर्कपीस पर लागू किया जाता है। आपके स्टैम्पिंग संचालन की विशिष्ट मांगों के अनुरूप मशीन से मिलान करने के लिए प्रत्येक ड्राइव प्रकार के यांत्रिकी को समझना आवश्यक है। गलत ड्राइव आर्किटेक्चर का चयन उत्पादन बाधाओं और समय से पहले उपकरण विफलता की गारंटी देता है।

मैकेनिकल पावर प्रेस

यांत्रिक प्रणालियाँ एक बड़े, भारी चक्के को घुमाने के लिए एक इलेक्ट्रिक मोटर का उपयोग करती हैं, जिससे गतिज ऊर्जा का भंडारण होता है। जब ऑपरेटर या स्वचालन प्रणाली एक स्ट्रोक शुरू करती है, तो एक वायवीय या हाइड्रोलिक क्लच संलग्न होता है, जो घूमते हुए फ्लाईव्हील को क्रैंकशाफ्ट या सनकी शाफ्ट से जोड़ता है। यह शाफ्ट रोटरी गति को स्लाइड की रैखिक, ऊपर-नीचे गति में परिवर्तित करता है। जब क्लच बंद हो जाता है तो हेवी-ड्यूटी ब्रेक स्ट्रोक के शीर्ष पर स्लाइड को रोक देता है।

ये मशीनें अपने तीव्र चक्र समय और विश्वसनीय ऊर्जा वितरण के कारण उच्च गति ब्लैंकिंग, उथले गठन और प्रगतिशील डाई संचालन पर हावी हैं। मानक क्षमताएँ आम तौर पर 30 से 600 टन के बीच होती हैं। एक यांत्रिक ड्राइव की प्राथमिक सीमा यह है कि अधिकतम रेटेड बल केवल स्ट्रोक के निचले मृत केंद्र (बीडीसी) के पास उपलब्ध होता है। यदि आपके ऑपरेशन को स्ट्रोक में उच्च टन भार की आवश्यकता होती है, तो एक यांत्रिक प्रेस रुक जाएगी। इसके अतिरिक्त, स्ट्रोक की लंबाई निश्चित है, और स्लाइड वेग को स्ट्रोक के मध्य में समायोजित नहीं किया जा सकता है।

हाइड्रोलिक पावर प्रेस

हाइड्रोलिक सिस्टम द्रव दबाव का उपयोग करके बल उत्पन्न करते हैं। एक इलेक्ट्रिक मोटर एक हाइड्रोलिक पंप चलाती है, जो दबाव वाले तेल को बड़े ओवरहेड सिलेंडरों में भेजती है। सिलेंडर पिस्टन के विरुद्ध दबाव स्लाइड को नीचे की ओर ले जाता है। दिशात्मक आनुपातिक वाल्व द्रव के प्रवाह को नियंत्रित करते हैं, स्ट्रोक की सटीक दिशा और गति निर्धारित करते हैं।

ये सिस्टम गहरी ड्राइंग, जटिल निर्माण और संपूर्ण स्ट्रोक लंबाई में पूर्ण, अधिकतम टन भार की आवश्यकता वाले अनुप्रयोगों में उत्कृष्टता प्राप्त करते हैं। चूँकि बल यांत्रिक जुड़ाव के बजाय द्रव दबाव से उत्पन्न होता है, स्ट्रोक की लंबाई पूरी तरह से समायोज्य होती है, और प्रेस को यांत्रिक रूप से अतिभारित नहीं किया जा सकता है। हालाँकि, हाइड्रोलिक मशीनें आमतौर पर यांत्रिक समकक्षों की तुलना में धीमी एसपीएम पर काम करती हैं। वे द्रव रिसाव की संभावना का भी परिचय देते हैं, तेल को ठंडा रखने के लिए हीट एक्सचेंजर्स की आवश्यकता होती है, और पंप, वाल्व और सील के परिश्रमी रखरखाव की मांग करते हैं।

सर्वो-संचालित पावर प्रेस

सर्वो तकनीक पारंपरिक फ्लाईव्हील, क्लच और ब्रेक को हाई-टॉर्क, डायरेक्ट-ड्राइव सर्वो मोटर से बदल देती है जो सीधे ड्राइव शाफ्ट से जुड़ा होता है। यह आर्किटेक्चर पूरे स्ट्रोक के दौरान एक मिलीमीटर के प्रत्येक अंश पर स्लाइड की स्थिति, वेग और बल पर पूर्ण नियंत्रण प्रदान करता है।

सर्वो सिस्टम उच्च परिशुद्धता निर्माण, एएचएसएस जैसी जटिल सामग्रियों के प्रसंस्करण और परिवर्तनीय स्लाइड वेग की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श हैं। ऑपरेटर जटिल स्ट्रोक प्रोफाइल प्रोग्राम कर सकते हैं। उदाहरण के लिए, स्लाइड तेजी से सामग्री तक पहुंच सकती है, फटने से बचाने के लिए वास्तविक निर्माण चरण के दौरान काफी धीमी हो सकती है, सामग्री के स्प्रिंगबैक को कम करने के लिए नीचे की ओर रुक सकती है और फिर तेजी से पीछे हट सकती है। वे पेंडुलम मोड में भी काम कर सकते हैं, शीर्ष मृत केंद्र पर वापस आए बिना छोटे स्ट्रोक ले सकते हैं, जो उथले गठन के लिए एसपीएम को बड़े पैमाने पर बढ़ाता है। प्राथमिक सीमा काफी अधिक अग्रिम पूंजी व्यय और उन्नत सर्वो इलेक्ट्रॉनिक्स में प्रशिक्षित विशेष रखरखाव कर्मियों की आवश्यकता है।

पावर प्रेस चुनते समय जाँचने योग्य मुख्य विशिष्टताएँ

विशिष्ट मशीन कॉन्फ़िगरेशन का मूल्यांकन करने के लिए आपके उत्पादन मानदंडों को यांत्रिक विशिष्टताओं में अनुवाद करने की आवश्यकता होती है। इसमें सटीक गणना, संरचनात्मक इंजीनियरिंग सिद्धांतों की गहन समझ और आपकी टूलींग सूची का यथार्थवादी मूल्यांकन शामिल है।

आवश्यक टनभार और पंच क्षमता की गणना

किसी हिस्से को काटने या बनाने के लिए आवश्यक सटीक बल का निर्धारण भयावह उपकरण विफलता को रोकता है। पिछली नौकरियों के आधार पर टन भार का अनुमान लगाना टूटे हुए क्रैंकशाफ्ट और टूटे हुए डाइज़ का एक तेज़ ट्रैक है। काटने और खाली करने के संचालन के लिए, आवश्यक बल की गणना के लिए मानक सूत्र सीधा है: कट की परिधि × सामग्री की मोटाई × सामग्री कतरनी ताकत।

हालाँकि, यह आधारभूत गणना पावर प्रेस को निर्दिष्ट करने के लिए अपर्याप्त है । इंजीनियरों को स्ट्रिपिंग फोर्स को ध्यान में रखना चाहिए। जब पंच धातु के माध्यम से चलता है, तो सामग्री पंच को कसकर पकड़ लेती है। सामग्री से पंच को वापस खींचने के लिए आवश्यक बल आम तौर पर कुल टन भार की आवश्यकता में 10% से 20% जोड़ता है। इसके अलावा, 20% से 30% के मानक सुरक्षा कारक को लागू करने से यह सुनिश्चित होता है कि मशीन अपनी सीमा के भीतर आराम से काम करती है, मोटर तनाव और संरचनात्मक थकान को रोकती है।

एक अन्य महत्वपूर्ण कारक "रिवर्स टन भार" या स्नैप-थ्रू शॉक है। जब एक भारी ब्लैंकिंग ऑपरेशन के दौरान उच्च शक्ति वाली सामग्री के माध्यम से एक पंच टूट जाता है, तो संग्रहीत ऊर्जा की अचानक रिहाई स्लाइड और फ्रेम के माध्यम से एक हिंसक शॉकवेव को वापस भेजती है। अत्यधिक रिवर्स टन भार बीयरिंग को नष्ट कर देता है, फ्रेम को तोड़ देता है और कार्बाइड टूलींग को चकनाचूर कर देता है। पर्याप्त द्रव्यमान, हेवी-ड्यूटी टाई रॉड्स और विशिष्ट शॉक-अवशोषण क्षमताओं वाली मशीन निर्दिष्ट करना इस विनाशकारी बल को कम करता है।

सही प्रेस फ़्रेम आर्किटेक्चर का चयन करना

संरचनात्मक फ्रेम को बिना झुके या मुड़े भारी, बार-बार लगने वाले बल का सामना करना होगा। दो प्राथमिक फ़्रेम आर्किटेक्चर आपकी परिचालन प्राथमिकताओं के आधार पर अलग-अलग लाभ और गंभीर व्यापार-बंद प्रदान करते हैं।

सी-फ़्रेम (गैप फ़्रेम)

सी-फ़्रेम मशीनों में "सी," अक्षर के आकार का एक फ़्रेम होता है, जो आगे और दोनों तरफ पूरी तरह खुला रहता है। यह डिज़ाइन मैन्युअल फीडिंग, आसान डाई परिवर्तन के लिए उत्कृष्ट तीन-तरफा पहुंच प्रदान करता है, और बिस्तर से परे तक फैले चौड़े या अजीब आकार के हिस्सों को समायोजित करता है। उन्हें दुकान के फर्श पर छोटे पदचिह्न की भी आवश्यकता होती है, जो उन्हें भीड़-भाड़ वाली सुविधाओं के लिए आदर्श बनाता है।

महत्वपूर्ण व्यापार-बंद कोणीय विक्षेपण है। भारी भार के तहत, "सी" का खुला हिस्सा थोड़ा खुल जाता है - एक घटना जिसे दुकान के फर्श पर "जम्हाई" के रूप में जाना जाता है। यहां तक ​​कि एक इंच की जम्हाई के कुछ हजारवें हिस्से में भी झटका लगता है और संरेखण से बाहर हो जाता है। यह गलत संरेखण डाई घिसाव को तेज करता है, तैयार भागों पर गड़गड़ाहट का कारण बनता है, और उच्च-सहिष्णुता अनुप्रयोगों में सटीकता आवश्यकताओं से गंभीर रूप से समझौता करता है। सी-फ्रेम हल्के टन भार, सेंटर-लोडेड ब्लैंकिंग और उथले फॉर्मिंग के लिए सबसे उपयुक्त हैं।

स्ट्रेट-साइड (ओ-फ़्रेम)

सीधी तरफ के फ्रेम में एक भारी बिस्तर, एक शीर्ष मुकुट और दो ऊर्ध्वाधर पार्श्व ऊर्ध्वाधर होते हैं, जो एक बंद "ओ" आकार बनाते हैं। चार विशाल स्टील टाई रॉड पूरी असेंबली में लंबवत रूप से चलती हैं। स्थापना के दौरान, इन टाई रॉड्स को गर्म किया जाता है और नटों को कस दिया जाता है। जैसे ही छड़ें ठंडी और सिकुड़ती हैं, वे पूरे फ्रेम को बड़े पैमाने पर संपीड़न के तहत रख देती हैं। यह प्री-लोडेड चार-स्तंभ समर्थन प्रणाली वस्तुतः कोणीय विक्षेपण को समाप्त करती है।

स्ट्रेट-साइड मशीनें अधिकतम ऑफ-सेंटर लोडिंग के तहत भी स्लाइड और बेड के बीच सख्त समानता बनाए रखती हैं। वे उच्च-टन भार अनुप्रयोगों, प्रगतिशील डाई संचालन और अत्यधिक परिशुद्धता की मांग करने वाली किसी भी प्रक्रिया के लिए बिल्कुल आवश्यक हैं। ट्रेड-ऑफ़ में टूलींग क्षेत्र तक प्रतिबंधित पहुंच (आमतौर पर सामने और पीछे की खिड़कियों तक सीमित) और काफी बड़ा भौतिक पदचिह्न शामिल है।

स्ट्रोक की लंबाई, बंद ऊंचाई और बिस्तर का आकार

भौतिक आयाम यह निर्धारित करते हैं कि कोई विशिष्ट डाई मशीन के भीतर फिट होगी और कार्य करेगी या नहीं। विनिर्देशन चरण के दौरान इन आयामों को नज़रअंदाज करने से उपकरण आपके मौजूदा टूलींग के लिए बेकार हो जाता है।

स्ट्रोक की लंबाई स्लाइड द्वारा शीर्ष मृत केंद्र (टीडीसी) से निचले मृत केंद्र (बीडीसी) तक तय की गई कुल दूरी है। गठित भाग की गहराई को साफ़ करने और स्वचालित भाग निष्कासन और सामग्री फीडिंग के लिए पर्याप्त स्थान प्रदान करने के लिए स्ट्रोक काफी लंबा होना चाहिए। यदि स्ट्रोक बहुत छोटा है, तो भाग को डाई से नहीं हटाया जा सकता है।

शट ऊंचाई बिस्तर के शीर्ष से स्लाइड के नीचे तक की दूरी है जब स्ट्रोक बीडीसी पर होता है और स्लाइड समायोजन पूरी तरह से ऊपर होता है। यह आयाम स्थापित किए जा सकने वाले डाई ब्लॉक की अधिकतम ऊंचाई निर्धारित करता है। इंजीनियरों को किसी भी बोल्स्टर प्लेट या क्विक-डाई-चेंज सिस्टम की मोटाई को ध्यान में रखते हुए, डाई स्पेस अनुकूलता को सत्यापित करना होगा।

बिस्तर का आकार (बाएं से दाएं और आगे से पीछे के आयाम) को वर्तमान टूलींग आयामों को समायोजित करना चाहिए, जबकि भविष्य के लिए जगह की अनुमति देनी चाहिए, संभावित रूप से बड़े प्रगतिशील डाइस। छोटे बिस्तरों से टूलींग ओवरहैंग हो जाती है। जब कोई डाई बिस्तर पर लटकती है, तो यह असमान लोडिंग, गंभीर फ्रेम तनाव और स्लाइड गिब्स के तेजी से क्षरण का कारण बनती है।

स्वचालन और माध्यमिक क्षमता एकीकरण

आधुनिक स्टैम्पिंग परिचालन लागत-कुशल उत्पादन प्राप्त करने के लिए स्वचालन पर बहुत अधिक निर्भर करता है। उच्च-उत्पादन वाले वातावरण में स्टैंडअलोन मैनुअल प्रेस तेजी से दुर्लभ होती जा रही हैं। चुनी गई मशीन को परिधीय उपकरणों के साथ सहजता से एकीकृत होना चाहिए।

हेवी-ड्यूटी अनकॉइलर, पावर्ड स्ट्रेटनर और सर्वो-संचालित कॉइल फीडर सहित फीडिंग सिस्टम को मशीन के चक्र के साथ पूरी तरह से सिंक्रनाइज़ होना चाहिए। प्रेस एनकोडर और फीड लाइन के बीच निर्बाध संचार सुनिश्चित करने के लिए इंजीनियरों को नियंत्रण वास्तुकला का मूल्यांकन करना चाहिए। यदि फीडर बंद होने पर भी सामग्री को धकेलता है, तो यह एक भयावह डाई दुर्घटना का कारण बनता है।

माध्यमिक क्षमताएं अक्सर अंतिम उपकरण चयन को निर्धारित करती हैं। नॉकआउट ऊपरी डाई हाफ से भागों को बाहर निकालने में सहायता करते हैं। बिस्तर में स्थापित डाई कुशन, खाली जगह को सपाट बनाए रखने और झुर्रियों को रोकने के लिए गहरी ड्राइंग संचालन के दौरान नियंत्रित ऊपर की ओर दबाव प्रदान करते हैं। उन्नत सेटअपों को इन-डाई टैपिंग इकाइयों, पार्ट ट्रांसफर सिस्टम या स्वचालित स्क्रैप रिमूवल कन्वेयर के साथ एकीकरण की आवश्यकता हो सकती है। इन महत्वपूर्ण कार्यों का समर्थन करने के लिए उपकरण में आवश्यक यांत्रिक इंटरफेस, वायवीय बंदरगाह और नियंत्रण तर्क होना चाहिए।

पावर प्रेस की लागत, दक्षता और टूलींग जीवन की तुलना कैसे करें

औद्योगिक मशीनरी को निर्दिष्ट करने के लिए दीर्घकालिक परिचालन मेट्रिक्स के विरुद्ध तत्काल पूंजी परिव्यय को संतुलित करने की आवश्यकता होती है। इंजीनियरिंग टीमों को यह मूल्यांकन करना चाहिए कि विभिन्न आर्किटेक्चर समग्र उत्पादन दक्षता और सुविधा ओवरहेड को कैसे प्रभावित करते हैं।

पूंजीगत व्यय बनाम परिचालन दक्षता

मानक यांत्रिक विन्यास उन्नत सर्वो-संचालित विकल्पों की तुलना में कम प्रारंभिक पूंजी व्यय का प्रतिनिधित्व करते हैं। हल्के स्टील का उपयोग करके सरल भागों की समर्पित, उच्च-मात्रा वाली ब्लैंकिंग के लिए, एक यांत्रिक सेटअप तीव्र, विश्वसनीय आउटपुट प्रदान करता है। हालाँकि, सर्वो तकनीक बेजोड़ बहुमुखी प्रतिभा प्रदान करती है। सटीक स्ट्रोक प्रोफाइल को प्रोग्राम करने की क्षमता जटिल सामग्रियों पर स्क्रैप दरों को कम करती है, माध्यमिक परिष्करण कार्यों को कम करती है, और एक मशीन को ऐसे कार्य करने की अनुमति देती है जिनके लिए अन्यथा कई समर्पित मशीनों की आवश्यकता हो सकती है। सर्वो प्रेस की उच्च प्रारंभिक लागत अक्सर डाउनस्ट्रीम प्रसंस्करण चरणों के उन्मूलन से ऑफसेट होती है।

ऊर्जा खपत प्रोफाइल

विभिन्न ड्राइव सिस्टम अलग-अलग ऊर्जा खपत विशेषताओं को प्रदर्शित करते हैं। एक यांत्रिक फ्लाईव्हील अपने घूर्णी द्रव्यमान को बनाए रखने के लिए निरंतर शक्ति खींचता है, यहां तक ​​कि स्ट्रोक के बीच या डाई परिवर्तन के दौरान निष्क्रिय रहने पर भी। इसके विपरीत, हाइड्रोलिक और सर्वो सिस्टम ऑन-डिमांड बिजली का उपयोग करते हैं, केवल वास्तविक फॉर्मिंग स्ट्रोक के दौरान महत्वपूर्ण धारा खींचते हैं। सख्त ऊर्जा खपत लक्ष्य वाली सुविधाओं को अपने विशिष्ट उत्पादन कार्यक्रम के अनुसार इन प्रोफाइलों का मूल्यांकन करना चाहिए। सर्वो प्रेस में अक्सर ऊर्जा पुनर्प्राप्ति प्रणाली शामिल होती है, जो अगले स्ट्रोक के दौरान उपयोग करने के लिए कैपेसिटर बैंकों में ब्रेकिंग ऊर्जा संग्रहीत करती है, जिससे चरम बिजली की मांग काफी हद तक कम हो जाती है।

टूलींग जीवन अर्थशास्त्र

टूलींग धातु मुद्रांकन में बड़े पैमाने पर चल रहे खर्च का प्रतिनिधित्व करता है। उच्च गुणवत्ता वाले कार्बाइड प्रोग्रेसिव डाई की कीमत दसियों या सैकड़ों हजारों डॉलर हो सकती है। अत्यधिक कठोर स्ट्रेट-साइड फ़्रेम में निवेश करने के लिए तुलनीय सी-फ़्रेम की तुलना में बड़े प्रारंभिक परिव्यय की आवश्यकता होती है। हालाँकि, कोणीय विक्षेपण के उन्मूलन से घूंसे पर घिसाव और मरना काफी हद तक कम हो जाता है। डाई शार्पनिंग और रखरखाव के बीच अंतराल बढ़ाने से उच्च प्रारंभिक उपकरण लागत तेजी से कम हो जाती है, खासकर उच्च-मात्रा या उच्च-सहिष्णुता अनुप्रयोगों में।

पावर प्रेस स्थापित करने से पहले क्या जांचें?

भारी औद्योगिक मशीनरी स्थापित करने से महत्वपूर्ण लॉजिस्टिक और सुरक्षा चुनौतियाँ आती हैं। विनिर्देशन चरण के दौरान सुविधा बाधाओं को नजरअंदाज करने से बड़े पैमाने पर लागत में वृद्धि, संरचनात्मक क्षति और विलंबित कमीशनिंग होती है।

फाउंडेशन और कंपन अलगाव

उच्च-टन भार वाले उपकरण को मानक छह इंच के कंक्रीट फर्श पर आसानी से नहीं रखा जा सकता है। ऑपरेशन के दौरान उत्पन्न गतिशील बलों को विशेष नींव की आवश्यकता होती है। सुविधाओं को अक्सर मशीन के विशिष्ट गतिशील भार को संभालने के लिए डिज़ाइन किए गए मिट्टी के असर परीक्षण करने, खुदाई करने और भारी प्रबलित कंक्रीट गड्ढे डालने की आवश्यकता होती है। इसके अलावा, इंजीनियरों को शॉकवेव्स को इमारत की संरचना को नुकसान पहुंचाने, आसन्न फर्श को तोड़ने, या पास के सटीक मशीनिंग उपकरणों में हस्तक्षेप करने से रोकने के लिए कंपन डंपिंग माउंट या आइसोलेशन पैड निर्दिष्ट करना होगा।

सुरक्षा और अनुपालन

भारी स्टैम्पिंग मशीनरी के संचालन में गंभीर सुरक्षा जोखिम होते हैं। सभी उपकरणों को OSHA 1910.217 और ANSI B11.1 मानकों का सख्ती से पालन करना होगा। विशिष्टताओं में नियंत्रण विश्वसनीयता शामिल होनी चाहिए, यह सुनिश्चित करते हुए कि नियंत्रण प्रणाली में एक भी घटक की विफलता के परिणामस्वरूप अनपेक्षित स्ट्रोक न हो। आवश्यक सुरक्षा एकीकरण में डाई रखरखाव प्रक्रियाओं के लिए हल्के पर्दे, दो-हाथ नियंत्रण कंसोल, भौतिक परिधि गार्डिंग और हेवी-ड्यूटी मैकेनिकल स्लाइड लॉक (सुरक्षा ब्लॉक) शामिल हैं।

रखरखाव और पार्ट्स की उपलब्धता

डाउनटाइम उत्पादन शेड्यूल को नष्ट कर देता है। अस्पष्ट ब्रांड या असमर्थित उपकरण खरीदने से भागों की उपलब्धता के संबंध में गंभीर जोखिम उत्पन्न होते हैं। इंजीनियरिंग टीमों को यह सुनिश्चित करना चाहिए कि महत्वपूर्ण प्रतिस्थापन घटक - जैसे वायवीय क्लच प्लेट, ब्रेक पैड, हाइड्रोलिक सील, रोटरी कैम सीमा स्विच और ड्राइव मोटर्स - आसानी से पहुंच योग्य हों। स्थापित निर्माताओं के साथ साझेदारी तकनीकी सहायता, मानकीकृत घटकों तक पहुंच की गारंटी देती है और रखरखाव से संबंधित रुकावटों की अवधि को कम करती है।

निष्कर्ष

सही उपकरण का चयन सामग्री गेज, इच्छित संचालन, सख्त सटीकता आवश्यकताओं और प्रत्याशित उत्पादन मात्रा की गणना करके किया जाता है। कोई सार्वभौमिक समाधान नहीं है; सफलता पूरी तरह से विशिष्ट इंजीनियरिंग मांगों और सुविधा बाधाओं के साथ यांत्रिक क्षमताओं के मिलान पर निर्भर करती है।

इस जटिल विनिर्देश प्रक्रिया को नेविगेट करने के लिए, इन कार्रवाई योग्य अगले चरणों का पालन करें:

1. मशीन विनिर्देशों को देखने से पहले सटीक बंद ऊंचाई, स्ट्रोक की लंबाई और बिस्तर के आकार की आवश्यकताओं का दस्तावेजीकरण करने के लिए अपनी वर्तमान और अनुमानित डाई इन्वेंट्री का ऑडिट करें।

2. अपनी सबसे मोटी, उच्चतम शक्ति वाली सामग्री के लिए आवश्यक अधिकतम टन भार की गणना करें, सख्ती से 20% सुरक्षा मार्जिन लागू करें और स्ट्रिपिंग बल को ध्यान में रखें।

3. प्रक्रिया की शुरुआत में असंगत मशीन आकारों को दूर करने के लिए अपनी सुविधा की फर्श भार क्षमता, ओवरहेड क्रेन क्लीयरेंस और उपलब्ध विद्युत शक्ति का आकलन करें।

4. कस्टम क्षमता समीक्षा करने के लिए किसी एप्लिकेशन इंजीनियर से सीधे परामर्श लें, यह सत्यापित करते हुए कि आपका चुना हुआ ड्राइव प्रकार और फ्रेम आर्किटेक्चर आपके विशिष्ट फॉर्मिंग ऑपरेशन के साथ संरेखित है।

1983 में स्थापित, झेजियांग जिनाओलन मशीन टूल मैकेनिकल प्रेस और एकीकृत स्टैम्पिंग-लाइन उपकरण बनाती है, जिसमें फीडिंग सिस्टम, डाई और ट्रांसफर समाधान शामिल हैं। 25 से 2,400 टन तक की यांत्रिक प्रेस क्षमताओं के साथ, कंपनी स्वचालित और सटीक धातु मुद्रांकन अनुप्रयोगों के लिए समन्वित समाधान चाहने वाले निर्माताओं का समर्थन करती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: मैं पावर प्रेस के लिए आवश्यक टन भार की गणना कैसे करूं?

ए: कट की कुल परिधि को सामग्री की मोटाई और सामग्री की कतरनी ताकत से गुणा करके आवश्यक काटने के बल की गणना करें। स्ट्रिपिंग बल के लिए 10% से 20% जोड़ें, और फिर अंतिम आवश्यक टन भार निर्धारित करने के लिए 20% से 30% का सुरक्षा कारक लागू करें। यह सुनिश्चित करता है कि ऑपरेशन के दौरान मशीन ओवरलोड न हो।

प्रश्न: मैकेनिकल और हाइड्रोलिक पावर प्रेस के बीच क्या अंतर है?

ए: एक यांत्रिक मशीन क्रैंकशाफ्ट को चलाने के लिए मोटर चालित फ्लाईव्हील और क्लच का उपयोग करती है, जो उच्च गति प्रदान करती है लेकिन अधिकतम बल केवल स्ट्रोक के निचले हिस्से में प्रदान करती है। एक हाइड्रोलिक मशीन द्रव दबाव और सिलेंडर का उपयोग करती है, जो धीमी गति प्रदान करती है लेकिन संपूर्ण स्ट्रोक लंबाई में पूर्ण, समायोज्य टन भार प्रदान करती है।

प्रश्न: एक मानक मैकेनिकल स्टैम्पिंग प्रेस कितनी तेजी से चल सकती है?

उत्तर: एप्लिकेशन और डिज़ाइन के आधार पर गति व्यापक रूप से भिन्न होती है। हेवी फॉर्मिंग ऑपरेशन 10 से 18 स्ट्रोक प्रति मिनट (एसपीएम) पर चल सकते हैं। मानक हाई-स्पीड ब्लैंकिंग आमतौर पर 125 और 250 एसपीएम के बीच संचालित होती है। छोटे घटकों के लिए विशेषीकृत, अल्ट्रा-हाई-स्पीड मशीनें 1800 एसपीएम तक प्राप्त कर सकती हैं।

प्रश्न: सी-फ़्रेम की तुलना में स्ट्रेट-साइड पावर प्रेस का क्या लाभ है?

उत्तर: सीधी तरफ के फ्रेम में चार-स्तंभों का समर्थन होता है, जो भारी भार के तहत कोणीय विक्षेपण (जम्हाई) को लगभग समाप्त कर देता है। यह बेहतर कठोरता पंच और डाई के बीच सख्त संरेखण बनाए रखती है, टूलींग जीवन का विस्तार करती है और उच्च परिशुद्धता सुनिश्चित करती है। सी-फ्रेम बेहतर पहुंच प्रदान करते हैं लेकिन भारी स्टैम्पिंग के दौरान विक्षेपण से पीड़ित होते हैं।

प्रश्न: क्या मैं ब्लैंकिंग और डीप ड्राइंग दोनों के लिए एक ही पावर प्रेस का उपयोग कर सकता हूं?

उत्तर: हालांकि उन्नत सर्वो प्रौद्योगिकी के साथ यह संभव है, मानक उपकरणों के साथ यह यांत्रिक रूप से कठिन है। ब्लैंकिंग के लिए स्ट्रोक के निचले भाग (यांत्रिक के लिए आदर्श) पर उच्च गति प्रभाव बल की आवश्यकता होती है, जबकि गहरी ड्राइंग के लिए लंबे स्ट्रोक (हाइड्रोलिक के लिए आदर्श) के दौरान धीमी, निरंतर दबाव की आवश्यकता होती है।

प्रश्न: सामग्री की मोटाई पावर प्रेस चयन को कैसे प्रभावित करती है?

उ: मोटी सामग्री को कतरने या बनाने के लिए तेजी से अधिक बल की आवश्यकता होती है। बढ़ी हुई सामग्री की मोटाई एक उच्च टन भार क्षमता, विक्षेपण के बिना बढ़े हुए तनाव को संभालने के लिए एक अधिक कठोर फ्रेम और सामग्री प्रवाह और स्नैप-थ्रू शॉक को प्रबंधित करने के लिए संभावित रूप से एक अलग ड्राइव प्रकार को निर्धारित करती है।

प्रश्न: मेटल स्टैम्पिंग में रिवर्स टन भार क्या है?

ए: रिवर्स टन भार, या स्नैप-थ्रू शॉक, ब्लैंकिंग के दौरान तब होता है जब पंच सामग्री के माध्यम से टूट जाता है। निर्मित दबाव के अचानक जारी होने से मशीन के फ्रेम और ड्राइव सिस्टम के माध्यम से एक हिंसक शॉकवेव वापस भेज दी जाती है। अत्यधिक रिवर्स टन भार गंभीर संरचनात्मक थकान और समयपूर्व घटक विफलता का कारण बनता है।
