मैकेनिकल प्रेस बनाम सर्वो प्रेस: ​​आपकी उत्पादन लाइन के लिए कौन सा बेहतर है?

धातु मुद्रांकन फर्श को कड़ी सहनशीलता, उन्नत उच्च शक्ति वाले स्टील्स के तेजी से एकीकरण और ऊर्जा के उपयोग में कटौती के लिए भारी दबाव का सामना करना पड़ता है। अब आप इन उत्पादन बाधाओं से पार पाने के लिए लीगेसी प्रेस तकनीक पर भरोसा नहीं कर सकते। संयंत्र प्रबंधकों को अग्रिम पूंजीगत व्यय के प्रबंधन और दीर्घकालिक परिचालन दक्षता को अधिकतम करने के बीच सीधे संघर्ष का सामना करना पड़ता है। आपको यह तय करना होगा कि क्या सर्वो प्रेस का प्रोग्रामयोग्य लचीलापन सिद्ध, विश्वसनीय मैकेनिकल प्रेस की तुलना में प्रीमियम को उचित ठहराता है। के बीच चयन करना मैकेनिकल प्रेस बनाम सर्वो प्रेस एक सार्वभौमिक रूप से बेहतर मशीन खोजने के बारे में नहीं है। इसके लिए आपके विशिष्ट उत्पादन लाइन लक्ष्यों के साथ प्रेस कीनेमेटिक्स, बल वितरण, ऊर्जा प्रोफाइल और टूलींग आवश्यकताओं को संरेखित करने की आवश्यकता होती है। हम स्पष्ट रूप से बताएंगे कि ये दोनों प्रणालियाँ फर्श पर कैसा प्रदर्शन करती हैं ताकि आप अपने अगले टूलींग कार्यक्रम के लिए सही उपकरण निर्दिष्ट कर सकें और मुहर लगाए जाने वाले विशिष्ट भागों के लिए अपनी विनिर्माण प्रक्रिया को अनुकूलित कर सकें।

चाबी छीनना

• काइनेमेटिक नियंत्रण और बल: सर्वो प्रेस किसी भी गति पर उच्च टॉर्क के साथ स्ट्रोक की गति, स्थिति और रुकने के समय पर अनंत नियंत्रण प्रदान करते हैं, जबकि मैकेनिकल प्रेस एक निश्चित, अपरिवर्तनीय स्ट्रोक प्रोफ़ाइल और फ्लाईव्हील द्वारा संचालित बल वक्र पर काम करते हैं।

• लागत की गतिशीलता: मैकेनिकल प्रेस के लिए काफी कम प्रारंभिक निवेश की आवश्यकता होती है; हालाँकि, सर्वो प्रेस 32% से 42% कम ऊर्जा खपत, कम स्क्रैप और जटिल भागों पर उच्च आउटपुट के माध्यम से अपने प्रीमियम की भरपाई कर सकते हैं।

• टूलींग दीर्घायु: सर्वो प्रेस की प्रोग्रामयोग्य स्लाइड वेग रिवर्स टन भार और डाई प्रभाव को काफी कम कर देता है, जिससे मानक मैकेनिकल प्रेस की तुलना में टूल का जीवन बढ़ जाता है।

• अनुप्रयोग फ़िट: उच्च-मात्रा, सरल ब्लैंकिंग ऑपरेशन अक्सर यांत्रिक प्रेस का पक्ष लेते हैं, जबकि गहरी ड्राइंग, इन-डाई टैपिंग, और उच्च शक्ति वाले मिश्र धातुओं के जटिल गठन के लिए सर्वो तकनीक की आवश्यकता होती है।

मैकेनिकल प्रेस और सर्वो प्रेस कैसे काम करते हैं

मैकेनिकल प्रेस की वास्तुकला

पारंपरिक मैकेनिकल प्रेस एक गतिज ऊर्जा भंडारण प्रणाली पर निर्भर करता है जो दशकों से मौलिक रूप से अपरिवर्तित बनी हुई है। ड्राइवट्रेन में एक मुख्य एसी इलेक्ट्रिक मोटर होती है जो एक विशाल कच्चा लोहा फ्लाईव्हील को लगातार घुमाती है। इस फ्लाईव्हील का द्रव्यमान और घूर्णन गति स्टैम्पिंग ऑपरेशन के लिए कुल उपलब्ध ऊर्जा को निर्धारित करती है। जब ऑपरेटर स्ट्रोक शुरू करता है, तो एक वायवीय या हाइड्रोलिक क्लच जुड़ जाता है। घर्षण प्लेटें नीचे दब जाती हैं, घूमते हुए फ्लाईव्हील को सनकी गियर या क्रैंकशाफ्ट से जोड़ती हैं। यह यांत्रिक लिंकेज संग्रहित घूर्णी ऊर्जा को रैखिक गति में स्थानांतरित करता है, जिससे भाग पर मुहर लगाने के लिए रैम नीचे की ओर चला जाता है। एक बार जब स्ट्रोक पूरा हो जाता है, तो शीर्ष मृत केंद्र पर रैम को रोकने के लिए एक ब्रेक लगाया जाता है।

यह भौतिक वास्तुकला एक निश्चित स्ट्रोक लंबाई और एक कठोर, साइनसॉइडल गति वक्र को निर्देशित करती है। जैसे-जैसे यह नीचे की ओर बढ़ता है, रैम तेज़ हो जाता है, स्ट्रोक के मध्य में अधिकतम वेग तक पहुँच जाता है, और बॉटम डेड सेंटर (बीडीसी) के पास पहुँचते ही इसकी गति धीमी हो जाती है। आप चक्र के दौरान इस गति प्रोफ़ाइल को बदल नहीं सकते। प्रेस निरंतर स्ट्रोक-प्रति-मिनट की दर से संचालित होती है, और स्लाइड वेग पूरी तरह से उस दर पर निर्भर है। मैकेनिकल लिंकेज का मतलब है कि रैम की स्थिति भौतिक रूप से क्रैंक के रोटरी कोण से बंधी हुई है।

इसके अलावा, यांत्रिक प्रेस में उनके यांत्रिक लाभ के आधार पर एक निश्चित बल सीमा होती है। पूर्ण रेटेड टन भार आमतौर पर बीडीसी के बहुत करीब ही उपलब्ध होता है, अक्सर स्ट्रोक के अंतिम चौथाई इंच के भीतर। 90 डिग्री पर, रैम अधिकतम वेग से चलता है लेकिन न्यूनतम दबाव बल प्रदान करता है। यदि किसी ऑपरेशन के लिए स्ट्रोक में उच्च बल की आवश्यकता होती है, जैसे कि गहरी ड्राइंग या एक्सट्रूडिंग में, एक मानक मैकेनिकल प्रेस रुक जाएगा, क्लच फिसल जाएगा, या गंभीर ड्राइवट्रेन क्षति का सामना करना पड़ेगा क्योंकि इसमें उस स्थिति में मैकेनिकल लीवरेज का अभाव है।

सर्वो प्रेस की वास्तुकला

सर्वो प्रेस फ्लाईव्हील, क्लच और ब्रेक को पूरी तरह खत्म कर देता है। इसके बजाय, वे डायरेक्ट-ड्राइव या गियर-चालित हाई-टॉर्क सर्वोमोटर सिस्टम का उपयोग करते हैं जो सीधे सनकी शाफ्ट या ड्राइव तंत्र से जुड़ा होता है। ये तरल-ठंडा मोटरें संग्रहीत गतिज ऊर्जा पर निर्भर नहीं हैं। मोटर मांग पर विद्युत चुम्बकीय रूप से टॉर्क उत्पन्न करता है। सर्वोमोटर रैम की संपूर्ण गति को नियंत्रित करता है, स्ट्रोक के प्रत्येक मिलीमीटर पर सटीक स्थिति, वेग और त्वरण निर्धारित करता है।

यह प्रत्यक्ष नियंत्रण पूरी तरह से प्रोग्रामयोग्य रैम का परिचय देता है। ऑपरेटर प्रेस को बीडीसी पर रुकने, स्ट्रोक के बीच में दिशा उलटने, या एक ही चक्र के भीतर कई बार गति बदलने के लिए प्रोग्राम कर सकते हैं। रैम तेजी से सामग्री तक पहुंच सकता है, प्रभाव से ठीक पहले धीमी गति से रेंग सकता है, सटीक वेग से निर्माण कार्य को अंजाम दे सकता है, और फिर चक्र समय को कम करने के लिए अधिकतम गति से पीछे हट सकता है। रैम की स्थिति को पूर्ण एन्कोडर्स द्वारा ट्रैक किया जाता है, जिससे माइक्रोन स्तर तक स्थितीय सटीकता की अनुमति मिलती है।

सर्वोमोटर का टॉर्क प्रोफ़ाइल बल वितरण में व्यापक लाभ प्रदान करता है। फ्लाईव्हील-चालित प्रेस के विपरीत, जो धीमा होने पर ऊर्जा खो देता है, एक सर्वोमोटर बेहद कम गति पर या पूर्ण विराम के दौरान भी उच्च टॉर्क और पूर्ण दबाव बल प्रदान कर सकता है। यदि आपको बीडीसी से चार इंच ऊपर 400 टन बल की आवश्यकता है, तो सर्वोमोटर उस टॉर्क को तुरंत वितरित करने के लिए आवश्यक करंट खींचता है। यह क्षमता प्रेस को बिना रुके स्ट्रोक में भारी फॉर्मिंग ऑपरेशन करने की अनुमति देती है, जो जटिल टूलींग के लिए अभूतपूर्व बहुमुखी प्रतिभा प्रदान करती है।

मैकेनिकल प्रेस बनाम सर्वो प्रेस: ​​मुख्य प्रदर्शन अंतर

परिशुद्धता, नियंत्रण और भाग की गुणवत्ता

जटिल निर्माण संचालन, विशेष रूप से उन्नत उच्च शक्ति वाले स्टील्स या एल्यूमीनियम मिश्र धातुओं से जुड़े कार्यों में सामग्री प्रवाह पर सख्त नियंत्रण की आवश्यकता होती है। DP980 या मार्टेंसिटिक स्टील्स जैसी सामग्री बनाना एक अनोखी चुनौती पेश करता है। यदि बहुत तेजी से मारा जाए तो ये सामग्रियां तुरंत कठोर हो जाती हैं। एक यांत्रिक प्रेस अधिकतम वेग से रिक्त स्थान से टकराती है, जिससे अनाज की संरचना में सूक्ष्म-भंग हो जाता है और समय से पहले भाग विफल हो जाता है। सर्वो प्रेस प्रभाव के बिंदु पर रैम वेग को सामान्य गति के एक अंश तक धीमा करके इसे प्रबंधित करता है। फिर प्रेस सामग्री को नियंत्रित, स्थिर दर पर खींचता है, जिससे धातु बिना टूटे डाई कैविटी में आसानी से प्रवाहित हो पाती है।

उच्च शक्ति वाली सामग्री बनाते समय स्प्रिंगबैक एक और प्रमुख गुणवत्ता मुद्दा है। सर्वो ड्राइव की प्रोग्रामयोग्य प्रकृति रैम को दबाव में सामग्री को पकड़कर एक सेकंड के एक अंश के लिए बीडीसी पर रहने की अनुमति देती है। यह ठहराव समय धातु के आंतरिक तनाव को आराम करने की अनुमति देता है, जिससे भाग की संरचनात्मक स्मृति स्थापित होती है। यह स्प्रिंगबैक को महत्वपूर्ण रूप से कम करता है और सुनिश्चित करता है कि अंतिम भाग कई रीस्ट्राइक स्टेशनों की आवश्यकता के बिना सख्त आयामी सहनशीलता को पूरा करता है।

इसकी तुलना एक यांत्रिक प्रेस से करें। स्ट्रोक के कामकाजी हिस्से के दौरान गति को बदलने में असमर्थता का मतलब है कि रैम उच्च वेग से सामग्री पर हमला करता है और बीडीसी से टकराने के बाद तुरंत पीछे हटना शुरू कर देता है। डीप-ड्रा अनुप्रयोगों में, यह तीव्र, अपरिवर्तनीय गति अक्सर असंगत भाग की गुणवत्ता, दीवारों के पतले होने या पूरी तरह से सामग्री की विफलता की ओर ले जाती है। एक निश्चित साइनसॉइडल वक्र पर निर्भर होने पर आप गंभीर रूप से सरल ज्यामिति तक सीमित होते हैं।

उत्पादन आउटपुट और चक्र समय

जबकि मैकेनिकल प्रेस कच्ची गति के लिए जाने जाते हैं, सर्वो प्रेस बुद्धिमान गति पथों के माध्यम से चक्र समय को अनुकूलित करते हैं। सबसे प्रभावी तकनीकों में से एक पेंडुलम गति है, जिसे अक्सर शॉर्ट स्ट्रोकिंग कहा जाता है। क्योंकि सर्वोमोटर किसी भी बिंदु पर दिशा उलट सकता है, रैम को पूर्ण 360-डिग्री रोटेशन पूरा करने की आवश्यकता नहीं है। यदि आप एक उथले ब्रैकेट पर मोहर लगा रहे हैं जिसके हिस्से को स्थानांतरित करने के लिए स्थानांतरण प्रणाली के लिए केवल दो इंच की निकासी की आवश्यकता होती है, तो 12 इंच के स्ट्रोक वाले एक यांत्रिक प्रेस को अभी भी हर एक चक्र में पूरे 12 इंच की यात्रा करनी होती है।

एक सर्वो प्रेस को केवल 2.5 इंच ऊपर जाने, उलटने और वापस नीचे आने के लिए प्रोग्राम किया जा सकता है। आपने प्रति स्ट्रोक यात्रा में 9.5 इंच की बर्बादी कम कर दी। व्यर्थ गति के इस उन्मूलन से हवा को काटने में लगने वाला समय काफी कम हो जाता है। केवल भाग को साफ करने और अगले रिक्त स्थान को फीड करने के लिए आवश्यक सटीक दूरी को आगे बढ़ाकर, एक सर्वो प्रेस वास्तविक निर्माण चरण के दौरान उपकरण को किसी भी तेजी से हिलाए बिना 30 स्ट्रोक-प्रति-मिनट ऑपरेशन को 60 स्ट्रोक-प्रति-मिनट तक ले जा सकता है।

हालाँकि, यांत्रिक प्रेस अभी भी विशिष्ट उच्च-मात्रा परिदृश्यों में एक विशिष्ट लाभ रखती है। सरल सपाट भागों की निरंतर, उच्च गति, पूर्ण-स्ट्रोक ब्लैंकिंग के लिए, एक विशाल घूमते हुए फ्लाईव्हील की तीव्र गति बेजोड़ कच्ची गति और विश्वसनीयता प्रदान करती है। जब ऑपरेशन के लिए जटिल गति भिन्नताओं या शॉर्ट स्ट्रोकिंग की आवश्यकता नहीं होती है, तो एक यांत्रिक प्रेस अक्सर शुद्ध भागों-प्रति-घंटे आउटपुट में सर्वो प्रेस से आगे निकल जाएगी।

ऊर्जा की खपत और बिजली प्रबंधन

आधुनिक स्टैम्पिंग सुविधाओं के लिए ऊर्जा दक्षता एक महत्वपूर्ण मीट्रिक है। सर्वो प्रेस आमतौर पर अपने यांत्रिक समकक्षों की तुलना में 32% से 42% कम बिजली की खपत करते हैं। एक यांत्रिक प्रेस के लिए भारी फ्लाईव्हील को घुमाते रहने के लिए मुख्य एसी मोटर को लगातार चलाने की आवश्यकता होती है। यहां तक ​​कि 20 मिनट के डाई परिवर्तन के दौरान भी, यदि मोटर को चालू छोड़ दिया जाए, तो यह किलोवाट जलाती है। जब प्रेस स्ट्रोक के बीच निष्क्रिय होती है तब भी यह पर्याप्त शक्ति खींचती है।

चक्र शुरू होने तक सर्वो प्रेस पूरी तरह से निष्क्रिय रहती है। वे तभी शक्ति प्राप्त करते हैं जब मेढ़ा सक्रिय रूप से घूम रहा हो। जब प्रेस बंद हो जाती है, तो बिजली की खपत लगभग शून्य हो जाती है। इसके अलावा, सर्वो सिस्टम पुनर्योजी ब्रेकिंग का उपयोग करते हैं। स्ट्रोक के मंदी चरण के दौरान, सर्वोमोटर्स विद्युत जनरेटर के रूप में कार्य करते हैं। नीचे की ओर बढ़ते रैम की गतिज ऊर्जा को वापस विद्युत ऊर्जा में परिवर्तित किया जाता है और हेवी-ड्यूटी कैपेसिटर बैंकों में डाला जाता है।

ये कैपेसिटर बैंक पुनर्जीवित ऊर्जा को संग्रहीत करते हैं और इसे अगले स्ट्रोक के उच्च-मांग त्वरण चरण के दौरान जारी करते हैं। जब रैम नीचे की ओर जाती है, तो यह सीधे ग्रिड के बजाय कैपेसिटर से ऊर्जा खींचती है। यह बंद-लूप ऊर्जा प्रबंधन प्रणाली सुविधा के ग्रिड से अधिकतम पावर ड्रॉ को समतल करती है। इस पीक-लोड शेविंग का मतलब है कि सुविधा के विद्युत ग्रिड में बड़े पैमाने पर स्पाइक्स नहीं दिखते हैं, जिसके परिणामस्वरूप उपयोगिता बिल पर मांग शुल्क काफी कम हो जाता है और स्टैम्पिंग ऑपरेशन के लिए एक छोटा कार्बन पदचिह्न होता है।

उपकरण जीवन और रखरखाव (रिवर्स टन भार)

रिवर्स टन भार, या स्नैप-थ्रू शॉक, स्टैम्पिंग प्रेस में सबसे विनाशकारी शक्तियों में से एक है। मोटी, उच्च तन्यता वाली सामग्री को छिद्रित करते समय, प्रेस भारी दबाव बनाता है। जब सामग्री अंततः कट जाती है, तो वह दबाव तुरंत निकल जाता है। प्रेस फ़्रेम एक विशाल स्प्रिंग की तरह काम करता है जो पीछे की ओर मुड़ता है। यह हिंसक शॉकवेव डाई जूतों, चिप्स कार्बाइड पंचों को नष्ट कर देती है, टाई रॉड्स को फैला देती है और प्रेस के घटकों में संरचनात्मक थकान पैदा कर देती है।

सर्वो प्रेस नरम स्पर्श और नियंत्रित सफलता की प्रोग्रामिंग करके रिवर्स टन भार को कम करता है। सामग्री के टूटने से ठीक पहले रैम धीमा हो जाता है, ऊर्जा रिलीज को अवशोषित करता है और टूलींग या प्रेस फ्रेम को नुकसान पहुंचाने से पहले शॉकवेव को नष्ट कर देता है। यह नियंत्रित गति डाई लाइफ को काफी हद तक बढ़ा देती है, टूल शार्पनिंग के बीच हिट की संख्या बढ़ा देती है, और महंगे रखरखाव अंतराल की आवृत्ति को कम कर देती है।

दोनों प्रौद्योगिकियों के बीच रखरखाव आवश्यकताएँ भी मौलिक रूप से भिन्न होती हैं। मैकेनिकल प्रेस घिसे हुए हिस्सों पर निर्भर करते हैं जिन्हें नियमित निरीक्षण और प्रतिस्थापन की आवश्यकता होती है। आपको फ्लाईव्हील बियरिंग के लिए क्लच और ब्रेक लाइनिंग, विशाल वायवीय प्रणाली और जटिल रीसर्क्युलेटिंग स्नेहन प्रणाली को बनाए रखना होगा। सर्वो प्रेस रखरखाव यांत्रिक घिसाव वाले हिस्सों से हटकर इलेक्ट्रॉनिक डायग्नोस्टिक्स की ओर स्थानांतरित हो जाता है। आप सर्वो ड्राइव, मोटर कूलिंग लूप और कैपेसिटर बैंकों के स्वास्थ्य पर ध्यान केंद्रित करते हैं।

मैकेनिकल प्रेस बनाम सर्वो प्रेस: ​​लागत और दीर्घकालिक आरओआई

अग्रिम निवेश और स्थापना वास्तविकताएँ

प्रेस प्रौद्योगिकी का मूल्यांकन करते समय प्रारंभिक खरीद लागत सबसे तात्कालिक बाधा है। सर्वो प्रेस समतुल्य टन भार वाले मैकेनिकल प्रेस की तुलना में महत्वपूर्ण प्रीमियम अर्जित करती है। यह उच्च प्रारंभिक निवेश बड़े पैमाने पर, तरल-ठंडा, उच्च-टोक़ सर्वोमोटर्स, परिष्कृत सीएनसी गति नियंत्रण आर्किटेक्चर, पूर्ण एनकोडर और मशीन को चलाने के लिए आवश्यक उच्च क्षमता वाले ऊर्जा भंडारण बैंकों द्वारा संचालित होता है। इन सटीक इलेक्ट्रॉनिक घटकों का निर्माण पारंपरिक कच्चा लोहा फ्लाईव्हील और वायवीय क्लच की तुलना में स्वाभाविक रूप से अधिक महंगा है।

स्थापना वास्तविकताएँ प्रारंभिक पूंजीगत व्यय को भी प्रभावित करती हैं। मैकेनिकल प्रेस अपने स्नैप-थ्रू शॉक की हिंसक प्रकृति और फ्लाईव्हील और क्लच जुड़ाव से उत्पन्न भारी कंपन के कारण गंभीर कंपन उत्पन्न करते हैं। शॉकवेव्स को पास की सीएनसी मिलों या सीएमएम मशीनों को प्रभावित करने से रोकने के लिए सुविधाओं को अक्सर गहरे, प्रबलित कंक्रीट गड्ढे डालने और महंगे कंपन अलगाव पैड स्थापित करने की आवश्यकता होती है। सर्वो प्रेस सुचारू, नियंत्रित गति से संचालित होती है। हालाँकि उन्हें अभी भी ठोस नींव की आवश्यकता होती है, गतिशील लोडिंग काफी कम होती है, जो कभी-कभी स्थापना के दौरान सिविल इंजीनियरिंग लागत को कम कर सकती है।

दीर्घकालिक आरओआई की गणना

सर्वो प्रेस की उच्च अग्रिम लागत को उचित ठहराने के लिए दीर्घकालिक परिचालन खर्चों के कठोर विश्लेषण की आवश्यकता होती है। निवेश गणना पर रिटर्न में कई विशिष्ट परिचालन लाभ शामिल होने चाहिए। सबसे पहले, ऊर्जा खपत में कमी महीने-दर-महीने उपयोगिता बचत प्रदान करती है। दूसरा, डवेल टाइम को प्रोग्राम करने की क्षमता इन-डाई सेकेंडरी ऑपरेशंस की अनुमति देती है। यदि आप बीडीसी पर ड्वेल प्रोग्राम कर सकते हैं, तो आप सीधे प्रेस में इन-डाई टैपिंग, वेल्डिंग, या स्वचालित हार्डवेयर प्रविष्टि को एकीकृत कर सकते हैं। आप एक द्वितीयक कार्य केंद्र, एक अतिरिक्त ऑपरेटर और संबंधित कार्य-प्रगति सूची की आवश्यकता को समाप्त कर देते हैं।

इसके अलावा, जटिल भागों को बनाते समय स्क्रैप दरों में कमी से भुगतान अवधि में तेजी आती है। महंगी एयरोस्पेस मिश्र धातुओं पर स्क्रैप दरों को 5% से घटाकर 0.5% करने से भारी बचत होती है। पेंडुलम गति का उपयोग करके भागों को तेजी से चलाने से, सुविधा समग्र थ्रूपुट को बढ़ाती है, जिससे समान पदचिह्न से प्रति शिफ्ट अधिक राजस्व उत्पन्न होता है।

हालाँकि, संयंत्र प्रबंधकों को आरओआई गणना सावधानी से करनी चाहिए। विक्रेताओं द्वारा प्रदान की गई गारंटीकृत भुगतान समयसीमा पर भरोसा करने से बचें। वास्तविक रिटर्न पूरी तरह से आंशिक जटिलता, सामग्री प्रकार और शिफ्ट उपयोग पर निर्भर है। यदि एक सर्वो प्रेस को एक ही शिफ्ट में साधारण फ्लैट ब्लैंक चलाने के लिए खरीदा जाता है, तो वित्तीय रिटर्न कभी नहीं मिल सकता है। प्रौद्योगिकी अपने लिए तभी भुगतान करती है जब जटिल स्टैम्पिंग चुनौतियों को हल करने के लिए इसकी उन्नत क्षमताओं का सक्रिय रूप से उपयोग किया जाता है।

मैकेनिकल प्रेस या सर्वो प्रेस कब चुनें

मैकेनिकल प्रेस को कब निर्दिष्ट करें

अच्छे कारणों से मैकेनिकल प्रेस कई मुद्रांकन सुविधाओं की रीढ़ बनी हुई है। वे विशिष्ट अनुप्रयोगों के लिए इष्टतम विकल्प हैं जहां प्रोग्रामयोग्य गति कोई अतिरिक्त मूल्य प्रदान नहीं करती है। इसके लिए एक यांत्रिक प्रेस निर्दिष्ट करें:

• उच्च गति, निरंतर फ्लैट ब्लैंकिंग ऑपरेशन जहां कच्चे स्ट्रोक-प्रति-मिनट ही एकमात्र मीट्रिक है जो मायने रखता है।

• सरल प्रगतिशील डाई स्टैम्पिंग जहां सामग्री प्रवाह, टूटना और स्प्रिंगबैक महत्वपूर्ण मुद्दे नहीं हैं।

• समान, कम-जटिलता वाले भागों की उच्च मात्रा में चलने वाले ऑपरेशन जिन्हें बार-बार डाई परिवर्तन की आवश्यकता नहीं होती है।

• सख्त अग्रिम बजट बाधाओं वाली सुविधाएं जहां निश्चित बल और गति वर्तमान और भविष्य के उत्पाद मिश्रण के लिए पर्याप्त हैं।

• ऐसे वातावरण जहां इन-हाउस रखरखाव टीमें पारंपरिक क्लच-एंड-ब्रेक सिस्टम के साथ अत्यधिक अनुभवी हैं और मेक्ट्रोनिक्स प्रशिक्षण की कमी है।

सर्वो प्रेस को कब निर्दिष्ट करें

सर्वो तकनीक तब आवश्यक हो जाती है जब एक निश्चित स्ट्रोक की सीमाएं उत्पादन की गुणवत्ता या दक्षता में बाधा डालती हैं। इसके लिए सर्वो प्रेस निर्दिष्ट करें:

• गहरी ड्राइंग अनुप्रयोगों के लिए दीवार के टूटने और पतले होने को रोकने के लिए सटीक सामग्री प्रवाह नियंत्रण की आवश्यकता होती है।

• उन्नत उच्च शक्ति वाले स्टील, टाइटेनियम, या एयरोस्पेस मिश्र धातु बनाने से गंभीर स्प्रिंगबैक और कार्य-सख्त होने का खतरा होता है।

• जटिल प्रगतिशील डाइज़ में इन-डाई टैपिंग, हार्डवेयर इंसर्शन, या वेल्डिंग शामिल होती है जिसके लिए स्ट्रोक के निचले भाग में सटीक समय की आवश्यकता होती है।

• नौकरी की दुकानें जो विभिन्न भागों का उच्च मिश्रण चलाती हैं और एक ही मशीन से अधिकतम बहुमुखी प्रतिभा और तेजी से बदलाव की आवश्यकता होती है।

• संचालन बर्बाद रैम यात्रा को खत्म करने के लिए पेंडुलम गति का उपयोग करके उथले हिस्सों पर आउटपुट को अधिकतम करने की कोशिश कर रहा है।

मध्य मैदान: लिंक मोशन मैकेनिकल प्रेस

उन सुविधाओं के लिए जिन्हें मानक मैकेनिकल प्रेस की तुलना में बेहतर ड्राइंग क्षमताओं की आवश्यकता होती है, लेकिन पूर्ण सर्वो सिस्टम की लागत को उचित नहीं ठहराया जा सकता है, लिंक मोशन प्रेस एक मध्य मार्ग प्रदान करते हैं। ये मशीनें मानक सनकी क्रैंक के बजाय संशोधित यांत्रिक टॉगल लिंकेज का उपयोग करती हैं। लिंकेज यांत्रिक रूप से स्लाइड वेग को बदल देता है, स्ट्रोक के कामकाजी हिस्से के दौरान रैम को काफी धीमा कर देता है और वापसी चरण के दौरान इसे तेज कर देता है।

यह यांत्रिक संशोधन इलेक्ट्रॉनिक सर्वोमोटर्स पर भरोसा किए बिना ड्राइंग संचालन के लिए हल्का प्रभाव और बेहतर सामग्री प्रवाह प्रदान करता है। यह गति समस्या का एक हार्डवेयर समाधान है। जबकि लिंक मोशन प्रेस में सर्वो प्रेस की अनंत प्रोग्रामयोग्यता, ड्वेल क्षमताओं और पेंडुलम गति का अभाव होता है, वे विशिष्ट फॉर्मिंग अनुप्रयोगों के लिए लागत प्रभावी उन्नयन प्रदान करते हैं। हालाँकि, आप प्रोफ़ाइल नहीं बदल सकते. यदि आप गहरे ड्रा भाग से उथले ब्लैंकिंग भाग पर स्विच करते हैं, तो आप उस धीमी ड्रा गति में फंस जाते हैं।

व्यापक संदर्भ: जहां हाइड्रोलिक प्रेस फिट होती है

प्रेस परिदृश्य को पूरी तरह से समझने के लिए, आपको मैकेनिकल और सर्वो प्रेस दोनों को हाइड्रोलिक प्रेस से अलग करना होगा। हाइड्रोलिक प्रेस रैम को स्थानांतरित करने के लिए सिलेंडर को चलाने वाले द्रव दबाव का उपयोग करते हैं। वे भारी-भरकम कार्यों के लिए आदर्श हैं, जिनमें बहुत लंबे स्ट्रोक के दौरान अत्यधिक, निरंतर बल की आवश्यकता होती है, जैसे कि बड़े पैमाने पर ऑटोमोटिव बॉडी पैनल या कॉम्पैक्टिंग पाउडर को गहराई से चित्रित करना। वे स्ट्रोक के किसी भी समय पूर्ण टन भार वितरित कर सकते हैं।

हालाँकि, हाइड्रोलिक प्रेस आम तौर पर धीमी होती हैं। एक हाइड्रोलिक प्रेस 10 स्ट्रोक प्रति मिनट की गति से चल सकता है, उच्च मात्रा में ऊर्जा की खपत कर सकता है, और तेल रिसाव और पर्यावरणीय खतरों का जोखिम उठा सकता है। सर्वो प्रेस अंतर को पाटता है, यांत्रिक जैसी गति, सटीकता और सफाई के साथ हाइड्रोलिक जैसे बल नियंत्रण का बेहतर मिश्रण पेश करता है। एक सर्वो प्रेस आपको हाइड्रोलिक प्रेस का बल प्रोफाइल देता है लेकिन यह 40 स्ट्रोक प्रति मिनट की गति से चल सकता है। जबकि हाइड्रॉलिक्स अभी भी अल्ट्रा-हैवी-ड्यूटी निरंतर बल के लिए जीत हासिल कर रहा है, सर्वो प्रेस तेजी से सटीक निर्माण अनुप्रयोगों में उनकी जगह ले रहे हैं।

सर्वो प्रेस स्थापना, प्रशिक्षण और रखरखाव चुनौतियाँ

ऑपरेटर प्रशिक्षण और प्रोग्रामिंग जटिलता

पारंपरिक यांत्रिक सेटअप से सर्वो-संचालित वातावरण में परिवर्तन एक महत्वपूर्ण सीखने की अवस्था का परिचय देता है। केवल बंद ऊंचाई को समायोजित करने और निरंतर गति निर्धारित करने के आदी ऑपरेटरों को अब उन्नत मानव-मशीन इंटरफेस पर जटिल गति प्रोफाइल बनाना सीखना होगा। उन्हें वेग परिवर्तन, डाई में गर्मी उत्पादन, सामग्री प्रवाह और रिवर्स टन भार के बीच संबंध को समझना चाहिए।

इस परिवर्तन के लिए ऑपरेटरों, सेटअप कर्मियों और टूलींग इंजीनियरों के कौशल को बढ़ाने की आवश्यकता है। यदि कोई ऑपरेटर तीव्र दृष्टिकोण का कार्यक्रम बनाता है और संपर्क से पहले धीमा करना भूल जाता है, तो वे पासे को चकनाचूर कर देंगे। प्रौद्योगिकी की क्षमता को अधिकतम करने के लिए सुविधाओं को व्यापक प्रशिक्षण में निवेश करना चाहिए। यदि कार्यबल सर्वो प्रेस को बिल्कुल एक यांत्रिक प्रेस की तरह मानता है, इसे पूर्ण स्ट्रोक के साथ निरंतर गति से चलाता है, तो सुविधा को बड़े पैमाने पर पूंजी निवेश से शून्य परिचालन लाभ प्राप्त होगा।

बुनियादी ढाँचा और पावर ग्रिड आवश्यकताएँ

जबकि सर्वो प्रेस समग्र रूप से अत्यधिक ऊर्जा-कुशल हैं, उनकी पावर ड्रॉ प्रोफ़ाइल मैकेनिकल प्रेस से काफी अलग है। एक सर्वोमोटर को स्ट्रोक के त्वरण चरण के दौरान विद्युत प्रवाह के बड़े पैमाने पर स्पाइक्स की आवश्यकता होती है। यदि प्रेस पर्याप्त ऊर्जा प्रबंधन प्रणालियों या सक्रिय फ्रंट एंड से सुसज्जित नहीं है, तो ये चरम पावर ड्रॉ सुविधा के विद्युत बुनियादी ढांचे को गंभीर रूप से प्रभावित कर सकते हैं।

स्थापना से पहले, प्लांट इंजीनियरों को संपूर्ण बिजली गुणवत्ता विश्लेषण करना चाहिए। आपको यह सुनिश्चित करना होगा कि स्थानीय ग्रिड और सुविधा के ट्रांसफार्मर बिजली की मांग में तीव्र उतार-चढ़ाव को संभाल सकें। वोल्टेज में गिरावट या गंदी बिजली ड्राइव में खराबी का कारण बन सकती है। सर्वो ड्राइव की सुरक्षा और फैक्ट्री के फर्श पर अन्य संवेदनशील सीएनसी उपकरणों में व्यवधान को रोकने के लिए आपको ट्रांसफार्मर को अपग्रेड करने या लाइन रिएक्टर स्थापित करने की आवश्यकता हो सकती है।

रखरखाव शिफ्ट और विक्रेता सहायता

प्रौद्योगिकी में बदलाव से रखरखाव प्रतिमान बदल जाता है। मैकेनिकल प्रेस समस्या निवारण को अक्सर इन-हाउस मिलराइट्स द्वारा प्रभावी ढंग से नियंत्रित किया जाता है जो गियर, वायवीय क्लच और स्नेहन लाइनों को समझते हैं। जब एक यांत्रिक प्रेस खराब हो जाती है, तो समस्या आमतौर पर दृश्यमान और भौतिक होती है। आपको ग्रीस गन और रिंच वाले एक तकनीशियन की आवश्यकता है।

सर्वो प्रेस को एक अलग निदान दृष्टिकोण की आवश्यकता होती है। ड्राइव दोषों, एनकोडर सिग्नल त्रुटियों, या कूलिंग लूप प्रवाह दरों की समस्या निवारण के लिए विशेष मेक्ट्रोनिक्स तकनीशियनों या इलेक्ट्रिकल इंजीनियरों की आवश्यकता होती है। आपको एक लैपटॉप और एक आस्टसीलस्कप वाले तकनीशियन की आवश्यकता है। सर्वो प्रौद्योगिकी को अपनाने वाली सुविधाओं को अक्सर विशेष विक्रेता समर्थन, रिमोट डायग्नोस्टिक्स और सॉफ़्टवेयर अपडेट पर अधिक भरोसा करना चाहिए, रखरखाव को यांत्रिक मरम्मत से इलेक्ट्रॉनिक विश्लेषण में स्थानांतरित करना चाहिए।

निष्कर्ष

उपकरण अपग्रेड के साथ आगे बढ़ने और यह सुनिश्चित करने के लिए कि आपने अपने स्टैम्पिंग फ़्लोर के लिए सही प्रेस तकनीक का चयन किया है, निम्नलिखित कार्रवाई योग्य कदम उठाएँ:

1. स्प्रिंगबैक, फटने या असंगत सामग्री प्रवाह के कारण उच्च स्क्रैप दर वाले विशिष्ट भागों की पहचान करने के लिए अपने वर्तमान उत्पादन का ऑडिट करें।

2. यह निर्धारित करने के लिए कि क्या वे स्ट्रोक में आपके मौजूदा यांत्रिक प्रेस की क्षमता से अधिक हैं, अपने सबसे जटिल डाइज़ के लिए आवश्यक टन भार वक्रों को मैप करें।

3. सर्वो ड्राइव सिस्टम की चरम बिजली मांगों के साथ अनुकूलता सुनिश्चित करने के लिए, अपनी सुविधा के विद्युत बुनियादी ढांचे, विशेष रूप से ट्रांसफार्मर क्षमता और बिजली की गुणवत्ता का मूल्यांकन करें।

4. यह निर्धारित करने के लिए अपने टूलींग विभाग से परामर्श लें कि यदि प्रोग्रामयोग्य ठहराव समय प्रदान किया जाए तो कौन से प्रगतिशील डाई में इन-डाई टैपिंग या स्वचालित असेंबली शामिल हो सकती है।

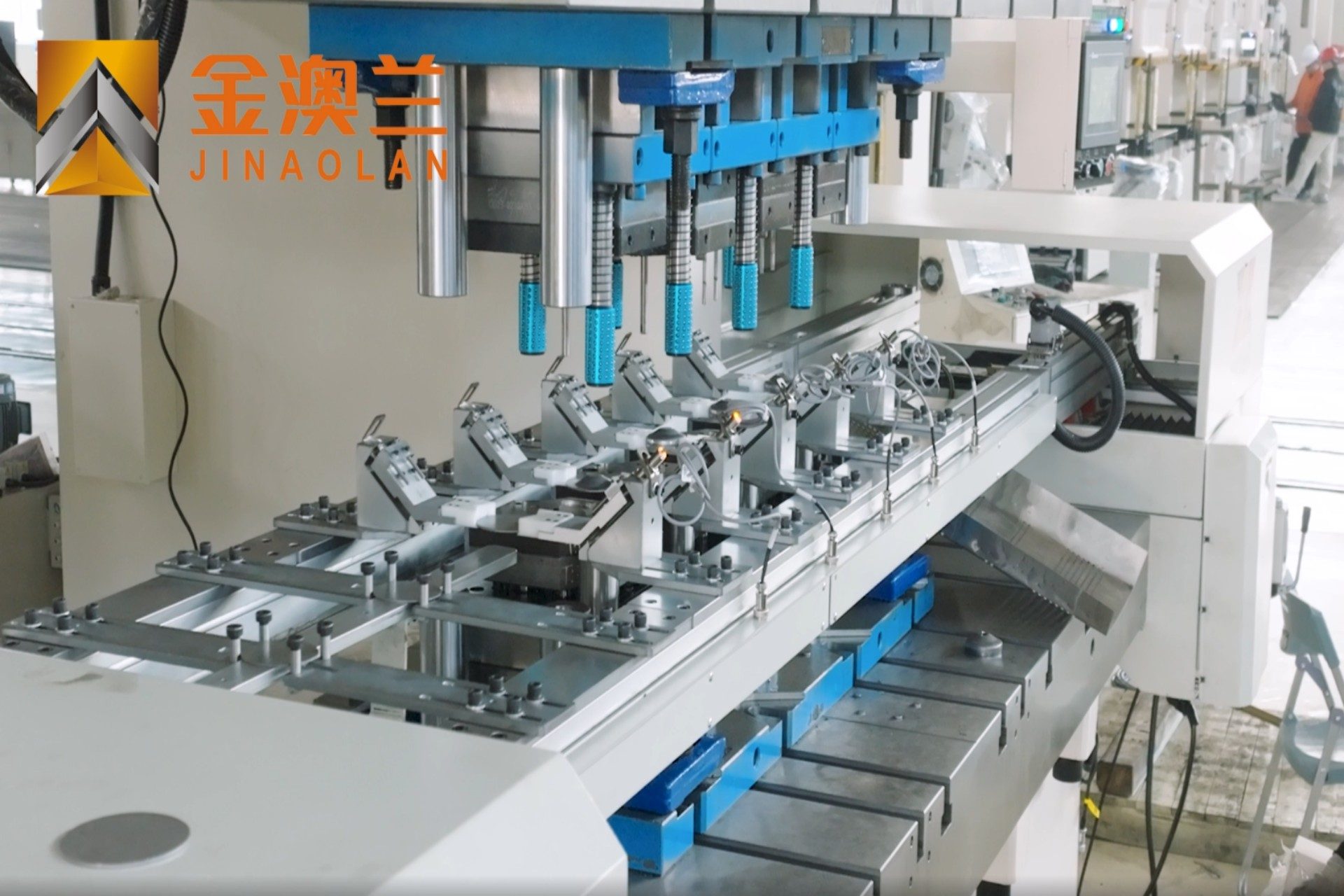

1983 में स्थापित, झेजियांग जिनाओलन मशीन टूल 25 से 2,400 टन तक की क्षमता में मैकेनिकल प्रेस और एकीकृत स्टैम्पिंग-लाइन उपकरण बनाती है। प्रेस निर्माण, स्वचालित फीडिंग सिस्टम, स्टैम्पिंग डाई, ट्रांसफर उपकरण और उत्पादन-लाइन एकीकरण में इसका अनुभव निर्माताओं को विभिन्न सामग्रियों, टूलींग कार्यक्रमों और आउटपुट लक्ष्यों के लिए उपकरण कॉन्फ़िगरेशन का मूल्यांकन करने में मदद कर सकता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: मैकेनिकल प्रेस और सर्वो प्रेस के बीच मुख्य अंतर क्या है?

ए: प्राथमिक अंतर ड्राइव तंत्र है। एक यांत्रिक प्रेस रैम को चलाने के लिए लगातार घूमने वाले फ्लाईव्हील और एक क्लच पर निर्भर करता है, जो एक निश्चित, अपरिवर्तनीय स्ट्रोक और गति प्रोफ़ाइल बनाता है। एक सर्वो प्रेस एक डायरेक्ट-ड्राइव सर्वोमोटर का उपयोग करता है, जो फ्लाईव्हील को हटा देता है और चक्र में किसी भी बिंदु पर पूरी तरह से प्रोग्राम करने योग्य स्ट्रोक, परिवर्तनीय गति और सटीक ठहराव समय की अनुमति देता है।

प्रश्न: क्या सर्वो प्रेस यांत्रिक प्रेस की तुलना में काफी अधिक ऊर्जा-कुशल हैं?

उत्तर: हाँ, सर्वो प्रेस आमतौर पर 32% से 42% कम ऊर्जा की खपत करती है। यांत्रिक प्रेस भारी फ्लाईव्हील को निष्क्रिय अवस्था में भी घुमाते रहने के लिए निरंतर शक्ति खींचती है। सर्वो प्रेस केवल तभी शक्ति खींचता है जब रैम सक्रिय रूप से घूम रहा हो। वे पुनर्योजी ब्रेकिंग का भी उपयोग करते हैं, जहां सर्वोमोटर्स मंदी के दौरान जनरेटर के रूप में कार्य करते हैं, ऊर्जा को सिस्टम के कैपेसिटर बैंकों में वापस भेजते हैं।

प्रश्न: क्या सर्वो प्रेस हाइड्रोलिक प्रेस की जगह ले सकता है?

उत्तर: कई परिशुद्धता निर्माण अनुप्रयोगों में, हाँ। सर्वो प्रेस स्ट्रोक के किसी भी बिंदु पर पूर्ण टन भार वितरित करने की समान क्षमता प्रदान करता है, जो हाइड्रोलिक प्रेस का प्राथमिक लाभ है। हालाँकि, सर्वो प्रेस बहुत अधिक गति से काम करते हैं, बेहतर स्थितिगत सटीकता प्रदान करते हैं, और हाइड्रोलिक तेल रिसाव से जुड़े पर्यावरणीय खतरों और रखरखाव के मुद्दों को खत्म करते हैं।

प्रश्न: सर्वो प्रेस की अग्रिम लागत अधिक क्यों है?

उत्तर: मशीन बनाने के लिए आवश्यक उन्नत तकनीक के कारण प्रारंभिक निवेश अधिक है। सर्वो प्रेस ऊर्जा प्रबंधन के लिए बड़े पैमाने पर, तरल-ठंडा, उच्च-टोक़ सर्वोमोटर्स, परिष्कृत सीएनसी गति नियंत्रण आर्किटेक्चर, पूर्ण एनकोडर और हेवी-ड्यूटी कैपेसिटर बैंकों पर निर्भर करते हैं। इन सटीक इलेक्ट्रॉनिक घटकों का निर्माण पारंपरिक कच्चा लोहा फ्लाईव्हील और वायवीय क्लच की तुलना में स्वाभाविक रूप से अधिक महंगा है।

प्रश्न: सर्वो प्रेस कैसे जीवन को बेहतर बनाती है?

ए: एक सर्वो प्रेस प्रभाव के बिंदु पर रैम के सटीक वेग को नियंत्रित करके टूलींग जीवन का विस्तार करता है। सामग्री से संपर्क करने से ठीक पहले प्रेस को धीमा करने के लिए प्रोग्रामिंग करके, यह प्रभाव के झटके को काफी कम कर देता है। यह पंचिंग ऑपरेशन के दौरान सफलता की गति को भी नियंत्रित करता है, विनाशकारी रिवर्स टन भार को कम करता है जो आम तौर पर पंचों पर समय से पहले घिसाव और जूतों के खराब होने का कारण बनता है।

प्रश्न: रिवर्स टन भार क्या है और सर्वो प्रेस इसे कैसे संभालते हैं?

ए: रिवर्स टनेज वह हिंसक नकारात्मक बल है जो तब उत्पन्न होता है जब किसी छिद्रण या ब्लैंकिंग ऑपरेशन के दौरान सामग्री अचानक टूट जाती है। दबाव का यह अचानक रिलीज प्रेस के माध्यम से एक हानिकारक शॉकवेव भेजता है। सर्वो प्रेस सामग्री के फ्रैक्चर के बिंदु पर रैम को ठीक से धीमा करके, ऊर्जा रिलीज को अवशोषित करके और टूलींग या प्रेस फ्रेम को नुकसान पहुंचाने से पहले शॉकवेव को नष्ट करके इसे संभालती है।
