मैकेनिकल पावर प्रेस की विश्वसनीयता एक एकल, मौलिक तंत्र पर निर्भर करती है। रोक तंत्र ऑपरेटर सुरक्षा को निर्देशित करता है और अधिकतम उत्पादन थ्रूपुट निर्धारित करता है। विफलता या विरासती रोक प्रणाली किसी भी स्टैम्पिंग फ़्लोर पर गंभीर परिचालन जोखिम लाती है। असंगत रुकने का समय सुरक्षा बाधाओं से समझौता करता है, जिससे हल्के पर्दे अप्रभावी हो जाते हैं। जब रैम प्रोग्राम किए गए क्रैंक कोण पर सटीक रूप से संलग्न होने में विफल रहता है तो स्क्रैप दरें बढ़ जाती हैं। स्वीकार्य सीमा से अधिक समय के बहाव को रोकने पर ओएसएचए और एएनएसआई अनुपालन उल्लंघन एक बड़ा खतरा बन जाता है। टूटी हुई क्लच प्लेट या जली हुई ब्रेक लाइनिंग से अनियोजित डाउनटाइम पूरी स्टैम्पिंग लाइनों को रोक देता है, जिससे डाउनस्ट्रीम असेंबली प्रक्रियाएं बाधित हो जाती हैं।
संयंत्र प्रबंधकों और रखरखाव इंजीनियरों को इन तंत्रों का मूल्यांकन करने के लिए एक संरचित, इंजीनियरिंग-आधारित दृष्टिकोण की आवश्यकता होती है। यह तकनीकी मार्गदर्शिका बताती है कि सही अपग्रेड का आकलन, तुलना और चयन कैसे किया जाए। हम इष्टतम प्रदर्शन सुनिश्चित करने के लिए टन भार, फ्लाईव्हील जड़ता, थर्मल क्षमता और उत्पादन आवश्यकताओं की जांच करते हैं। इंजीनियरिंग टीमें ऐसे सिस्टम निर्दिष्ट कर सकती हैं जो अनियमित रैम व्यवहार को खत्म करते हैं और प्रेस स्ट्रोक पर पूर्ण नियंत्रण बहाल करते हैं।
सुरक्षा और अनुपालन पहले: प्रेस क्लच और ब्रेक का आधुनिकीकरण सीधे दोहराए जाने योग्य, विश्वसनीय रुकने के समय को सुनिश्चित करके OSHA अनुपालन और ANSI B11.1 सुरक्षा दूरी गणना पर प्रभाव डालता है।
वेट बनाम ड्राई सिस्टम ट्रेड-ऑफ: ड्राई सिस्टम कम प्रारंभिक लागत और सरल रखरखाव प्रदान करते हैं, जबकि वेट सिस्टम उच्च-चक्र अनुप्रयोगों के लिए बेहतर गर्मी अपव्यय, शोर में कमी और दीर्घायु प्रदान करते हैं।
नियंत्रण एकीकरण महत्वपूर्ण है: पूर्ण सुरक्षा और प्रदर्शन लाभ प्राप्त करने के लिए यांत्रिक घटकों को अपग्रेड करने को आधुनिक, अनावश्यक प्रेस नियंत्रण प्रणालियों के साथ जोड़ा जाना चाहिए - जिसमें क्रॉस-मॉनिटर्ड दोहरी सुरक्षा वाल्व भी शामिल हैं।
विषयसूची

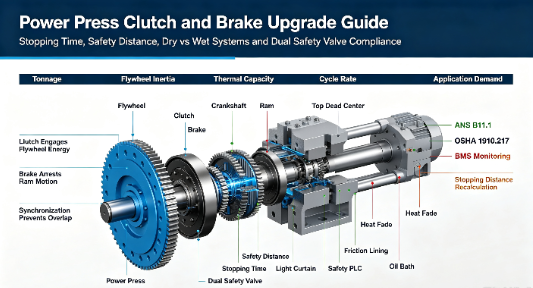

एक पावर प्रेस क्लच और ब्रेक सिस्टम फ्लाईव्हील ऊर्जा के स्थानांतरण और रुकने को नियंत्रित करता है।
रैम को चलाने के लिए क्लच फ्लाईव्हील से क्रैंकशाफ्ट तक ऊर्जा स्थानांतरित करता है ब्रेक । आवश्यकता पड़ने पर रैम को सटीकता से रोक देता है सुचारू संचालन और सुरक्षित रोक सुनिश्चित करने के लिए दोनों प्रणालियों को एक साथ काम करना चाहिए। ।
महत्वपूर्ण प्रदर्शन कारकों में शामिल हैं:
जुड़ाव की गति: यह निर्धारित करती है कि सक्रियण के बाद प्रेस कितनी जल्दी प्रतिक्रिया करता है।
टॉर्क क्षमता: यह सुनिश्चित करता है कि क्लच बिना फिसले पर्याप्त शक्ति स्थानांतरित करता है।
रुकने का समय: लगातार रुकने के प्रदर्शन को बनाए रखता है और सुरक्षा आवश्यकताओं का समर्थन करता है।
एक विश्वसनीय प्रणाली को विभिन्न परिचालन स्थितियों के तहत स्थिर रुकने का समय प्रदान करना चाहिए।
शीघ्र पता लगाने से डाउनटाइम और उपकरण क्षति को रोकने में मदद मिलती है। सामान्य चेतावनी संकेतों में शामिल हैं:
धीमी गति से जुड़ाव: हवा के रिसाव, घिसे हुए सील या नियंत्रण वाल्व की समस्याओं का संकेत हो सकता है।
असामान्य शोर: अक्सर घर्षण प्लेटों या यांत्रिक भागों के कारण होता है।
लंबी रुकने की दूरी: ब्रेक खराब होने या ब्रेकिंग प्रदर्शन में कमी का संकेत देती है।
बारंबार नियंत्रण त्रुटियाँ: दबाव की समस्याओं या नियंत्रण प्रणाली की खराबी के परिणामस्वरूप हो सकती हैं।
घर्षण धूल या धातु के कण: क्लच या ब्रेक सिस्टम के अंदर अत्यधिक घिसाव दर्शाते हैं।
नियमित निरीक्षण से प्रेस की सटीकता, सुरक्षा और उत्पादन दक्षता बनाए रखने में मदद मिलती है।
विभिन्न क्लच और ब्रेक डिज़ाइन विभिन्न उत्पादन आवश्यकताओं के अनुरूप होते हैं। मुख्य विकल्पों में ड्राई सिस्टम, वेट सिस्टम और अलग या संयोजन कॉन्फ़िगरेशन शामिल हैं।
शुष्क प्रणालियाँ घर्षण प्लेटों को जोड़ने के लिए संपीड़ित हवा का उपयोग करती हैं। घर्षण सतहें हवा के संपर्क में आती हैं, जिससे निरीक्षण और रखरखाव आसान हो जाता है।
लाभ:
सरल संरचना
आसान रखरखाव
निम्न और मध्यम उत्पादन आवश्यकताओं के लिए उपयुक्त
सीमाएँ:
उच्च गति संचालन के दौरान गर्मी बढ़ सकती है
अधिक घर्षण वाली धूल उत्पन्न होती है
भारी साइकिल चलाने की स्थिति में रुकने का प्रदर्शन कम हो सकता है
ड्राई सिस्टम का उपयोग आमतौर पर मानक उत्पादन लाइनों और प्रेस रेट्रोफिट परियोजनाओं के लिए किया जाता है।
गीली प्रणालियाँ घर्षण प्लेटों को तेल से भरे आवास के अंदर रखती हैं। तेल गर्मी को दूर करने में मदद करता है और निरंतर उच्च गति संचालन के दौरान प्रदर्शन में सुधार करता है।
लाभ:
बेहतर ताप नियंत्रण
लंबी सेवा जीवन
हाई-साइकिल और हेवी-ड्यूटी स्टैम्पिंग के लिए उपयुक्त
सीमाएँ:
अधिक जटिल स्थापना
तेल रखरखाव और शीतलन प्रणाली की आवश्यकता है
ऐसे मांगलिक अनुप्रयोगों के लिए वेट सिस्टम को प्राथमिकता दी जाती है जहां लंबी उत्पादन अवधि में स्थिर प्रदर्शन की आवश्यकता होती है।
संयोजन इकाइयाँ
क्लच और ब्रेक घटकों को एक असेंबली में एकीकृत किया गया है। यह डिज़ाइन आसान इंस्टॉलेशन प्रदान करता है और क्लच और ब्रेक ओवरलैप को रोककर सुरक्षा में सुधार करता है।
अलग इकाइयाँ
क्लच और ब्रेक घटक अलग-अलग स्थापित किए गए हैं। यह कॉन्फ़िगरेशन विशेष प्रेस डिज़ाइन और उच्च-टोक़ अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करता है।
प्रकार | मुख्य लाभ | उपयुक्त अनुप्रयोग |
|---|---|---|
शुष्क प्रणाली | सरल रखरखाव | मानक मुद्रांकन |
गीला तंत्र | बेहतर ताप नियंत्रण | उच्च गति उत्पादन |
संयोजन इकाई | संक्षिप्त और सुरक्षित | सामान्य प्रेस सिस्टम |
अलग इकाई | लचीला विन्यास | कस्टम अनुप्रयोग |
सही क्लच और ब्रेक सिस्टम का चयन प्रेस की गति, उत्पादन आवश्यकताओं, रखरखाव की जरूरतों और परिचालन स्थितियों पर निर्भर करता है।
पावर प्रेस क्लच और ब्रेक सिस्टम का चयन करने के लिए सुरक्षा, उत्पादन गति, ताप प्रबंधन और टॉर्क आवश्यकताओं का मूल्यांकन करना आवश्यक है। उचित रूप से मेल खाने वाली प्रणाली प्रेस की विश्वसनीयता में सुधार करती है और रखरखाव की लागत को कम करती है।
प्रदर्शन रुकने से ऑपरेटर सुरक्षा पर सीधा असर पड़ता है। सुरक्षित परिचालन स्थितियों को बनाए रखने के लिए ब्रेक को आवश्यक समय के भीतर रैम को रोकना होगा।
ब्रेक मॉनिटरिंग सिस्टम लगातार रुकने के प्रदर्शन की जाँच करता है। यदि घिसाव या कम ब्रेक दक्षता के कारण रुकने का समय बहुत लंबा हो जाता है, तो सुरक्षा जोखिम होने से पहले सिस्टम रखरखाव टीमों को सचेत कर सकता है।
प्रमुख कारकों में शामिल हैं:
लगातार रुकने का समय
विश्वसनीय ब्रेक प्रतिक्रिया
उचित सुरक्षा दूरी
नियमित प्रदर्शन की निगरानी
हाई-स्पीड स्टैम्पिंग बार-बार क्लच और ब्रेक चक्र के दौरान महत्वपूर्ण गर्मी उत्पन्न करती है। यदि सिस्टम प्रभावी ढंग से गर्मी को दूर नहीं कर सकता है, तो घर्षण प्रदर्शन कम हो सकता है।
शुष्क प्रणालियाँ वायु शीतलन पर निर्भर करती हैं और मानक अनुप्रयोगों के लिए उपयुक्त हैं।
गीले सिस्टम गर्मी को नियंत्रित करने और उच्च-चक्र उत्पादन के दौरान स्थिर प्रदर्शन बनाए रखने के लिए तेल शीतलन का उपयोग करते हैं।
सही शीतलन विधि का चयन प्रेस की गति, उत्पादन की मात्रा और परिचालन स्थितियों पर निर्भर करता है।
क्लच और ब्रेक को प्रेस क्षमता और फ्लाईव्हील ऊर्जा से मेल खाना चाहिए।
महत्वपूर्ण कारकों में शामिल हैं:
प्रेस टनभार
चक्का का आकार
मुद्रांकन प्रक्रिया
उत्पादन की गति
हेवी-ड्यूटी फॉर्मिंग ऑपरेशन के लिए लाइट स्टैम्पिंग अनुप्रयोगों की तुलना में अधिक टॉर्क क्षमता की आवश्यकता होती है। कम आकार की प्रणाली अत्यधिक घिसाव, अस्थिर रुकावट और उपकरण जीवन को कम कर सकती है।
कार्य वातावरण क्लच और ब्रेक चयन को भी प्रभावित करता है।
शुष्क प्रणालियाँ घर्षण धूल और उच्च परिचालन शोर उत्पन्न कर सकती हैं। गीली प्रणालियाँ बेहतर धूल नियंत्रण प्रदान करती हैं क्योंकि घिसे हुए कण तेल प्रणाली के अंदर रहते हैं।
आधुनिक उत्पादन सुविधाओं के लिए, संलग्न प्रणालियाँ बेहतर बनाने में मदद कर सकती हैं:
कार्यस्थल की साफ-सफाई
शोर नियंत्रण
रखरखाव दक्षता
सही क्लच और ब्रेक सिस्टम का चयन सुरक्षित संचालन, स्थिर उत्पादन और लंबी प्रेस सेवा जीवन सुनिश्चित करता है।

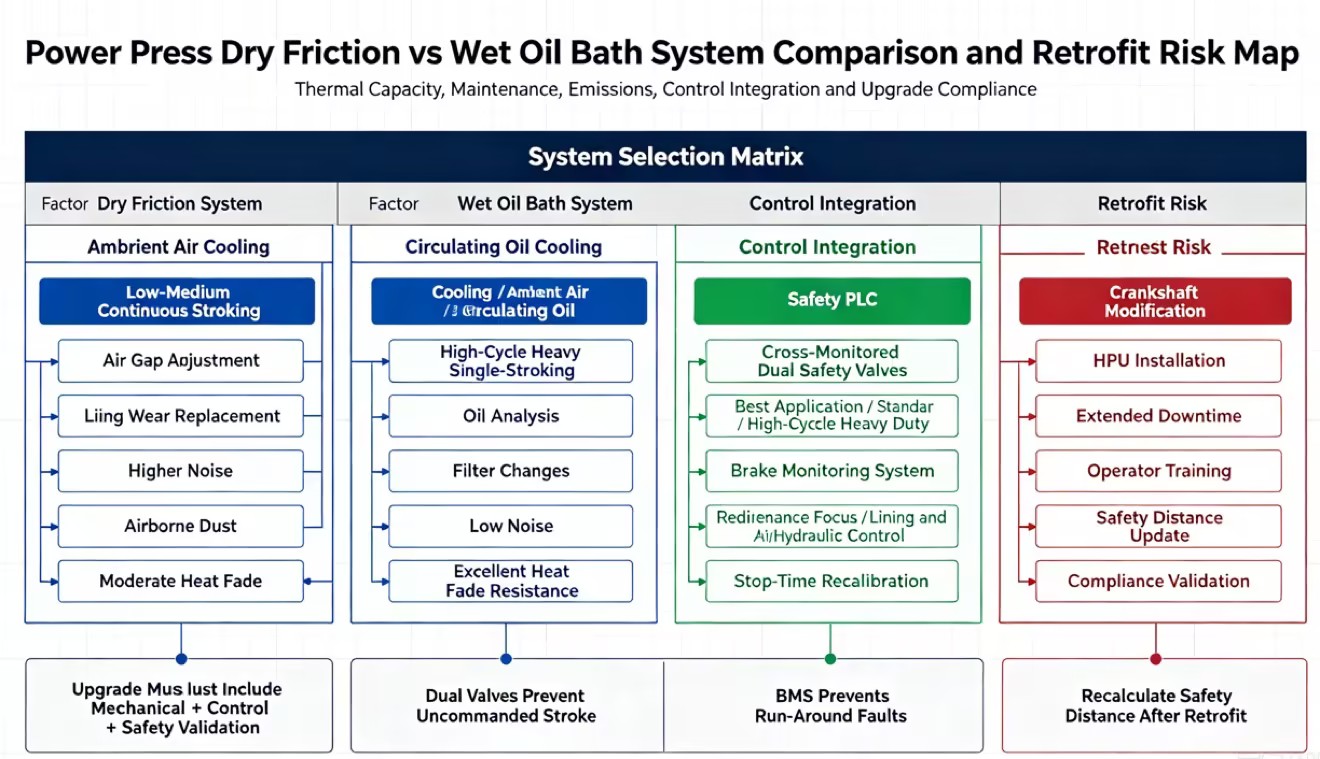

फ़ीचर/मीट्रिक | शुष्क घर्षण प्रणाली | गीले संलग्न सिस्टम |
|---|---|---|
ठंडा करने की विधि | परिवेशी वायु | परिसंचारी तेल स्नान |
सर्वोत्तम अनुप्रयोग | निम्न/मध्यम निरंतर पथपाकर | हाई-स्पीड, भारी सिंगल-स्ट्रोकिंग |
रखरखाव फोकस | एयर गैप समायोजन, अस्तर प्रतिस्थापन | तेल विश्लेषण, फ़िल्टर परिवर्तन |
शोर स्तर | उच्च (यांत्रिक क्लैंक, वायु निकास) | निम्न (संलग्न आवास से घिरा हुआ) |
पार्टिकुलेट जेनरेशन | हवाई घर्षण धूल | तेल फिल्टर के भीतर समाहित |
गर्मी फीका प्रतिरोध | मध्यम (भारी भार के तहत गिरता है) | उत्कृष्ट (भारी भार के तहत स्थिर) |
क्लच और ब्रेक सिस्टम की दीर्घकालिक परिचालन व्यवहार्यता का मूल्यांकन करने के लिए रखरखाव अंतराल की गहरी समझ की आवश्यकता होती है। शुष्क विन्यास के लिए बार-बार शारीरिक हस्तक्षेप की आवश्यकता होती है। रखरखाव तकनीशियनों को घर्षण प्लेटों के बीच हवा के अंतर को नियमित रूप से मापना चाहिए। जैसे-जैसे लाइनिंग घिसती है, यह अंतर बढ़ता जाता है, जिससे इष्टतम जुड़ाव गति को बहाल करने के लिए शिम प्लेटों के मैन्युअल समायोजन की आवश्यकता होती है। अंततः, घर्षण लाइनिंग रिवेट्स तक घिस जाती है, जिससे घर्षण डिस्क को पूरी तरह से तोड़ने और बदलने की आवश्यकता होती है।
गीला कॉन्फ़िगरेशन रखरखाव समयरेखा को काफी हद तक बदल देता है। क्योंकि तेल फिल्म संलग्न घर्षण को अवशोषित करती है, आंतरिक प्लेटों में नगण्य शारीरिक टूट-फूट होती है। गीली इकाई का आंतरिक प्लेट प्रतिस्थापन की आवश्यकता के बिना एक दशक तक काम करना आम बात है। हालाँकि, यह यांत्रिक दीर्घायु रखरखाव के बोझ को द्रव प्रबंधन में स्थानांतरित कर देती है। तकनीशियनों को चिपचिपाहट टूटने और कण संदूषण की जांच के लिए नियमित रूप से तेल का नमूना लेना चाहिए। विशेष हाइड्रोलिक द्रव को बदलना और उच्च-माइक्रोन फिल्टर को बदलना प्राथमिक निवारक रखरखाव कार्य बन जाता है।
एक्चुएशन विधियां सीधे संयंत्र ऊर्जा भार को प्रभावित करती हैं। वायवीय प्रणालियाँ संपीड़ित हवा पर निर्भर करती हैं, जो उत्पन्न करने में बेहद अक्षम है। प्रत्येक स्ट्रोक में एक विशिष्ट मात्रा में संपीड़ित हवा की खपत होती है। इसके अलावा, पुरानी वायवीय लाइनें अक्सर सूक्ष्म-रिसाव विकसित करती हैं, और पूरे संयंत्र में दबाव की बूंदें सुस्त क्लच जुड़ाव का कारण बन सकती हैं। सुविधाओं को यह सुनिश्चित करना चाहिए कि उनकी कंप्रेसर क्षमता बड़े वायवीय क्लच की निरंतर क्यूबिक फीट प्रति मिनट (सीएफएम) मांगों को संभाल सकती है।
हाइड्रोलिक एक्चुएशन, जिसका उपयोग अक्सर हेवी-ड्यूटी वेट सिस्टम में किया जाता है, के लिए समर्पित हाइड्रोलिक पावर इकाइयों (एचपीयू) की आवश्यकता होती है। ये इकाइयाँ निरंतर द्रव दबाव बनाए रखने के लिए इलेक्ट्रिक मोटर का उपयोग करती हैं। जबकि हाइड्रोलिक सिस्टम हवा की संपीड़न समस्याओं के बिना अत्यधिक, तात्कालिक बल प्रदान करते हैं, वे निरंतर विद्युत खपत का परिचय देते हैं। इन प्रणालियों को निर्दिष्ट करते समय इंजीनियरों को एचपीयू के पदचिह्न, उच्च दबाव वाली हाइड्रोलिक लाइनों की रूटिंग और निरंतर-ड्यूटी पंप मोटर्स के विद्युत भार का मूल्यांकन करना चाहिए।
लक्षण | संभावित कारण | सुधारात्मक कार्रवाई |
|---|---|---|
सुस्त राम प्रारंभ | कम वायुदाब या प्रतिबंधित एयरलाइन | कंप्रेसर आउटपुट की जाँच करें और रुकावटों के लिए दोहरे वाल्व का निरीक्षण करें। |
राम टीडीसी से आगे निकल गया | घिसी हुई ब्रेक लाइनिंग या चमकीली घर्षण प्लेटें | वायु अंतराल मापें. यदि लाइनिंग ओईएम सीमा से अधिक खराब हो गई है तो उसे बदलें। |
अत्यधिक गर्मी का निर्माण | क्लच/ब्रेक ओवरलैप या अपर्याप्त कूलिंग | नियंत्रण समय सत्यापित करें. गीले सिस्टम में तेल के प्रवाह और हीट एक्सचेंजर की जाँच करें। |
सगाई पर जोर-जोर से बजना | घिसे हुए ड्राइव पिन या ढीले माउंटिंग बोल्ट | यांत्रिक संबंधों का निरीक्षण करें. सभी माउंटिंग हार्डवेयर को विशिष्टता के अनुसार टॉर्क करें। |
उपयुक्त रोक तंत्र का चयन करने के लिए प्रेस के कर्तव्य चक्र और गतिज ऊर्जा मांगों के कठोर इंजीनियरिंग मूल्यांकन की आवश्यकता होती है। ड्राई सिस्टम मानक निरंतर संचालन के लिए विश्वसनीय, आसानी से बनाए रखने योग्य समाधान प्रदान करते हैं। वेट सिस्टम उच्च-मात्रा, उच्च-चक्र, या पर्यावरण की दृष्टि से संवेदनशील मुद्रांकन मांगों के लिए आवश्यक अत्यधिक गर्मी लंपटता और दीर्घायु प्रदान करते हैं। को अपग्रेड करने से प्रेस क्लच और ब्रेक सटीक रैम नियंत्रण बहाल होता है, नियामक अनुपालन सुनिश्चित होता है, और सुविधा के ऑपरेटरों और टूलींग की सुरक्षा होती है।
वर्तमान प्रदर्शन आधार रेखाएं स्थापित करने के लिए कैलिब्रेटेड स्टॉप-टाइम माप उपकरणों का उपयोग करके एक व्यापक प्रेस ऑडिट आयोजित करें।
तत्काल अनुपालन अंतराल की पहचान करने के लिए वर्तमान रुकने के समय और एएनएसआई बी11.1 मानकों के आधार पर आवश्यक सुरक्षा दूरी की गणना करें।
अपने विशिष्ट मुद्रांकन अनुप्रयोगों के लिए फ्लाईव्हील जड़ता और थर्मल लोड आवश्यकताओं का मूल्यांकन करने के लिए एक प्रमाणित मैकेनिकल प्रेस इंजीनियर से परामर्श लें।
मौजूदा क्रैंकशाफ्ट आयामों और उपलब्ध संयंत्र वायु या विद्युत क्षमताओं के साथ रेट्रोफिट संगतता सुनिश्चित करने के लिए आधुनिक ओईएम विनिर्देशों की समीक्षा करें।
मैकेनिकल रेट्रोफिट के दौरान क्रॉस-मॉनिटर किए गए दोहरे सुरक्षा वाल्वों से सुसज्जित आधुनिक सुरक्षा पीएलसी में विरासत रिले-लॉजिक नियंत्रण को अपग्रेड करें।
उत्तर: जीवनकाल पूरी तरह से प्रौद्योगिकी और अनुप्रयोग पर निर्भर करता है। शुष्क घर्षण अस्तर आमतौर पर चक्र दर और थर्मल भार के आधार पर 1 से 3 साल तक चलता है। गीले सिस्टम, क्योंकि घर्षण प्लेटें एक तेल फिल्म द्वारा संरक्षित होती हैं, अक्सर आंतरिक पुनर्निर्माण की आवश्यकता से पहले 10 साल से अधिक समय तक काम करती हैं, बशर्ते कि तेल और फिल्टर को सख्ती से बनाए रखा जाए।
उ: तकनीशियन पोर्टेबल या एकीकृत स्टॉप-टाइम माप उपकरण का उपयोग करते हैं। यह उपकरण सबसे खराब स्थिति में ब्रेक को ट्रिगर करता है, जो आमतौर पर डाउनस्ट्रोक पर 90 डिग्री होता है। इसके बाद यह उस सटीक मिलीसेकंड को मापता है जो रैम को पूर्ण और पूर्ण विराम पर आने में लगता है।
ए: एक दोहरी सुरक्षा वाल्व स्टॉपिंग तंत्र को सक्रिय करने वाली हवा या हाइड्रोलिक तरल पदार्थ का अनावश्यक नियंत्रण प्रदान करता है। यदि एक आंतरिक वाल्व स्पूल चिपक जाता है या विफल हो जाता है, तो द्वितीयक स्पूल सुरक्षित रूप से तरल पदार्थ या हवा को बाहर निकाल देता है। यह असफल-सुरक्षित क्रिया ब्रेक लगाती है और आकस्मिक, अनकमांड प्रेस स्ट्रोक को रोकती है।
उत्तर: शुष्क प्रणालियाँ परिवेशी वायु द्वारा ठंडी की गई खुली घर्षण प्लेटों का उपयोग करती हैं, जिससे वे सरल हो जाती हैं लेकिन गर्मी कम होने और धूल उत्पन्न होने का खतरा होता है। गीली प्रणालियाँ घर्षण प्लेटों को एक परिसंचारी तेल स्नान में संलग्न करती हैं, जिससे बेहतर गर्मी लंपटता, शून्य वायुजनित धूल और भारी एकल-स्ट्रोकिंग स्थितियों के तहत काफी लंबा यांत्रिक जीवनकाल प्रदान होता है।
उत्तर: हाँ. अधिकांश पुराने मैकेनिकल प्रेसों को दोबारा लगाया जा सकता है। हालाँकि, नए माउंटिंग हब को स्वीकार करने के लिए अक्सर मौजूदा क्रैंकशाफ्ट की मशीनिंग की आवश्यकता होती है। इसके अलावा, मौजूदा सुरक्षा मानकों को पूरा करने के लिए मैकेनिकल रेट्रोफिट को आधुनिक प्रेस नियंत्रण और दोहरे सुरक्षा वाल्व के साथ जोड़ा जाना चाहिए।
