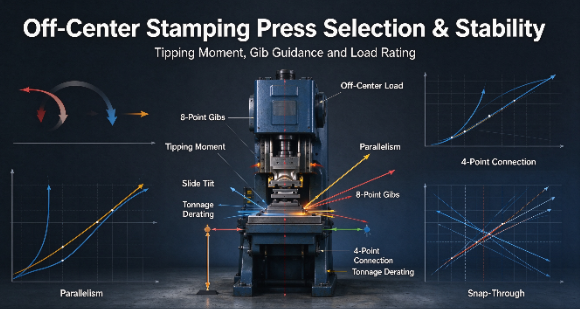

दुकान के फर्श पर पूरी तरह से केंद्रित मुद्रांकन संचालन शायद ही कभी मौजूद होता है। भारी फॉर्मिंग या ब्लैंकिंग स्टेशन स्वाभाविक रूप से प्रगतिशील डाई के किनारों की ओर गिरते हैं। ये गंभीर ऑफ-सेंटर स्टैम्पिंग लोड मानक उपकरणों को सक्रिय रूप से नष्ट कर देते हैं। वे समय से पहले डाई घिसने का कारण बनते हैं, टाई रॉड्स को तोड़ते हैं, और विनाशकारी स्लाइड टिपिंग का कारण बनते हैं। मानक टन भार रेटिंग मानती है कि आप लोड डेड-सेंटर लागू करते हैं। खरीद टीमें अक्सर कुल टन भार के आधार पर ही उपकरण निर्दिष्ट करती हैं। वे असममित भाग ज्यामिति द्वारा उत्पन्न टिपिंग क्षणों का हिसाब देने में विफल रहते हैं। इस निरीक्षण के परिणामस्वरूप व्यापक डाउनटाइम, गंभीर सुरक्षा खतरे और बार-बार यांत्रिक पुनर्निर्माण होता है।
आपको का मूल्यांकन और निर्दिष्ट करने के लिए एक तकनीकी ढांचे की आवश्यकता है । ऑफ-सेंटर लोड स्थितियों के लिए प्रेस यह मार्गदर्शिका फ़्रेम कठोरता, कनेक्शन बिंदु, ड्राइव प्रकार, गिबिंग आर्किटेक्चर और टन भार व्युत्पन्न के लिए सटीक आवश्यकताओं को तोड़ती है। आप सीखेंगे कि दीर्घकालिक स्थिरता और परिशुद्धता सुनिश्चित करते हुए, अपने सबसे चरम प्रगतिशील डाई लेआउट के साथ यांत्रिक क्षमताओं का मिलान कैसे करें।
फ़्रेम आर्किटेक्चर गैर-परक्राम्य है: गैप-फ़्रेम (सी-फ़्रेम) प्रेस गंभीर ऑफ-सेंटर लोड के लिए संरचनात्मक रूप से अनुपयुक्त हैं; असममित तनाव के तहत समानता बनाए रखने के लिए स्ट्रेट-साइड प्रेस अनिवार्य हैं।
कनेक्शन बिंदु स्थिरता तय करते हैं: 2-बिंदु या 4-बिंदु प्रेस स्लाइड पर बल वितरित करता है, सक्रिय रूप से टिपिंग पल का विरोध करता है जो एकल-बिंदु प्रेस को नष्ट कर देगा।
गिबिंग परिशुद्धता महत्वपूर्ण है: स्लाइड की गति को बाधित करने और ऑफ-सेंटर स्टैम्पिंग लोड द्वारा उत्पन्न पार्श्व बलों को अवशोषित करने के लिए 8-पॉइंट, पूर्ण-लंबाई वाले गिब्स की आवश्यकता होती है।
ड्राइव चयन मामले: स्नैप-थ्रू शॉक को कम करने के लिए मैकेनिकल, हाइड्रोलिक और सर्वो ड्राइव के बीच चयन स्टैम्पिंग प्रक्रिया की विशिष्ट विशेषताओं द्वारा तय किया जाना चाहिए।
टन भार को घटाया जाना चाहिए: जैसे ही भार केंद्र रेखा से दूर जाता है, प्रेस क्षमता काफी कम हो जाती है; प्रेस चयन में रिवर्स टन भार और टिपिंग मोमेंट की गणना एक अनिवार्य कदम है।
विषयसूची
ऑफ-सेंटर लोडिंग तब होती है जब फॉर्मिंग फोर्स प्रेस स्लाइड की सेंटरलाइन से दूर कार्य करती है, जिससे स्टैम्पिंग के दौरान असमान तनाव पैदा होता है। इससे स्लाइड का झुकाव, टूलींग का गलत संरेखण और आयामी दोष हो सकता है। सफल संचालन के लिए पर्याप्त फ्रेम कठोरता, स्थिर स्लाइड मार्गदर्शन और असममित भार के तहत लगातार स्लाइड-टू-बेड समानता की आवश्यकता होती है।
ऑफ-सेंटर लोडिंग क्षति अक्सर असमान गिब घिसाव, स्कोर्ड स्लाइड गाइड, असामान्य कंपन या टाई-रॉड विरूपण के रूप में प्रकट होती है। ये चेतावनी संकेत अत्यधिक पार्श्व बल या खराब भार वितरण का संकेत दे सकते हैं। गाइड क्लीयरेंस, फ्रेम की स्थिति और प्रेस संरेखण के नियमित निरीक्षण से समस्याओं का शीघ्र पता लगाने और महंगे उपकरण विफलताओं को रोकने में मदद मिलती है।
स्लाइड टिपिंग तब होती है जब असमान गठन बल एक घुमा क्षण उत्पन्न करते हैं जो स्लाइड-टू-बेड समानता को बाधित करता है। इस गलत संरेखण के कारण घूंसे एक कोण पर डाई में प्रवेश कर सकते हैं, जिसके परिणामस्वरूप अत्यधिक गड़गड़ाहट, त्वरित टूलींग घिसाव और असंगत भाग आयाम हो सकते हैं। कठोर प्रेस फ्रेम और सटीक मार्गदर्शक प्रणालियाँ विक्षेपण को नियंत्रित करने और मुद्रांकन सटीकता बनाए रखने में मदद करती हैं।
स्नैप-थ्रू, जिसे रिवर्स टन भार के रूप में भी जाना जाता है, तब होता है जब संग्रहीत ऊर्जा सामग्री फ्रैक्चर के दौरान अचानक जारी होती है। ऑफ-सेंटर लोडिंग के तहत, यह झटका प्रेस घटकों पर असमान कंपन और अतिरिक्त तनाव पैदा कर सकता है। उचित फ्रेम कठोरता, उपयुक्त ड्राइव कॉन्फ़िगरेशन और शॉक-कंट्रोल सिस्टम थकान क्षति को कम करने और स्टैम्पिंग उपकरण की सुरक्षा में मदद करते हैं।
प्रेस विशिष्टताओं के मूल्यांकन के लिए आपके डाइस द्वारा उत्पन्न सटीक टिपिंग क्षण की गणना की आवश्यकता होती है। आप एक सीधे सूत्र का उपयोग करके टिपिंग क्षण की गणना करते हैं: बल को केंद्र से दूरी से गुणा किया जाता है। किसी भी प्रेस निर्माता के लोड वक्र की समीक्षा करने से पहले आपको यह आधारभूत मीट्रिक स्थापित करना होगा।
डाई स्टेशन बल (टन) | केंद्र रेखा से दूरी (इंच) | परिकलित टिपिंग क्षण (इंच-टन) | प्रेस स्लाइड पर प्रभाव |
|---|---|---|---|
50 | 10 | 500 | न्यूनतम. मानक 2-पॉइंट प्रेस द्वारा नियंत्रित। |
150 | 15 | 2,250 | मध्यम। टाइट 8-पॉइंट गिबिंग की आवश्यकता है। |
300 | 24 | 7,200 | गंभीर। 4-पॉइंट स्ट्रेट-साइड आर्किटेक्चर की मांग करता है। |
आपके अधिकतम टिपिंग क्षण को जानने से आप एक ऐसी मशीन निर्दिष्ट कर सकते हैं जो आपके उत्पादन की माँगों के अनुसार सटीक घूर्णी बलों को संभालने में सक्षम हो। इन संख्याओं का अनुमान कभी न लगाएं; उन्हें सीधे अपने टूलींग इंजीनियरिंग डेटा से निकालें।
प्रेस फ़्रेम डिज़ाइन सीधे संरचनात्मक कठोरता, भार वितरण और ऑफ-सेंटर बलों के प्रतिरोध को प्रभावित करता है। दो मुख्य विन्यास सी-फ़्रेम प्रेस और स्ट्रेट-साइड प्रेस हैं। उपयुक्त संरचना का चयन स्टैम्पिंग टनभार, डाई आयाम और सटीक आवश्यकताओं पर निर्भर करता है।
सी-फ़्रेम प्रेस सुविधाजनक तीन-तरफा पहुंच प्रदान करते हैं लेकिन भारी या ऑफ-सेंटर भार के तहत कोणीय विक्षेपण के प्रति अधिक संवेदनशील होते हैं। अत्यधिक फ़्रेम मूवमेंट स्लाइड समानता को प्रभावित कर सकता है, जिससे टूलींग का गलत संरेखण और समय से पहले घिसाव हो सकता है। वे आम तौर पर अपनी रेटेड लोड सीमा के भीतर हल्के स्टैम्पिंग संचालन के लिए बेहतर अनुकूल होते हैं।
स्ट्रेट-साइड प्रेस में एक बंद-फ़्रेम संरचना होती है जो अधिक कठोरता और अधिक समान भार वितरण प्रदान करती है। प्रबलित अपराइट्स टिपिंग क्षणों का विरोध करने और असममित मुद्रांकन के दौरान स्लाइड विक्षेपण को कम करने में मदद करते हैं। यह डिज़ाइन हेवी-ड्यूटी अनुप्रयोगों में टूलींग संरेखण, आयामी सटीकता और उपकरण विश्वसनीयता में सुधार करता है।
टाई-रॉड फ़्रेम क्राउन, अपराइट और बेड को जोड़ने के लिए प्रीलोडेड स्टील रॉड्स का उपयोग करते हैं, जो भारी स्टैम्पिंग भार के तहत संरचनात्मक स्थिरता प्रदान करते हैं। ठोस वेल्डेड फ़्रेम उपयुक्त अनुप्रयोगों के लिए कॉम्पैक्ट निर्माण और विश्वसनीय प्रदर्शन प्रदान करते हैं। सबसे अच्छा विकल्प आवश्यक टन भार, फ्रेम कठोरता, भार वितरण और रखरखाव संबंधी विचारों पर निर्भर करता है।
मौजूदा प्रेस का पुनर्निर्माण तब लागत प्रभावी हो सकता है जब फ्रेम संरचनात्मक रूप से मजबूत बना रहे। स्लाइड गाइड, ओवरलोड सुरक्षा और नियंत्रण प्रणालियों को अपग्रेड करने से प्रदर्शन में सुधार हो सकता है। हालाँकि, गंभीर संरचनात्मक क्षति या अपर्याप्त ऑफ-सेंटर लोड क्षमता वाले प्रेस को प्रतिस्थापन की आवश्यकता हो सकती है। निर्णय लेने से पहले इंजीनियरों को मरम्मत लागत, फ्रेम की स्थिति और दीर्घकालिक उत्पादन आवश्यकताओं की तुलना करनी चाहिए।
किसी प्रेस के मूल्यांकन के लिए विशिष्ट यांत्रिक घटकों को तोड़ने और उन्हें उत्पादन परिणामों के अनुसार मैप करने की आवश्यकता होती है। आप केवल शीर्ष-स्तरीय टन भार पर भरोसा नहीं कर सकते। आपको कनेक्शन बिंदुओं, मार्गदर्शक वास्तुकला और ड्राइव गियर प्लेसमेंट की जांच करनी चाहिए। इनमें से प्रत्येक घटक आपके मरने से उत्पन्न टिपिंग बलों को पकड़ने और बेअसर करने में प्रत्यक्ष भूमिका निभाता है।
ड्राइव शाफ्ट और स्लाइड के बीच कनेक्शन बिंदुओं की संख्या यह तय करती है कि बल डाई स्पेस में कैसे वितरित होता है। यह विनिर्देश ऑफ-सेंटर प्रदर्शन को बनाता या बिगाड़ता है।
रिश्ते का प्रकार | बल वितरण | ऑफ-सेंटर लोड के लिए उपयुक्तता |
|---|---|---|
1-बिंदु | केवल मृत केंद्र. | टिपिंग के प्रति शून्य प्रतिरोध। पूरी तरह से अयोग्य घोषित करें. |
2-प्वाइंट | बाएँ से दाएँ (X-अक्ष)। | पार्श्व बदलाव के साथ मानक प्रगतिशील मर के लिए उत्कृष्ट। |
4-पॉइंट | चार कोने (एक्स और वाई अक्ष)। | स्वर्ण मानक. आगे से पीछे और बाएँ से दाएँ गंभीर ताकतों को संभालता है। |
कनेक्शन प्रकार को हमेशा अपने सबसे भारी डाई के भौतिक लेआउट से मेल करें। 4-पॉइंट कनेक्शन स्लाइड टिपिंग के विरुद्ध अधिकतम बीमा प्रदान करता है।
8-पॉइंट एडजस्टेबल गिब्स ऑफ-सेंटर लोड के तहत बेहतर स्लाइड मार्गदर्शन और स्थिरता प्रदान करते हैं। मानक 4-पॉइंट सिस्टम की तुलना में, वे पार्श्व गति और स्लाइड झुकाव को कम करने के लिए अतिरिक्त सहायता प्रदान करते हैं। उचित गिब सामग्री, स्नेहन, और निर्माता-निर्दिष्ट मंजूरी रैम संरेखण को बनाए रखने और टूलींग जीवन को बढ़ाने में मदद करती है।
ड्राइव गियर प्लेसमेंट लोड वितरण और स्लाइड स्थिरता को प्रभावित करता है। सेंटर-ड्राइव सिस्टम असमान लोडिंग के तहत अधिक शाफ्ट मरोड़ का अनुभव कर सकता है, जबकि ट्विन-एंड ड्राइव कॉन्फ़िगरेशन ड्राइविंग बलों को अधिक समान रूप से वितरित करता है। उचित ड्राइव डिज़ाइन घुमाव को कम करने, स्लाइड सिंक्रोनाइज़ेशन में सुधार करने और स्टैम्पिंग सटीकता बनाए रखने में मदद करता है।
प्रेस ड्राइव का चयन फॉर्मिंग प्रक्रिया, उत्पादन गति और ऑफ-सेंटर लोडिंग आवश्यकताओं से मेल खाना चाहिए। मैकेनिकल, हाइड्रोलिक और सर्वो सिस्टम अलग-अलग बल वितरण और गति नियंत्रण क्षमताएं प्रदान करते हैं। उपयुक्त ड्राइव का चयन करने से फॉर्मिंग सटीकता में सुधार, उपकरण तनाव को कम करने और उत्पादन दक्षता बनाए रखने में मदद मिलती है।
ड्राइव प्रकार | प्रमुख लाभ | उपयुक्त अनुप्रयोग |
|---|---|---|
यांत्रिक | उच्च गति और दोहराने योग्य संचालन | प्रगतिशील ब्लैंकिंग और पंचिंग |
हाइड्रोलिक | नियंत्रणीय बल और समायोज्य गठन गति | गहरी ड्राइंग और जटिल संरचना |
इमदादी | प्रोग्रामयोग्य गति और बेहतर गति नियंत्रण | परिशुद्धता मुद्रांकन और जटिल गठन |
स्लाइड झुकाव और टूलींग क्षति को रोकने के लिए सभी तीन ड्राइव प्रकारों को उचित प्रेस कठोरता और ऑफ-सेंटर लोड क्षमता की आवश्यकता होती है।
ऑफ-सेंटर लोडिंग के तहत टन भार व्युत्पन्न कम स्वीकार्य प्रेस क्षमता के लिए जिम्मेदार है। इंजीनियरों को लागू बल, लोड स्थिति और अनुमेय क्षमता की तुलना करने के लिए निर्माता के ऑफ-सेंटर लोड वक्र का उपयोग करना चाहिए। उदाहरण के लिए, जब बल केंद्र रेखा से दूर कार्य करता है तो 500 टन के प्रेस में काफी कम स्वीकार्य भार हो सकता है। उचित सत्यापन स्थानीयकृत अधिभार और उपकरण क्षति को रोकने में मदद करता है।
बिस्तर और स्लाइड की कठोरता असममित भार के तहत मुद्रांकन सटीकता को सीधे प्रभावित करती है। अत्यधिक विक्षेपण के कारण असमान डाई क्लीयरेंस, आयामी भिन्नताएं और समय से पहले टूलींग खराब हो जाती है। उपयुक्त कठोरता और निर्माता-सत्यापित विक्षेपण सीमाओं के साथ एक प्रेस का चयन करने से लगातार भाग की गुणवत्ता बनाए रखने और डाई सेवा जीवन में सुधार करने में मदद मिलती है।
ऑफ-सेंटर स्टैम्पिंग लोड को प्रबंधित करने के लिए समन्वित प्रेस चयन, डाई डिज़ाइन, सुरक्षा प्रणाली और रखरखाव योजना की आवश्यकता होती है। यहां तक कि उच्च-कठोरता वाला प्रेस भी समय से पहले खराब हो सकता है यदि टूलींग लोड इसकी परिचालन सीमा से अधिक हो। संपूर्ण स्टैम्पिंग प्रणाली का मूल्यांकन करने से यांत्रिक तनाव को कम करने और दीर्घकालिक विश्वसनीयता में सुधार करने में मदद मिलती है।
हाइड्रोलिक अधिभार संरक्षण (HOLP) अधिभार स्थितियों का पता लगाकर और उचित सुरक्षा तंत्र को सक्रिय करके यांत्रिक प्रेस को अत्यधिक लोडिंग से बचाने में मदद करता है। असममित मुद्रांकन संचालन के लिए बहु-बिंदु सुरक्षा विशेष रूप से महत्वपूर्ण है। उचित अधिभार सेटिंग्स और सुरक्षा नियंत्रण उपकरण क्षति और परिचालन जोखिमों को कम करने में मदद करते हैं।
डाई लोड संतुलन ऑफ-सेंटर स्टैम्पिंग के दौरान अत्यधिक टिपिंग क्षणों को कम करने में मदद करता है। लोड वितरण में सुधार के लिए इंजीनियर स्टेशन प्लेसमेंट को अनुकूलित कर सकते हैं या उपयुक्त दबाव पैड, नाइट्रोजन स्प्रिंग्स और अन्य डाई घटकों का उपयोग कर सकते हैं। अनावश्यक बल या अतिरिक्त टूलींग तनाव से बचने के लिए इन उपायों को सावधानीपूर्वक तैयार किया जाना चाहिए।
बार-बार ऑफ-सेंटर लोड के तहत काम करने वाली प्रेस के लिए नियमित रखरखाव आवश्यक है। मुख्य निरीक्षणों में गिब क्लीयरेंस, टाई-रॉड तनाव, स्नेहन प्रदर्शन और बोल्स्टर प्लेट की स्थिति शामिल है। इन घटकों की निगरानी से असमान घिसाव की पहचान करने, संरेखण समस्याओं को रोकने और विश्वसनीय मुद्रांकन प्रदर्शन बनाए रखने में मदद मिलती है।
मल्टी-चैनल टन भार निगरानी प्रणालियाँ ऑपरेशन के दौरान विभिन्न प्रेस कनेक्शन बिंदुओं पर लोड वितरण को मापती हैं। स्ट्रेन गेज असमान बलों और संभावित अधिभार स्थितियों का पता लगाते हैं, जिससे ऑपरेटरों को असामान्य लोडिंग पैटर्न की पहचान करने की अनुमति मिलती है। उचित रूप से कॉन्फ़िगर की गई निगरानी और स्टॉप नियंत्रण टूलींग की सुरक्षा, डाउनटाइम को कम करने और उत्पादन स्थिरता में सुधार करने में मदद करते हैं।
ऑफ-सेंटर लोड स्थितियों के लिए प्रेस का चयन करने के लिए खरीद रणनीति में मौलिक बदलाव की आवश्यकता होती है। आपको कच्चे, केंद्र-रेटेड टन भार पर संरचनात्मक कठोरता, स्लाइड गाइडिंग और उचित ड्राइव तकनीक को प्राथमिकता देनी चाहिए। एक मशीन जो कागज पर पर्याप्त दिखती है, अगर उसमें टिपिंग क्षणों को बेअसर करने के लिए आवश्यक विशिष्ट ज्यामिति का अभाव है, तो वह खुद ही फट जाएगी। गंभीर असममित कार्य के लिए आदर्श विशिष्टता एक स्ट्रेट-साइड प्रेस है जिसमें 2-पॉइंट या 4-पॉइंट कनेक्शन, एक ट्विन-एंड ड्राइव सिस्टम और 8-पॉइंट गिबिंग शामिल है।
अपने सबसे चरम प्रगतिशील डाई लेआउट को मैप करें और सबसे भारी फॉर्मिंग स्टेशनों की पहचान करें।
बल-समय-दूरी सूत्र का उपयोग करके प्रत्येक पासे के लिए अधिकतम टिपिंग क्षणों की गणना करें।
आरएफक्यू प्रक्रिया के दौरान प्रेस निर्माताओं को ये विशिष्ट गणनाएं और डाई मैप प्रस्तुत करें।
यह साबित करने के लिए विक्रेताओं से प्रमाणित ऑफ-सेंटर लोड कर्व की मांग करें कि उनकी मशीनें आपकी विशिष्ट असममित आवश्यकताओं को संभाल सकती हैं।
उत्तर: कोई सार्वभौमिक अधिकतम नहीं है। आपको सटीक मशीन के लिए निर्माता के विशिष्ट ऑफ-सेंटर लोड वक्र से परामर्श लेना चाहिए। स्वीकार्य लोड कनेक्शन प्रकार, फ्रेम कठोरता और प्रेस सेंटरलाइन से लोड लागू होने वाली सटीक दूरी के आधार पर काफी भिन्न होता है।
ए: जबकि छोटे हिस्सों पर मामूली ऑफ-सेंटर लोड संभव है, सी-फ्रेम उनके खुले-गले डिजाइन के कारण कोणीय विक्षेपण (यॉ) के प्रति अत्यधिक प्रवण होते हैं। उनमें टॉर्क का विरोध करने के लिए आवश्यक सामने की ओर की कमी होती है और गंभीर असममित कार्य के लिए उनकी अनुशंसा नहीं की जाती है।
ए: अतिरिक्त-लंबे 8-पॉइंट गिब्स अपने पूर्ण स्ट्रोक के दौरान आठ अलग-अलग स्थानों पर स्लाइड को कैप्चर करते हैं। वे सभी पार्श्व दिशाओं में स्लाइड को बाधित करते हैं, ऑफ-सेंटर लोड द्वारा उत्पन्न क्षणिक हाथ बलों को सक्रिय रूप से अवशोषित करते हैं और उस तनाव को कठोर प्रेस अपराइट में स्थानांतरित करते हैं।
उत्तर: ऑफ-सेंटर रेटिंग से अधिक होने पर तत्काल और गंभीर यांत्रिक विफलता होती है। परिणामों में टूटे हुए पिटमैन कनेक्शन, गहराई से टूटे हुए गिब्स, टूटे हुए टाई रॉड, टूटे हुए प्रेस फ्रेम, बर्बाद डाई संरेखण और ऑपरेटरों के लिए गंभीर सुरक्षा खतरे शामिल हैं।
ए: रिवर्स टन भार (स्नैप-थ्रू) तब होता है जब पंच धातु के माध्यम से टूट जाता है। जब यह केंद्र से बाहर होता है, तो यह हिंसक, असममित शॉकवेव्स पैदा करता है। ऊर्जा की यह असमान रिहाई यांत्रिक तनाव को बढ़ाती है, स्लाइड को मोड़ती है और प्रेस फ्रेम को थका देती है।
उत्तर: 4-पॉइंट प्रेस अपने चार कोने वाले कनेक्शन के कारण फ्रंट-टू-बैक ऑफ-सेंटर लोड को संभालने के लिए बेहतर है। हालाँकि, 2-पॉइंट प्रेस अक्सर अत्यधिक प्रभावी होता है और मानक प्रगतिशील डाई के लिए पर्याप्त होता है, जहां ऑफ-सेंटर लोड मुख्य रूप से बाएं से दाएं स्थानांतरित होता है।
उत्तर: हाँ. सर्वो प्रेस में प्रोग्रामयोग्य स्ट्रोक प्रोफाइल की सुविधा है। आप भौतिक सफलता से केवल मिलीसेकंड पहले रैम को धीमा करने के लिए प्रोग्राम कर सकते हैं। यह असममित स्नैप-थ्रू शॉक को काफी हद तक कम कर देता है जो आमतौर पर भारी ऑफ-सेंटर ब्लैंकिंग के दौरान प्रेस फ्रेम को नुकसान पहुंचाता है।
