प्रोग्रेसिव डाई स्टैम्पिंग के लिए सर्वश्रेष्ठ पावर प्रेस प्रकार

प्रगतिशील डाई स्टैम्पिंग कई अनुक्रमिक स्टेशनों पर अत्यधिक सटीकता की मांग करती है। उपकरण की संरचनात्मक अखंडता और ड्राइव तंत्र इस सटीकता के लिए आधार के रूप में काम करते हैं। अपर्याप्त फ्रेम या ड्राइव प्रकार का चयन करने से कोणीय विक्षेपण, समय से पहले डाई घिसाव, ऑफ-सेंटर लोडिंग विफलताएं और अस्वीकार्य स्क्रैप दरें होती हैं। ये यांत्रिक विफलताएँ उत्पादन मार्जिन को नष्ट कर देती हैं और असेंबली लाइनों को रोक देती हैं। कंपाउंड डाई या ट्रांसफर डाई के विपरीत, जहां हिस्से अलग-अलग स्टेशनों के बीच स्वचालन के माध्यम से चलते हैं, प्रगतिशील डाई एक सतत कुंडल पट्टी पर निर्भर करते हैं। इस प्रक्रिया के लिए निरंतर फीडिंग, असमान भार वितरण और उच्च गति सिंक्रनाइज़ेशन के लिए अनुकूलित मशीनरी की आवश्यकता होती है।

निवेश पर रिटर्न और आंशिक गुणवत्ता को अधिकतम करने के लिए, इंजीनियरों और खरीद टीमों को केवल अग्रिम पूंजी लागत के बजाय कठोरता, टन भार वितरण और स्वचालन अनुकूलता के आधार पर आर्किटेक्चर का मूल्यांकन करना चाहिए। भारी गतिशील भार के तहत उपकरण के यांत्रिक व्यवहार को समझना एक विश्वसनीय, उच्च मात्रा वाली उत्पादन लाइन बनाने की दिशा में पहला कदम है।

• फ्रेम की कठोरता सर्वोपरि है: सी-फ्रेम विकल्पों की तुलना में ऑफ-सेंटर लोडिंग के बेहतर प्रतिरोध के कारण स्ट्रेट-साइड (बंद-बॉक्स) प्रेस अधिकांश प्रगतिशील डाई के लिए गैर-परक्राम्य हैं।

• ड्राइव प्रकार अनुप्रयोग तय करता है: मैकेनिकल प्रेस उच्च-मात्रा वाले ब्लैंकिंग के लिए उच्चतम स्ट्रोक प्रति मिनट (एसपीएम) प्रदान करते हैं, जबकि सर्वो प्रेस जटिल इन-डाई फॉर्मिंग के लिए प्रोग्राम योग्य स्ट्रोक नियंत्रण प्रदान करते हैं।

• टन भार केवल एक मीट्रिक है: प्रगतिशील टूलींग के लिए उपकरण निर्दिष्ट करते समय रिवर्स टन भार (स्नैप-थ्रू शॉक) और बिस्तर के आकार का मूल्यांकन नाममात्र टन भार के समान ही महत्वपूर्ण है।

• स्वचालन निर्भरता: एक प्रगतिशील स्टैम्पिंग प्रेस की परिचालन दक्षता स्वचालित कॉइल फीडिंग, स्ट्रेटनिंग और स्क्रैप रिमूवल सिस्टम के साथ इसके निर्बाध एकीकरण पर बहुत अधिक निर्भर करती है।

प्रोग्रेसिव डाई स्टैम्पिंग के लिए प्रेस को क्या उपयुक्त बनाता है?

कठोरता और विक्षेपण सीमाएँ

मल्टी-स्टेशन टूलींग में ऑफ-सेंटर लोडिंग एक अपरिहार्य वास्तविकता है। बल शायद ही कभी राम के नीचे पूरी तरह से केंद्रित होता है। आप बारह-स्टेशन डाई चला सकते हैं जहां स्टेशन दो पर भारी ब्लैंकिंग होती है, जबकि स्टेशन ग्यारह हल्के झुकने वाले ऑपरेशन को संभालता है। यह असमान बल वितरण स्लाइड पर एक बड़े पैमाने पर टिपिंग पल बनाता है। उपकरण में इस क्षण का विरोध करने और रैम और बिस्तर के बीच सख्त समानता बनाए रखने के लिए पर्याप्त संरचनात्मक द्रव्यमान और कठोरता होनी चाहिए।

बिस्तर और रैम विक्षेपण सहनशीलता सीधे भाग की सटीकता और पंच जीवन को प्रभावित करती है। जब फ्रेम लोड के तहत विक्षेपित होता है, तो पंच एक कोण पर डाई मैट्रिक्स में प्रवेश करते हैं। यह गलत संरेखण काटने वाले किनारों पर असमान घिसाव का कारण बनता है, जिससे मोहरबंद भागों और मुंडा डाई अनुभागों पर गड़गड़ाहट होती है। अत्यधिक विक्षेपण डाई रखरखाव चक्रों के बीच के अंतराल को काफी कम कर देता है। आपको दीर्घकालिक टूलींग अस्तित्व को सुनिश्चित करने के लिए अधिकतम स्वीकार्य विक्षेपण निर्दिष्ट करना होगा, जो आमतौर पर बिस्तर की लंबाई के प्रति इंच एक इंच के हजारवें हिस्से में मापा जाता है।

गिब क्लीयरेंस भी विक्षेपण के प्रबंधन में महत्वपूर्ण भूमिका निभाता है। गिब्स स्लाइड को उसके अवतरण के दौरान मार्गदर्शन करते हैं। टाइट गिब क्लीयरेंस पार्श्व गति को प्रतिबंधित करता है और ऑफ-सेंटर लोड द्वारा उत्पन्न टिपिंग बलों का प्रतिकार करता है। आधुनिक उपकरण पूरे स्ट्रोक के दौरान स्लाइड समानता बनाए रखने के लिए लंबे, बहु-बिंदु गिबिंग सिस्टम का उपयोग करते हैं, यहां तक ​​कि भारी कॉइल स्टॉक से गंभीर असममित बलों के अधीन होने पर भी।

प्रेस विनिर्देशों के लिए प्रेस उपकरण संचालन का मानचित्रण

विशिष्ट इन-डाई ऑपरेशन उपकरण के आवश्यक बल वक्र को निर्देशित करते हैं। खाली करना, छेदना, मोड़ना और सिक्का डालना प्रत्येक अलग-अलग ऊर्जा वितरण प्रोफाइल की मांग करता है। टूलींग का सही मशीनरी से मिलान करने के लिए इन प्रोफाइलों को समझना आवश्यक है। ऑपरेशन और बल वक्र के बीच बेमेल होने से मोटरें रुक जाती हैं, ड्राइव ट्रेनें क्षतिग्रस्त हो जाती हैं, या पार्ट अधूरा बन जाता है।

भारी ब्लैंकिंग के लिए बॉटम डेड सेंटर (बीडीसी) पर उच्च गतिज ऊर्जा की आवश्यकता होती है। सामग्री तब तक पंच का प्रतिरोध करती है जब तक वह टूट न जाए। उपकरण को एक सेकंड के एक अंश में चरम टन भार पहुंचाना होगा। इसके विपरीत, गहरी ड्राइंग के लिए स्ट्रोक के लंबे हिस्से पर निरंतर बल की आवश्यकता होती है। सामग्री बिना टूटे सुचारू रूप से प्रवाहित होनी चाहिए। सिक्के बनाने के लिए धातु को डाई कैविटी में संपीड़ित करने के लिए स्ट्रोक के बिल्कुल अंत में अत्यधिक दबाव की आवश्यकता होती है।

इंजीनियर प्रत्येक स्टेशन के लिए आवश्यक ऊर्जा की गणना करते हैं और प्रति स्ट्रोक कुल ऊर्जा मांग निर्धारित करने के लिए इसे एकत्रित करते हैं। अत्यधिक गति में गिरावट के बिना इस मांग को पूरा करने के लिए ड्राइव तंत्र में पर्याप्त टॉर्क या फ्लाईव्हील ऊर्जा होनी चाहिए। विशिष्ट परिचालनों की ऊर्जा आवश्यकताओं को ध्यान में न रखना दुकान के फर्श पर समय से पहले उपकरण की विफलता का एक सामान्य कारण है।

टनभार वितरण और स्नैप-थ्रू शॉक

रिवर्स टन भार, जिसे अक्सर स्नैप-थ्रू शॉक कहा जाता है, भारी ब्लैंकिंग ऑपरेशन के दौरान होता है। जैसे ही घूंसे सामग्री को अंदर धकेलते हैं, उपकरण का फ्रेम तनाव के तहत खिंच जाता है। जब सामग्री टूटती है, तो प्रतिरोध तुरंत शून्य हो जाता है। फैला हुआ फ्रेम वापस अपने मूल आकार में आ जाता है। संग्रहीत ऊर्जा की यह हिंसक रिहाई फ्रेम, पिटमैन और ड्राइव तंत्र के माध्यम से एक विनाशकारी शॉकवेव भेजती है।

यह शॉकवेव समय के साथ बीयरिंगों को गंभीर रूप से ख़राब कर देती है, फास्टनरों को ढीला कर देती है और आंतरिक घटकों को नुकसान पहुँचाती है। हाई-स्पीड प्रोग्रेसिव ब्लैंकिंग इस प्रभाव को बढ़ाती है। इस क्षति को कम करने के लिए, उपकरण में शॉक डैम्पिंग सिस्टम शामिल होना चाहिए। बिस्तर के नीचे लगे हाइड्रोलिक शॉक अवशोषक ऊर्जा की अचानक रिहाई को अवशोषित करते हैं, फ्रेम की संरचनात्मक अखंडता की रक्षा करते हैं और ड्राइव ट्रेन के जीवन को बढ़ाते हैं।

संपूर्ण डाई स्पेस में उचित टन भार वितरण भी उतना ही महत्वपूर्ण है। बिस्तर के एक छोर पर उच्च टन भार को केंद्रित करने से ऑफ-सेंटर लोडिंग बढ़ जाती है और विक्षेपण बढ़ जाता है। टूलींग डिज़ाइनर भार को यथासंभव समान रूप से संतुलित करने के लिए स्टेशनों की व्यवस्था करते हैं। जब सही संतुलन असंभव होता है, तो संकेंद्रित बलों को सुरक्षित रूप से संभालने के लिए उपकरण में संरचनात्मक द्रव्यमान और गिबिंग डिज़ाइन होना चाहिए।

बिस्तर का आकार और डाई स्पेस आवश्यकताएँ

आवश्यक बिस्तर की लंबाई की गणना में केवल भौतिक डाई शू को मापने से कहीं अधिक शामिल है। आपको डाई स्पेस के भीतर संपूर्ण सामग्री प्रबंधन प्रक्रिया का हिसाब देना होगा। ओवरहैंगिंग डाईज़ गंभीर विक्षेपण और विनाशकारी टूलींग विफलता का कारण बनती हैं।

1. सक्रिय स्टेशनों की गणना करें: प्रगतिशील स्टेशनों की संख्या को कॉइल स्ट्रिप की पिच से गुणा करें।

2. सामग्री प्रवेश क्लीयरेंस जोड़ें: पहले कार्य स्टेशन से पहले स्टॉक गाइड और प्रारंभिक पायलट छेद के लिए आवश्यक स्थान में कारक।

3. स्क्रैप शेडिंग के लिए खाता: सुनिश्चित करें कि स्क्रैप कटर और पार्ट इजेक्शन च्यूट को जाम किए बिना संचालित करने के लिए बेड के अंत में पर्याप्त खुली जगह हो।

4. क्लैंपिंग मार्जिन सत्यापित करें: हेवी-ड्यूटी हाइड्रोलिक या मैकेनिकल डाई क्लैंप को समायोजित करने के लिए दोनों तरफ कम से कम 10% अतिरिक्त बिस्तर की लंबाई छोड़ें।

जटिल, मल्टी-स्टेज टूलींग को समायोजित करने के लिए शट ऊंचाई और स्ट्रोक लंबाई महत्वपूर्ण पैरामीटर हैं। बंद ऊंचाई को अपनी बंद स्थिति में डाई के लिए पर्याप्त जगह, साथ ही किसी भी आवश्यक बोल्स्टर प्लेट की अनुमति देनी चाहिए। स्ट्रोक की लंबाई सामग्री को पंचों या पायलटों को पकड़े बिना आगे बढ़ने के लिए पर्याप्त निकासी प्रदान करनी चाहिए। गहरे खींचे गए भागों को लंबी स्ट्रोक लंबाई की आवश्यकता होती है ताकि पट्टी आगे बढ़ने से पहले भाग को डाई मैट्रिक्स को साफ़ करने की अनुमति मिल सके।

प्रोग्रेसिव डाई स्टैम्पिंग के लिए स्ट्रेट-साइड बनाम सी-फ़्रेम प्रेस

स्ट्रेट-साइड (बंद-बॉक्स) प्रेस

स्ट्रेट-साइड प्रेस प्रगतिशील डाई स्टैम्पिंग के लिए उद्योग मानक का प्रतिनिधित्व करते हैं। बंद-बॉक्स डिज़ाइन में एक मुकुट, एक बिस्तर और दो ऊर्ध्वाधर ऊर्ध्वाधर भाग होते हैं, जो सभी भारी पूर्व-तनाव वाली टाई छड़ों द्वारा एक साथ रखे जाते हैं। यह चार-बिंदु समर्थन प्रणाली असाधारण संरचनात्मक कठोरता प्रदान करती है। संलग्न फ्रेम में स्टैम्पिंग के दौरान उत्पन्न बल होते हैं, जो संरचना को लोड के तहत खुलने से रोकते हैं।

यह वास्तुकला शून्य कोणीय विक्षेपण प्रदान करती है, जिसे आमतौर पर गैपिंग के रूप में जाना जाता है। क्योंकि फ़्रेम खुलता नहीं है, स्लाइड पूरे स्ट्रोक के दौरान बिस्तर के बिल्कुल समानांतर रहती है। यह समानता प्रगतिशील डाई के लिए महत्वपूर्ण है, जहां कई पंचों को माइक्रोन-स्तरीय परिशुद्धता के साथ एक साथ डाई मैट्रिक्स में प्रवेश करना होगा। की सोर्सिंग करते समय प्रोग्रेसिव डाई स्टैम्पिंग के लिए प्रेस , स्ट्रेट-साइड फ्रेम गंभीर ऑफ-सेंटर लोड को किसी भी अन्य डिज़ाइन की तुलना में काफी बेहतर तरीके से संभालते हैं।

स्ट्रेट-साइड फ्रेम का मजबूत निर्माण कंपन को भी प्रभावी ढंग से कम करता है। कम कंपन पंच जीवन को बढ़ाता है, भाग की फिनिश में सुधार करता है, और टूलींग पर लगे संवेदनशील इलेक्ट्रॉनिक सेंसर की सुरक्षा करता है। उच्च-मात्रा, उच्च-सटीक प्रगतिशील मुद्रांकन के लिए, दीर्घकालिक स्थिरता के लिए स्ट्रेट-साइड आर्किटेक्चर एकमात्र व्यवहार्य विकल्प है।

सी-फ़्रेम (गैप-फ़्रेम) प्रेस

सी-फ़्रेम प्रेस में एक खुला-सामने डिज़ाइन होता है जो अक्षर "सी" जैसा दिखता है। यह डिज़ाइन तीन तरफ से डाई स्पेस तक उत्कृष्ट पहुंच प्रदान करता है, जिससे सेटअप और सामग्री फीडिंग आसान हो जाती है। हालाँकि, यह खुली वास्तुकला गंभीर अंतर्निहित सीमाएँ पेश करती है। भारी भार के तहत, फ्रेम का खुला हिस्सा बाहर की ओर मुड़ जाता है। इस लचीलेपन को यॉ या कोणीय विक्षेपण के रूप में जाना जाता है।

जब कोई सी-फ़्रेम जम्हाई लेता है, तो स्लाइड बिस्तर से दूर झुक जाती है। यह झुकाव प्रगतिशील मुद्रांकन के लिए आवश्यक समानता को नष्ट कर देता है। पंच एक कोण पर डाई मैट्रिक्स में प्रवेश करते हैं, जिससे तेजी से घिसाव होता है, काटने वाले किनारे टूट जाते हैं और हिस्से बर्दाश्त से बाहर हो जाते हैं। जैसे-जैसे टन भार मशीन की अधिकतम क्षमता के करीब पहुंचता है, विक्षेपण की गंभीरता तेजी से बढ़ जाती है।

प्रगतिशील मुद्रांकन में सी-फ़्रेम के उपयोग के मामले बहुत सीमित हैं। वे केवल कम टन भार आवश्यकताओं और न्यूनतम ऑफ-सेंटर लोडिंग के साथ बहुत हल्के, छोटे प्रगतिशील डाइज़ के लिए स्वीकार्य हैं। भारी ब्लैंकिंग, कॉइनिंग, या लंबे मल्टी-स्टेशन डाई से जुड़े संचालन के लिए, सी-फ्रेम का कोणीय विक्षेपण अनिवार्य रूप से अस्वीकार्य भाग की गुणवत्ता और अत्यधिक टूलींग रखरखाव की ओर ले जाता है।

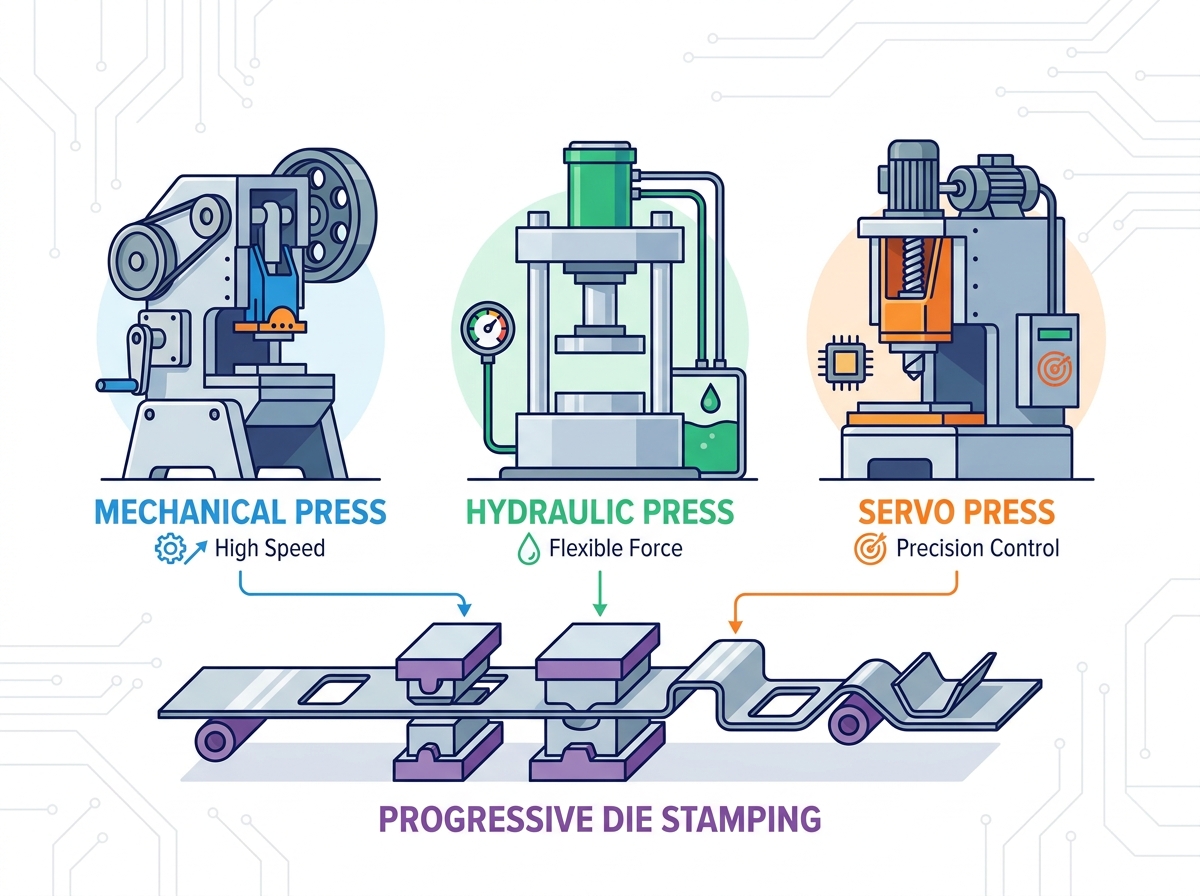

प्रोग्रेसिव डाई स्टैम्पिंग के लिए मैकेनिकल बनाम सर्वो बनाम हाइड्रोलिक प्रेस

यांत्रिक मुद्रांकन प्रेस

मैकेनिकल स्टैम्पिंग प्रेस ऊर्जा को संग्रहीत करने और वितरित करने के लिए एक भारी घूमने वाले फ्लाईव्हील और क्लच/ब्रेक सिस्टम पर निर्भर करते हैं। एक विद्युत मोटर फ्लाईव्हील को लगातार घुमाती रहती है। जब ऑपरेटर साइकिल चलाता है, तो क्लच जुड़ जाता है, जो फ्लाईव्हील को क्रैंकशाफ्ट से जोड़ता है। क्रैंकशाफ्ट रोटरी गति को स्लाइड की रैखिक गति में परिवर्तित करता है। यह डिज़ाइन शीघ्रता से भारी बल प्रदान करने के लिए अत्यधिक कुशल है।

यांत्रिक ड्राइव का प्राथमिक लाभ बिल्कुल निचले मृत केंद्र पर उच्च गतिज ऊर्जा प्रदान करने की उनकी क्षमता है। यह विशेषता उन्हें उच्च-मात्रा, निरंतर ब्लैंकिंग और छेदन कार्यों के लिए आदर्श बनाती है। मैकेनिकल ड्राइव उद्योग में उच्चतम स्ट्रोक प्रति मिनट (एसपीएम) प्राप्त करते हैं। वे सिद्ध, विश्वसनीय वर्कहॉर्स हैं जो उचित रखरखाव के साथ दशकों तक लगातार चलने में सक्षम हैं।

हालाँकि, मैकेनिकल ड्राइव में एक निश्चित स्ट्रोक प्रोफ़ाइल होती है। स्लाइड की गति गणितीय साइन तरंग का अनुसरण करती है, जो स्ट्रोक के मध्य में अधिकतम वेग तक पहुंचती है और बीडीसी के पास पहुंचने पर धीमी हो जाती है। आप इस मोशन प्रोफ़ाइल को बदल नहीं सकते. लचीलेपन की यह कमी यांत्रिक ड्राइव को जटिल गठन संचालन के लिए कम उपयुक्त बनाती है जिसके लिए धीमी ड्राइंग गति या स्ट्रोक के निचले भाग में रुकने के समय की आवश्यकता होती है।

सर्वो-चालित स्टैम्पिंग प्रेस

सर्वो-चालित स्टैम्पिंग प्रेस पारंपरिक फ्लाईव्हील, क्लच और ब्रेक को हाई-टॉर्क, डायरेक्ट-ड्राइव सर्वो मोटर्स से बदल देती है। ये मोटरें सीधे ड्राइव शाफ्ट से जुड़ती हैं, जो स्ट्रोक के प्रत्येक मिलीमीटर पर स्लाइड की स्थिति, वेग और त्वरण पर पूर्ण नियंत्रण प्रदान करती हैं। यह तकनीक स्टैम्पिंग लचीलेपन में एक बड़ी छलांग का प्रतिनिधित्व करती है।

सर्वो ड्राइव का सबसे बड़ा लाभ प्रोग्रामयोग्य स्ट्रोक प्रोफ़ाइल है। ऑपरेटर एक ही चक्र के भीतर परिवर्तनशील गति प्रोग्राम करते हैं। स्लाइड तेजी से सामग्री के पास पहुंचती है, फटने से बचाने के लिए निर्माण चरण के दौरान धीमी हो जाती है, और फिर उत्पादन की गति को अधिकतम करने के लिए तेजी से पीछे हटती है। सर्वो ड्राइव ड्वेल क्षमताएं भी प्रदान करते हैं, जिससे टैपिंग, हार्डवेयर इंसर्शन या जटिल कॉइनिंग जैसे जटिल इन-डाई ऑपरेशनों के लिए स्लाइड को बीडीसी पर रुकने की अनुमति मिलती है।

सर्वो तकनीक पेंडुलम मोड को सक्षम बनाती है। स्लाइड को पूर्ण 360-डिग्री घूर्णन पूरा करने की आवश्यकता नहीं है। यह सामग्री को साफ़ करने के लिए पर्याप्त रूप से ऊपर और नीचे दोलन करता है, जिससे उथले भागों के लिए चक्र दर में उल्लेखनीय वृद्धि होती है। इस उन्नत क्षमता के लिए उच्च प्रारंभिक पूंजी व्यय और उन्नत गति नियंत्रण प्रणालियों में प्रशिक्षित विशेष रखरखाव कर्मियों की आवश्यकता शामिल है।

हाइड्रोलिक स्टैम्पिंग प्रेस

हाइड्रोलिक स्टैम्पिंग प्रेस बल उत्पन्न करने के लिए पिस्टन पर अभिनय करने वाले द्रव दबाव का उपयोग करते हैं। एक हाइड्रोलिक पंप सिलेंडर में तेल डालता है, और रैम को नीचे की ओर धकेलता है। हाइड्रोलिक ड्राइव की परिभाषित विशेषता पूरे स्ट्रोक के दौरान पूर्ण, निरंतर टन भार वितरित करने की क्षमता है। मैकेनिकल ड्राइव के विपरीत, जो केवल बीडीसी के पास चरम टन भार तक पहुंचते हैं, हाइड्रोलिक ड्राइव किसी भी बिंदु पर अधिकतम बल लागू करते हैं।

यह निरंतर बल वितरण हाइड्रोलिक ड्राइव को डीप-ड्रॉ प्रगतिशील कार्य के लिए आदर्श बनाता है। गहरी ड्राइंग के लिए धातु को बिना टूटे डाई कैविटी में खींचने के लिए लंबी दूरी पर निरंतर दबाव की आवश्यकता होती है। हाइड्रोलिक सिस्टम भी पूरे दबाव में स्ट्रोक के निचले भाग में रहते हैं, जो जटिल रूपों को स्थापित करने या विशिष्ट सामग्रियों को ठीक करने के लिए फायदेमंद है।

इन फायदों के बावजूद, हाइड्रोलिक ड्राइव में सामान्य प्रगतिशील मुद्रांकन के लिए महत्वपूर्ण सीमाएं हैं। वे यांत्रिक या सर्वो विकल्पों की तुलना में धीमे चक्र समय से पीड़ित हैं। इसके अलावा, हाइड्रोलिक सिस्टम स्नैप-थ्रू शॉक के प्रति अत्यधिक संवेदनशील होते हैं। भारी ब्लैंकिंग के दौरान अचानक दबाव छोड़ने से हाइड्रोलिक सील, वाल्व और फिटिंग को नुकसान पहुंचता है, जिससे रिसाव और सिस्टम विफलता होती है। इसलिए, इन्हें हाई-स्पीड ब्लैंकिंग के लिए शायद ही कभी उपयोग किया जाता है।

प्रगतिशील मुद्रांकन आवश्यकताओं के साथ प्रेस क्षमताओं का मिलान कैसे करें

गति बनाम जटिलता व्यापार-बंद

सही ड्राइव तंत्र को चुनने के लिए प्रक्रिया जटिलता के विरुद्ध कच्ची गति को संतुलित करने वाले एक स्पष्ट ढांचे की आवश्यकता होती है। सरल ब्लैंकिंग और पियर्सिंग ऑपरेशन गति को प्राथमिकता देते हैं। लक्ष्य प्रति मिनट यथासंभव अधिक से अधिक भागों का उत्पादन करना है। इन अनुप्रयोगों के लिए, यांत्रिक ड्राइव बेहतर विकल्प बने हुए हैं। उनकी फ्लाईव्हील ऊर्जा और सरल रोटरी गति चक्र दर प्राप्त करती है जो सर्वो और हाइड्रोलिक सिस्टम से मेल खाने के लिए संघर्ष करती है।

इसके विपरीत, प्रक्रिया जटिलता गति पर नियंत्रण की मांग करती है। जब एक प्रगतिशील पासे में गहरी ड्राइंग, जटिल झुकना, या इन-डाई टैपिंग शामिल होती है, तो कच्ची गति एक दायित्व बन जाती है। उच्च प्रभाव वेग के कारण सामग्री फट जाती है, गल जाती है और समय से पहले उपकरण खराब हो जाता है। सर्वो यहां एक्सेल चलाता है। स्ट्रोक के कामकाजी हिस्से के दौरान रैम को धीमा करने की क्षमता भाग की गुणवत्ता में सुधार करती है और उपकरण के जीवन को बढ़ाती है, जिससे समग्र एसपीएम थोड़ा कम हो जाता है।

इन-डाई ऑपरेशन आवश्यक चक्र नियंत्रण को निर्देशित करते हैं। यदि टूलींग को क्लैंपिंग से पहले सामग्री को पूरी तरह से संरेखित करने की अनुमति देने के लिए पायलट रिलीज की आवश्यकता होती है, तो उपकरण को उस टाइमिंग विंडो को समायोजित करना होगा। सर्वो सिस्टम प्रोग्रामर को समग्र चक्र समय का त्याग किए बिना फ़ीड विंडो को फैलाने की अनुमति देता है, जिससे सटीक निर्माण और उत्पादन दक्षता के बीच एक सही संतुलन मिलता है।

स्केलेबिलिटी और स्वचालन एकीकरण

प्रगतिशील स्टैम्पिंग लाइन की परिचालन दक्षता पूरी तरह से स्वचालन पर निर्भर करती है। उपकरण को सर्वो रोल फीडर, स्ट्रेटनर और अनकॉइलर के साथ पूरी तरह से सिंक होना चाहिए। निरंतर पट्टी तनाव महत्वपूर्ण है। यदि फीडर उपकरण चक्र की तुलना में सामग्री को तेजी से धकेलता है, तो पट्टी झुक जाती है। यदि यह बहुत धीमी गति से फ़ीड करता है, तो पायलट छिद्रों को फैला देते हैं, जिससे प्रगति बर्बाद हो जाती है।

प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) ऑटोमेशन सेल का मस्तिष्क बनाते हैं। प्रेस नियंत्रण वास्तुकला को सहायक उपकरणों के साथ निर्बाध रूप से संचार करना चाहिए। आधुनिक नियंत्रण प्रणालियाँ क्रैंकशाफ्ट की सटीक स्थिति को ट्रैक करने के लिए एनकोडर फीडबैक का उपयोग करती हैं। यह डेटा फीडर को सामग्री को आगे बढ़ाने के लिए तभी ट्रिगर करता है जब पंच पट्टी से साफ़ होते हैं।

पार्ट इजेक्शन और स्क्रैप निष्कासन भी सख्त एकीकरण पर निर्भर करता है। स्ट्रोक के दौरान सटीक क्षणों में एयर ब्लो-ऑफ, स्क्रैप कन्वेयर और पार्ट सॉर्टिंग शूट सक्रिय होने चाहिए। एक मजबूत नियंत्रण वास्तुकला इंजीनियरों को क्रैंक कोण के आधार पर इन सहायक कार्यों को प्रोग्राम करने की अनुमति देती है, जिससे उच्च गति वाले उत्पादन के दौरान विश्वसनीय, जाम-मुक्त संचालन सुनिश्चित होता है।

ऊर्जा की खपत और रखरखाव प्रोफाइल

दीर्घकालिक परिचालन पदचिह्न का मूल्यांकन करने के लिए पावर ड्रॉ और रखरखाव शेड्यूल को देखने की आवश्यकता होती है। मैकेनिकल प्रेस लगातार घूमने वाले फ्लाईव्हील का उपयोग करते हैं। मुख्य मोटर उस विशाल स्टील के पहिये को गति पर बनाए रखने के लिए लगातार भारी धारा खींचती है, भले ही रैम साइकिल चला रहा हो। इन प्रणालियों पर रखरखाव यांत्रिक घिसाव वाले भागों के इर्द-गिर्द घूमता है: क्लच घर्षण प्लेटों को बदलना, ब्रेक बैंड को समायोजित करना, और यह सुनिश्चित करना कि रोटरी यूनियन को निरंतर स्नेहन प्राप्त हो।

सर्वो प्रेस पूरी तरह से अलग पावर प्रोफाइल पर काम करते हैं। डायरेक्ट-ड्राइव मोटरें केवल तभी महत्वपूर्ण शक्ति खींचती हैं जब रैम को लोड के नीचे ले जाया जाता है। निष्क्रिय समय या स्ट्रोक के गैर-कार्यशील हिस्से के दौरान, बिजली की खपत काफी कम हो जाती है। कई आधुनिक सर्वो प्रणालियाँ पुनर्योजी ब्रेकिंग का भी उपयोग करती हैं, रैम के मंदी के दौरान गतिज ऊर्जा को कैप्चर करती हैं और इसे कैपेसिटर बैंक में वापस भेजती हैं। सर्वो प्रणालियों का रखरखाव यांत्रिक घिसाव वाले भागों से हटकर इलेक्ट्रॉनिक स्वास्थ्य की ओर हो गया है। तकनीशियन एनकोडर सिग्नल की निगरानी करते हैं, ड्राइव पर कूलिंग फैन के संचालन की जांच करते हैं, और हेवी-ड्यूटी पावर केबलों की अखंडता को सत्यापित करते हैं।

सामान्य प्रगतिशील स्टैम्पिंग प्रेस जोखिम और उन्हें कैसे कम करें

डाई प्रोटेक्शन और सेंसर इंटीग्रेशन

उच्च गति वाले प्रगतिशील परिचालनों में विनाशकारी मृत्यु दुर्घटनाओं का महत्वपूर्ण जोखिम होता है। मिसफीड, जहां सामग्री सही दूरी तक आगे नहीं बढ़ती है, घूंसे इच्छित गुहाओं के बजाय ठोस धातु पर प्रहार करते हैं। स्लग खींचने से, जहां स्क्रैप धातु पंच से चिपक जाती है और वापस डाई स्पेस में चली जाती है, अगले स्ट्रोक पर दोगुनी मोटी सामग्री की स्थिति पैदा करती है। दोनों परिदृश्य महंगे टूलींग को तुरंत नष्ट कर देते हैं।

प्रगतिशील स्टैम्पिंग के लिए व्यापक सेंसर नेटवर्क लागू करना अनिवार्य है।

• शॉर्ट-फीड सेंसर: रैम के उतरने से पहले सत्यापित करें कि सामग्री बिल्कुल सही स्थिति में पहुंच गई है। यदि सेंसर भौतिक किनारे का पता नहीं लगाता है, तो यह आपातकालीन रोक को ट्रिगर करता है।

• पार्ट इजेक्शन सेंसर: ऑप्टिकल सेंसर और प्रॉक्सिमिटी स्विच एग्जिट शूट की निगरानी करते हैं, यह सुनिश्चित करते हुए कि अगला चक्र शुरू होने से पहले डाई स्पेस साफ है।

• टन भार मॉनिटर: प्रत्येक स्ट्रोक के दौरान लगने वाले बल को मापें। यदि कोई स्लग खींचता है या मुक्का सुस्त हो जाता है, तो आवश्यक टन भार बढ़ जाता है। मॉनिटर इस विसंगति का पता लगाता है और उपकरण को तुरंत बंद कर देता है।

• ध्वनिक निगरानी: विफल पंच या मिसफीड की विशिष्ट ध्वनि आवृत्तियों का पता लगाता है, जिससे विनाशकारी क्षति होने से पहले चक्र रुक जाता है।

फाउंडेशन और कंपन अलगाव

उच्च-टन भार वाले स्ट्रेट-साइड उपकरण स्थापित करने के लिए व्यापक संरचनात्मक सुविधा योजना की आवश्यकता होती है। मशीनरी का स्थिर भार बहुत अधिक है, लेकिन संचालन के दौरान उत्पन्न गतिशील बल कहीं अधिक गंभीर हैं। मानक फ़ैक्टरी फर्श इन भारों का सामना नहीं कर सकते। कंक्रीट टूट जाएगी, और उपकरण असमान रूप से बैठ जाएगा, जिससे इसका आंतरिक संरेखण नष्ट हो जाएगा।

सुविधाएं इस उपकरण के लिए विशेष नींव का निर्माण करती हैं। इसमें फर्श की खुदाई करना और एक विशाल, स्टील-प्रबलित कंक्रीट जड़ता ब्लॉक डालना शामिल है। इस ब्लॉक का द्रव्यमान स्टैम्पिंग प्रक्रिया द्वारा उत्पन्न गतिज ऊर्जा को अवशोषित करता है। स्थापित किए जा रहे विशिष्ट उपकरण मॉडल के गतिशील भार के लिए नींव को विशेष रूप से इंजीनियर किया जाना चाहिए।

कंपन अलगाव आसपास के उपकरणों और इमारत की अखंडता की रक्षा करता है। गंभीर मुद्रांकन कंपन सटीक मशीनिंग केंद्रों, समन्वय मापने वाली मशीनों (सीएमएम), और आस-पास के संवेदनशील इलेक्ट्रॉनिक्स में हस्तक्षेप करते हैं। आसपास की सुविधा के फर्श से कंपन को कम करने के लिए इंजीनियर उपकरण के पैरों और फाउंडेशन ब्लॉक के बीच हेवी-ड्यूटी आइसोलेशन माउंट या स्प्रिंग डैम्पर्स का उपयोग करते हैं।

ऑपरेटर प्रशिक्षण और रखरखाव प्रोटोकॉल

किसी सुविधा को पारंपरिक यांत्रिक उपकरण से उन्नत सर्वो या विशेष हाइड्रोलिक सिस्टम में परिवर्तित करने से एक महत्वपूर्ण कौशल अंतर पैदा होता है। केवल स्टार्ट बटन दबाने के आदी ऑपरेटरों को अब जटिल गति प्रोफाइल को समझना होगा। ग्रीसिंग बियरिंग्स और क्लच प्लेटों को समायोजित करने से परिचित रखरखाव कर्मियों को इलेक्ट्रॉनिक ड्राइव, एनकोडर और हाइड्रोलिक वाल्विंग की समस्या का निवारण करना सीखना चाहिए।

व्यापक प्रशिक्षण कार्यक्रम आवश्यक हैं। ऑपरेटर सीखते हैं कि टूलींग को नुकसान पहुंचाए बिना फॉर्मिंग को अनुकूलित करने के लिए स्ट्रोक प्रोफाइल को कैसे प्रोग्राम किया जाए। वे समझते हैं कि जटिल कॉइल फ़ीड लाइनें कैसे स्थापित करें, पायलट रिलीज़ समय को समायोजित करें और टन भार मॉनिटर से डेटा की व्याख्या करें। सर्वो ड्राइव पर गलत प्रोग्रामिंग किसी यांत्रिक विफलता की तरह ही टूलींग को गंभीर क्षति पहुंचाती है।

रखरखाव प्रोटोकॉल प्रौद्योगिकी के साथ विकसित होते हैं। इलेक्ट्रॉनिक ड्राइव घटकों को स्वच्छ वातावरण और स्थिर बिजली आपूर्ति की आवश्यकता होती है। निवारक रखरखाव विशुद्ध रूप से यांत्रिक निरीक्षण से सॉफ्टवेयर अपडेट, सेंसर अंशांकन और सर्वो मोटर्स की थर्मल निगरानी में बदल जाता है। उन्नत स्टैम्पिंग तकनीक की पूरी क्षमता का एहसास करने के लिए सुविधाएं अपने कार्यबल को उन्नत करने में निवेश करती हैं।

निष्कर्ष

1. अपने सबसे अधिक मांग वाले प्रगतिशील डाइज़ की वास्तविक बल आवश्यकताओं को निर्धारित करने के लिए अपने टूलिंग इंजीनियरों के साथ एक व्यापक टन भार और ऑफ-सेंटर लोड विश्लेषण करें।

2. किसी भी उपकरण की खरीद को अंतिम रूप देने से पहले अपनी सुविधा की नींव क्षमता का मूल्यांकन करें और आवश्यक संरचनात्मक उन्नयन या कंपन अलगाव प्रणालियों की योजना बनाएं।

3. आवश्यक स्वचालन एकीकरण का नक्शा तैयार करें, यह सुनिश्चित करते हुए कि नए उपकरण नियंत्रण आपके मौजूदा कॉइल फीडिंग और स्क्रैप रिमूवल सिस्टम के साथ निर्बाध रूप से संचार करते हैं।

4. अपनी रखरखाव और संचालन टीमों के लिए एक अपस्किलिंग प्रोग्राम विकसित करें ताकि यह सुनिश्चित किया जा सके कि वे उन्नत सर्वो या सेंसर-हेवी सिस्टम को प्रभावी ढंग से प्रोग्राम और समस्या निवारण करें।

प्रगतिशील स्टैम्पिंग लाइनों के निर्माण या उन्नयन के लिए, झेजियांग जिनाओलन मशीन टूल सटीक स्टैम्पिंग उपकरण और एकीकृत उत्पादन-लाइन समाधानों में दशकों का अनुभव लाता है। 1983 में स्थापित, कंपनी 25 से 2,400 टन तक मैकेनिकल प्रेस बनाती है और इसने अपनी क्षमताओं को प्रगतिशील डाई स्टैम्पिंग लाइन, फीडिंग सिस्टम, स्टैम्पिंग डाई, ट्रांसफर उपकरण और बुद्धिमान प्रेस नियंत्रण तक विस्तारित किया है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: प्रगतिशील डाइज़ के लिए सी-फ़्रेम प्रेस की तुलना में स्ट्रेट-साइड प्रेस को प्राथमिकता क्यों दी जाती है?

ए: स्ट्रेट-साइड प्रेस में चार-बिंदु समर्थन के साथ एक बंद-बॉक्स डिज़ाइन होता है, जो खुले-सामने सी-फ़्रेम में आम कोणीय विक्षेपण को समाप्त करता है। यह कठोरता भारी, ऑफ-सेंटर भार के तहत रैम और बिस्तर के बीच सख्त समानता बनाए रखती है, समय से पहले पंच पहनने को रोकती है और मल्टी-स्टेशन डाई में सटीक भाग सहनशीलता सुनिश्चित करती है।

प्रश्न: एक प्रगतिशील डाई को ट्रांसफर या कंपाउंड डाई की तुलना में एक अलग प्रेस सेटअप की आवश्यकता क्यों होती है?

ए: प्रोग्रेसिव डाई एक साथ कई अनुक्रमिक स्टेशनों के माध्यम से एक सतत कुंडल पट्टी की प्रक्रिया करते हैं। यह पूरे बिस्तर पर असमान, ऑफ-सेंटर लोडिंग बनाता है। उपकरण में टिपिंग क्षणों का विरोध करने के लिए उच्च संरचनात्मक कठोरता होनी चाहिए और सटीक स्ट्रिप तनाव और प्रगति पिच को बनाए रखने के लिए स्वचालित कॉइल फीडर के साथ निर्बाध रूप से एकीकृत होना चाहिए।

प्रश्न: प्रोग्रेसिव डाई स्टैम्पिंग के लिए मैकेनिकल और सर्वो प्रेस के बीच क्या अंतर है?

ए: मैकेनिकल प्रेस उच्च गतिज ऊर्जा और अधिकतम गति प्रदान करने के लिए लगातार घूमने वाले फ्लाईव्हील और क्लच का उपयोग करते हैं, जो उच्च-मात्रा ब्लैंकिंग के लिए आदर्श है। सर्वो प्रेस प्रोग्रामयोग्य स्ट्रोक प्रोफाइल, परिवर्तनीय गति और ठहराव समय प्रदान करने के लिए डायरेक्ट-ड्राइव मोटर्स का उपयोग करते हैं, जो उन्हें जटिल इन-डाई फॉर्मिंग और ड्राइंग संचालन के लिए बेहतर बनाते हैं।

प्रश्न: ब्लैंकिंग या कॉइनिंग जैसे विशिष्ट प्रेस टूल ऑपरेशन प्रोग्रेसिव डाई स्टैम्पिंग के लिए प्रेस की पसंद को कैसे प्रभावित करते हैं?

उत्तर: धातु को जल्दी से फ्रैक्चर करने के लिए ब्लैंकिंग के लिए निचले मृत केंद्र पर उच्च गतिज ऊर्जा की आवश्यकता होती है। सिक्के बनाने के लिए स्ट्रोक के अंत में अत्यधिक निचोड़ने वाले दबाव की आवश्यकता होती है। गहरी ड्राइंग के लिए निरंतर, नियंत्रित बल की आवश्यकता होती है। रुकने से रोकने के लिए उपकरण के ड्राइव तंत्र को इन परिचालनों द्वारा मांगे गए विशिष्ट बल वक्र से मेल खाना चाहिए।

प्रश्न: क्या आप प्रगतिशील डाई स्टैम्पिंग के लिए हाइड्रोलिक प्रेस का उपयोग कर सकते हैं?

ए: जबकि हाइड्रोलिक प्रेस गहरी ड्राइंग के लिए उत्कृष्ट निरंतर टन भार प्रदान करते हैं, वे आम तौर पर उच्च गति प्रगतिशील ब्लैंकिंग के लिए अनुपयुक्त होते हैं। उनका चक्र समय धीमा होता है और वे स्नैप-थ्रू शॉक के प्रति अत्यधिक संवेदनशील होते हैं, जो भारी ब्लैंकिंग ऑपरेशन के दौरान सामग्री के अचानक टूटने पर हाइड्रोलिक सील और वाल्व को नुकसान पहुंचाता है।

प्रश्न: प्रगतिशील डाई स्टैम्पिंग के लिए स्नैप-थ्रू शॉक प्रेस को कैसे प्रभावित करता है?

ए: स्नैप-थ्रू शॉक तब होता है जब भारी ब्लैंकिंग के दौरान सामग्री में घूंसा टूट जाता है। प्रतिरोध की अचानक रिहाई के कारण फैला हुआ फ्रेम हिंसक रूप से पीछे हट जाता है। यह शॉकवेव बियरिंग को नुकसान पहुंचाता है, फास्टनरों को ढीला कर देता है, और समय के साथ ड्राइव ट्रेन को ख़राब कर देता है, जिससे मशीनरी की सुरक्षा के लिए मजबूत शॉक डैम्पिंग सिस्टम की आवश्यकता होती है।
