बड़े-पैनल धातु की स्टैम्पिंग उत्पादन स्तर पर एक कठिन विकल्प को मजबूर करती है। आप या तो लाइन को तेजी से चलाते हैं और अपने हिस्सों को नष्ट कर देते हैं, या इसे धीमी गति से चलाते हैं और अपने थ्रूपुट को खत्म कर देते हैं। पारंपरिक क्रैंक और सनकी प्रेस उच्च गति पर रिक्त स्थान पर जोर से प्रहार करते हैं। यह आक्रामक प्रभाव उच्च शक्ति वाले स्टील को फाड़ देता है, एल्यूमीनियम को झुर्रीदार बना देता है और डाई कोटिंग्स को नष्ट कर देता है। यदि आप टूलींग की सुरक्षा के लिए रैम को धीमा करते हैं और एक अच्छा ड्रॉ प्राप्त करते हैं, तो आपके स्ट्रोक प्रति मिनट लाभदायक स्तर से नीचे गिर जाते हैं।
आठ -लिंक मोशन प्रेस इस यांत्रिक बाधा को ठीक करता है। यह स्लाइड कीनेमेटिक्स को पूरी तरह से बदल देता है। धातु से टकराने से ठीक पहले लिंकेज रैम को धीमा कर देता है, जिससे सामग्री को बिना फ्रैक्चर के बहने और फैलने का समय मिल जाता है। एक बार जब ड्रॉ समाप्त हो जाता है, तो रैम तेज गति से शीर्ष मृत केंद्र तक वापस चला जाता है। आपको गुणवत्ता के लिए आवश्यक धीमी ड्राइंग गति, साथ ही वॉल्यूम के लिए आवश्यक तेज़ चक्र समय मिलता है।
काइनेमेटिक नियंत्रण: आठ-लिंक मोशन स्लाइड वेग वक्र को संशोधित करता है, जिससे प्रति मिनट समग्र स्ट्रोक (एसपीएम) का त्याग किए बिना धातु प्रवाह नियंत्रण में 40% तक सुधार होता है।
गुणवत्ता आश्वासन: कम प्रभाव गति सीधे बड़े, जटिल पैनल ज्यामिति में स्प्रिंगबैक, फाड़ और सतह की खराबी को कम करती है, जिससे गहरे और उथले ड्रॉ दोनों को लाभ होता है।
टूलींग दीर्घायु: कम जुड़ाव वेग झटके और कंपन को काफी कम करते हैं, डाई जीवन को बढ़ाते हैं और टूलींग रखरखाव लागत को कम करते हैं।
रणनीतिक फिट: मानक यांत्रिक प्रेस की तुलना में उच्च प्रारंभिक पूंजी निवेश की आवश्यकता होने पर, प्रौद्योगिकी उच्च मात्रा, गहरे-ड्रॉ और प्रगतिशील मुद्रांकन अनुप्रयोगों में बेहतर आरओआई उत्पन्न करती है जहां स्क्रैप कटौती महत्वपूर्ण है।
विषयसूची

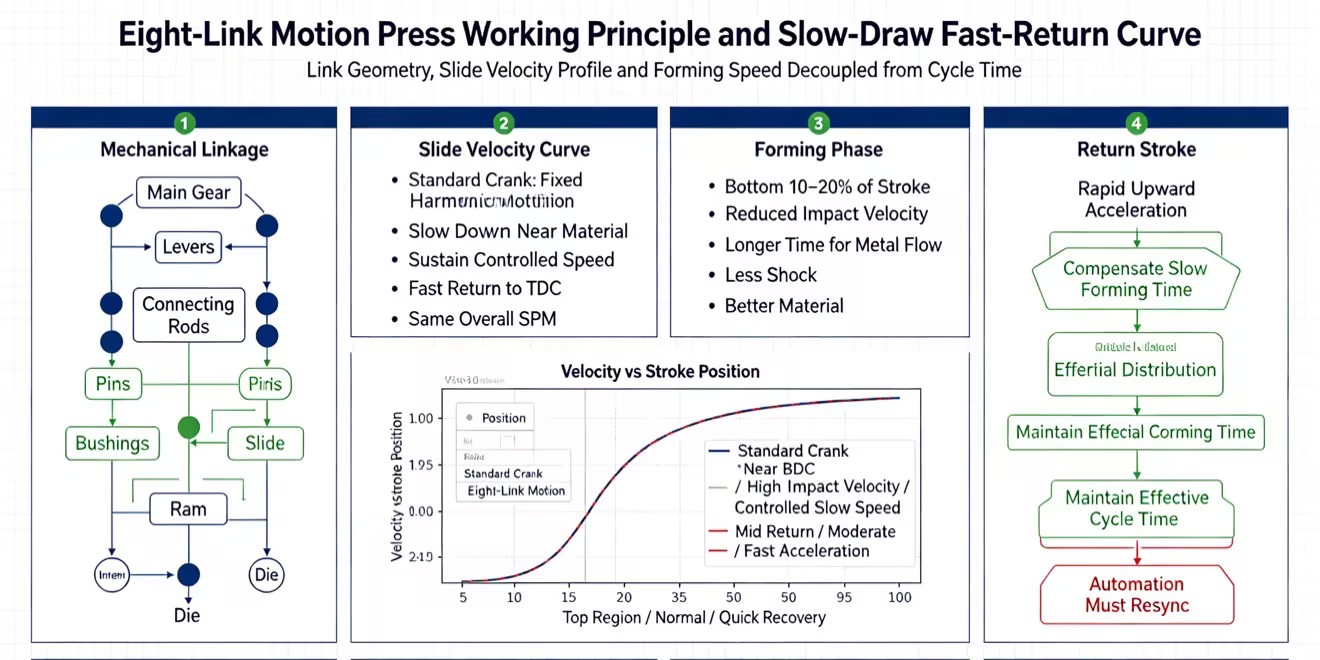

आठ-लिंक मोशन प्रेस स्लाइड गति को नियंत्रित करने के लिए एक विशेष लिंकेज प्रणाली का उपयोग करता है। पारंपरिक क्रैंक प्रेस के विपरीत, यह फॉर्मिंग के दौरान स्लाइड को धीमा कर सकता है और रिटर्न स्ट्रोक के दौरान तेज़ कर सकता है।
यह गति नियंत्रण सामग्री को फैलने और प्रवाहित होने के लिए अधिक समय देता है, उच्च उत्पादन गति को बनाए रखते हुए फटने को कम करता है और भाग की गुणवत्ता में सुधार करता है।
पारंपरिक प्रेस एक निश्चित गति पैटर्न का उपयोग करते हैं। स्लाइड की गति क्रैंक रोटेशन के साथ बदलती है, जिससे उत्पादन आउटपुट को कम किए बिना फॉर्मिंग गति को कम करना मुश्किल हो जाता है।
एक आठ-लिंक प्रणाली एक यांत्रिक लिंकेज संरचना के माध्यम से इस प्रक्रिया को बदलती है। जब डाई सामग्री के संपर्क में आती है तो यह स्लाइड को धीमा कर देती है, जिससे आसानी से निर्माण होता है और उच्च शक्ति वाली सामग्री पर प्रभाव कम हो जाता है।
बनाने के बाद, उत्पादन दक्षता बनाए रखने के लिए स्लाइड जल्दी से वापस आ जाती है।
मुख्य लाभ:
बेहतर धातु प्रवाह नियंत्रण
टूटना और विरूपण कम हो गया
उच्च उत्पादन क्षमता
उदाहरण के लिए, एक लिंक मोशन प्रेस एक मानक प्रेस के समान 20 एसपीएम पर चल सकता है, जबकि कम गति वाली मशीन के समान धीमी गति प्रदान करता है।
तेज़ रिटर्न स्ट्रोक उच्च त्वरण बल बनाता है। इसलिए, प्रेस संरचना और स्वचालन प्रणाली को इन परिवर्तनों को संभालने के लिए डिज़ाइन किया जाना चाहिए।
लिंक मोशन प्रेस को उचित समन्वय की आवश्यकता होती है:
प्रगतिशील मर जाता है
स्थानांतरण प्रणाली
स्वचालित फीडर
डाई सुरक्षा सेंसर
तेज़ अपस्ट्रोक के लिए सटीक समय समायोजन की आवश्यकता होती है। उचित सिंक्रनाइज़ेशन स्थानांतरण टकराव को रोकता है और स्थिर उत्पादन सुनिश्चित करता है।
आठ-लिंक मोशन तकनीक फॉर्मिंग प्रक्रिया के दौरान स्लाइड गति को नियंत्रित करके स्टैम्पिंग गुणवत्ता में सुधार करती है। धीमी गति से बनने वाला स्ट्रोक सामग्री को सुचारू रूप से प्रवाहित करने में मदद करता है, दोषों को कम करता है और सतह की गुणवत्ता में सुधार करता है।
ऑटोमोटिव पार्ट्स और उपकरण आवास जैसे बड़े पैनलों को बनाने के दौरान लगातार सामग्री प्रवाह की आवश्यकता होती है।
जब पंच सामग्री से संपर्क करता है तो आठ-लिंक मोशन प्रेस स्लाइड को धीमा कर देती है। इससे धातु को फैलने के लिए अधिक समय मिलता है और निम्न समस्याएं कम हो जाती हैं:
सामग्री का पतला होना
फाड़
असमान गठन
यह लाभ उच्च शक्ति वाले स्टील और एल्यूमीनियम सामग्रियों के लिए विशेष रूप से महत्वपूर्ण है, जिन्हें अधिक नियंत्रित निर्माण स्थितियों की आवश्यकता होती है।
नियंत्रित गति बेहतर सामग्री वितरण और अधिक सटीक अंतिम आकार सुनिश्चित करके उथले ड्राइंग अनुप्रयोगों में भी सुधार करती है।
उच्च-शक्ति वाली सामग्रियां अक्सर बनने के बाद आंशिक रूप से अपने मूल आकार में लौट आती हैं, जिससे स्प्रिंगबैक समस्याएं पैदा होती हैं।
आठ-लिंक मोशन प्रेस की नियंत्रित फॉर्मिंग गति अधिक धीरे-धीरे बल लगाती है। इससे कम करने में मदद मिलती है:
स्प्रिंग बेक
झुर्रियाँ
दरारें
आयामी त्रुटियाँ
निर्माण चरण के दौरान स्थिर दबाव बनाए रखकर, निर्माता टूलींग में कम समायोजन के साथ अधिक सटीक हिस्से प्राप्त कर सकते हैं।
बड़े बाहरी पैनलों के लिए चिकनी सतहों और सटीक विवरण की आवश्यकता होती है। उच्च प्रभाव गति सतह पर निशान, घर्षण क्षति और डाई घिसाव पैदा कर सकती है।
आठ-लिंक गति सामग्री संपर्क के दौरान प्रभाव को कम करती है, जिससे मदद मिलती है:
मरने वाली सतहों को सुरक्षित रखें
सतह के दोषों को कम करें
उपस्थिति गुणवत्ता में सुधार करें
स्ट्रोक के निचले हिस्से में लंबे समय तक गठन का समय एम्बॉसिंग और सिक्कािंग प्रदर्शन में भी सुधार करता है, जिससे अतिरिक्त विवरण के बिना तेज विवरण और अधिक सटीक सुविधाएं मिलती हैं
टूलींग घिसाव बड़े पैनल स्टैम्पिंग में बड़े पैमाने पर परिचालन व्यय का प्रतिनिधित्व करता है। उच्च-तन्यता वाली सामग्रियों को छिद्रित या ब्लैंक करते समय मानक प्रेस गंभीर स्नैप-थ्रू शॉक उत्पन्न करते हैं। यह रिवर्स टन भार डाई, प्रेस बेड और क्राउन के माध्यम से विनाशकारी कंपन भेजता है। लिंक ड्राइव की संशोधित गतिकी सामग्री जुड़ाव को नरम कर देती है, जिससे यह झटका काफी हद तक कम हो जाता है।
कम प्रभाव वाले वेग सीधे तौर पर पंच चिपिंग और डाई घिसाव में कमी लाते हैं। टूलींग के काटने वाले किनारे सामग्री से नहीं टकराते हैं; वे इसे नियंत्रित बल से काटते हैं। यह नरम जुड़ाव नियमित डाई रखरखाव के बीच के अंतराल को बढ़ाता है। टूलरूम तकनीशियन पंचों को तेज़ करने, टूटे हुए स्प्रिंग्स को बदलने और गॉल्ड डाई सेक्शन की मरम्मत करने में कम समय खर्च करते हैं। लाखों चक्रों में, झटके और कंपन में कमी से जटिल प्रगतिशील डाई और भारी कच्चा लोहा डाई जूते की संरचनात्मक अखंडता बरकरार रहती है।
स्क्रैप कटौती स्टैम्पिंग फ़्लोर पर प्राथमिक लागत-वसूली तंत्र के रूप में कार्य करती है। गुणवत्ता बनाए रखते हुए समग्र उत्पादन लागत में कटौती के लिए सामग्री की उपज को अधिकतम करने की आवश्यकता होती है। क्योंकि धीमी गठन गति टूटने और विभाजित होने से रोकती है, ऑपरेटर कम अस्वीकृत पैनल बनाते हैं। स्क्रैप दरों में यह तत्काल गिरावट प्रत्येक उत्पादन की लाभप्रदता में सीधे सुधार करती है।
बेहतर धातु प्रवाह डाई डिजाइनरों को सख्त ब्लैंक नेस्टिंग लागू करने की अनुमति देता है। जब प्रेस धातु के प्रवाह को प्रभावी ढंग से नियंत्रित करता है, तो इस प्रक्रिया में शीट को अपनी जगह पर रखने के लिए कम अतिरिक्त बाइंडर सामग्री की आवश्यकता होती है। इंजीनियर प्रारंभिक रिक्त स्थान के समग्र आकार को कम कर सकते हैं। एल्युमीनियम या उन्नत उच्च शक्ति वाले स्टील के निरंतर कुंडल से केवल कुछ मिलीमीटर चौड़ाई काटने से वार्षिक उत्पादन कार्यक्रम में कच्चे माल की भारी बचत होती है। आप ठीक उसी संख्या में अच्छे हिस्से बनाने के लिए कम कुंडल वजन खरीदते हैं।
इस तकनीक को मध्यम से उच्च मात्रा वाली प्रगतिशील स्टैम्पिंग लाइनों के साथ एकीकृत करने के लिए सावधानीपूर्वक योजना की आवश्यकता होती है, लेकिन उच्च दक्षता प्राप्त होती है। जैसे ही धातु की पट्टी प्रेस के माध्यम से फीड होती है, प्रोग्रेसिव डाई क्रमिक रूप से कई ऑपरेशन करते हैं। संशोधित स्ट्रोक टाइमिंग यहां एक विशिष्ट लाभ प्रदान करती है। तेज़ अपस्ट्रोक और धीमी डाउनस्ट्रोक पारंपरिक फ़ीड विंडो को बदल देते हैं।
जब ठीक से सिंक्रनाइज़ किया जाता है, तो यह संशोधित समय भाग स्थानांतरण के लिए एक बड़ी, अधिक स्थिर विंडो प्रदान करता है। पंच लगने से पहले धातु की पट्टी को आगे बढ़ने और पायलट पिन में व्यवस्थित होने के लिए अधिक समय मिलता है। यह स्थिरता मिसफ़ीड, पायलट होल बढ़ाव और बाद में लाइन रुकने के जोखिम को कम करती है। ऑपरेटर उच्च प्रभावी थ्रूपुट प्राप्त करते हैं क्योंकि लाइन अनियमित सामग्री फीडिंग या कम फीड के कारण होने वाले सेंसर दोषों के बिना लगातार चलती है।
मानक क्रैंक और सनकी प्रेस अपनी यांत्रिक सादगी के कारण उद्योग पर हावी हैं। वे सीधे रोटरी-टू-लीनियर मोशन रूपांतरण का उपयोग करते हैं। यह सादगी उन्हें निर्माण के लिए अत्यधिक विश्वसनीय और अपेक्षाकृत सस्ती बनाती है। हालाँकि, उनका निश्चित हार्मोनिक गति वक्र उच्च चक्र दर पर चलते समय स्लाइड को उच्च वेग से सामग्री से टकराने के लिए मजबूर करता है।
लिंक प्रेस एक संशोधित वक्र प्रस्तुत करता है। लेन-देन स्पष्ट है. मानक प्रेस कम अग्रिम लागत और सरल रखरखाव आवश्यकताओं की पेशकश करते हैं। फिर भी, वे जटिल ड्रॉ में लिंक मोशन सिस्टम के भाग की गुणवत्ता, धातु प्रवाह क्षमताओं और उपकरण जीवन मेट्रिक्स से मेल खाने में विफल रहते हैं। गहरे, बड़े पैनलों पर मुहर लगाते समय, एक मानक क्रैंक प्रेस द्वारा उत्पन्न स्क्रैप जल्दी ही इसकी प्रारंभिक लागत बचत को ग्रहण कर लेता है। आप अस्वीकृत भागों और टूटे टूलींग के माध्यम से सस्ते प्रेस के लिए भुगतान करते हैं।
सर्वो प्रेस गतिज लचीलेपन में सर्वोच्च का प्रतिनिधित्व करते हैं। हाई-टॉर्क सर्वो मोटर ऑपरेटरों को किसी भी बिंदु पर रैम को रोकने, उलटने या धीमा करने, अनंत स्ट्रोक प्रोफाइल प्रोग्राम करने की अनुमति देती है। आप उथले हिस्सों पर अत्यधिक तेजी से चलने के लिए पेंडुलम स्ट्रोक को प्रोग्राम कर सकते हैं। हालाँकि, यह लचीलापन भारी पूंजी प्रीमियम, जटिल इलेक्ट्रॉनिक वास्तुकला और उच्च ऊर्जा मांगों के साथ आता है।
एक आठ-लिंक मैकेनिकल प्रेस एक अत्यधिक प्रभावी मध्य मार्ग प्रदान करता है। यह गहरी ड्राइंग और बेहतर धातु प्रवाह के लिए आवश्यक विशिष्ट संशोधित स्ट्रोक प्रोफ़ाइल प्रदान करता है, लेकिन सर्वो प्रेस की तुलना में काफी कम पूंजी लागत पर। यह जटिल सर्वो ड्राइव और कैपेसिटर बैंकों के बजाय मजबूत, पारंपरिक यांत्रिक विश्वसनीयता और फ्लाईव्हील ऊर्जा पर निर्भर करता है। उन सुविधाओं के लिए जो समर्पित, उच्च-मात्रा प्रगतिशील मर जाती हैं, जहां स्ट्रोक प्रोफ़ाइल को दैनिक रूप से बदलने की आवश्यकता नहीं होती है, मैकेनिकल लिंक ड्राइव बेहतर आरओआई प्रदान करता है।
विशेषता | मानक क्रैंक प्रेस | आठ-लिंक मोशन प्रेस | सर्वो प्रेस |
|---|---|---|---|
स्लाइड किनेमेटिक्स | निश्चित हार्मोनिक गति | यंत्रवत् संशोधित (धीमी गति से वापसी, तेजी से वापसी) | असीम रूप से प्रोग्राम करने योग्य प्रोफ़ाइल |
प्रभाव वेग | उत्पादन गति में उच्च | काफ़ी कम हो गया | परिवर्तनशील/पूरी तरह से नियंत्रित |
उपकरण जीवन प्रभाव | मानक घिसाव और झटका | कम झटके के कारण बढ़ाया गया | कम झटके के कारण बढ़ाया गया |
रखरखाव की जटिलता | कम | मध्यम (अधिक लिंकेज/पिन) | उच्च (जटिल इलेक्ट्रॉनिक्स/कूलिंग) |
ऊर्जा भंडारण | यांत्रिक उड़नखटोला | यांत्रिक उड़नखटोला | कैपेसिटर बैंक/डायरेक्ट ड्राइव |
ए: प्राथमिक लाभ इसका संशोधित स्लाइड वेग वक्र है। यांत्रिक लिंकेज कार्य निर्माण चरण के दौरान पंच को धीमा कर देता है, जिससे धातु बिना टूटे प्रवाहित हो सकती है। फिर रिटर्न स्ट्रोक के दौरान इसकी गति तेजी से बढ़ जाती है। यह समग्र चक्र समय से गठन की गति को अलग करके उत्पादकता और सटीकता को फिर से परिभाषित करता है।
उत्तर: यह महत्वपूर्ण निर्माण चरण के दौरान धातु प्रवाह के लिए उपलब्ध समय को 40% तक बढ़ा देता है। यह निरंतर दबाव सामग्री को डाई ज्यामिति पर समान रूप से फैलने की अनुमति देता है। यह गहरे ड्रॉ में स्थानीयकृत पतलेपन और फटने को रोकता है, और उथले, जटिल ड्रॉ में ढीली धातु या झुर्रियों को समाप्त करता है।
उत्तर: नहीं। जबकि सामग्री और टूलींग की सुरक्षा के लिए वर्किंग स्ट्रोक काफी धीमा है, प्रेस बहुत तेज रिटर्न स्ट्रोक के साथ क्षतिपूर्ति करता है। यह तीव्र अपस्ट्रोक यह सुनिश्चित करता है कि मशीन मानक प्रेस की तुलना में प्रति मिनट समग्र स्ट्रोक (एसपीएम) को बनाए रखती है, या बढ़ाती भी है।
उत्तर: जब डाई सामग्री से जुड़ती है तो यह प्रभाव वेग को कम कर देता है। यह नरम जुड़ाव प्रभाव के झटके, विनाशकारी कंपन और स्नैप-थ्रू बलों को काफी कम कर देता है। इन हिंसक गतिज स्थानांतरणों को कम करके, प्रेस पंच चिपिंग को रोकता है, गैलिंग को कम करता है, और नियमित डाई रखरखाव के बीच अंतराल को बढ़ाता है।
उत्तर: हां, मौजूदा प्रगतिशील डाई शारीरिक रूप से संगत हैं। हालाँकि, ऑपरेटरों को फ़ीड और स्थानांतरण समय को समायोजित करना होगा। संशोधित स्लाइड कीनेमेटिक्स एक अलग परिचालन विंडो बनाती है। तेज़ अपस्ट्रोक उच्च उठाने वाली ताकतें उत्पन्न करता है, जिससे नई गति प्रोफ़ाइल से मेल खाने के लिए स्थानांतरण स्वचालन और सेंसर को पुन: कैलिब्रेट करने की आवश्यकता होती है।
ए: मुख्य नुकसान यांत्रिक जटिलता है। यह प्रणाली साधारण क्रैंक प्रेस की तुलना में यांत्रिक लिंकेज, कनेक्शन पिन और कांस्य झाड़ियों की बढ़ी हुई संख्या का उपयोग करती है। इन अतिरिक्त चलने वाले हिस्सों को घिसाव को रोकने और स्लाइड परिशुद्धता बनाए रखने के लिए सख्त, स्वचालित स्नेहन प्रणाली और कठोर निगरानी की आवश्यकता होती है।
ए: तेज़ अपस्ट्रोक काफी अधिक उठाने वाली ताकत और जड़ता उत्पन्न करता है। स्लाइड मानक प्रेस की तुलना में डाई स्पेस को बहुत तेजी से साफ़ करती है। इसके लिए अत्यधिक समकालिक, तीव्र स्थानांतरण स्वचालन की आवश्यकता होती है। मानक यांत्रिक फीडर गति बनाए रखने के लिए संघर्ष कर सकते हैं, जिसके लिए अक्सर उच्च गति, सर्वो-संचालित फीडिंग उपकरण के उन्नयन की आवश्यकता होती है।
