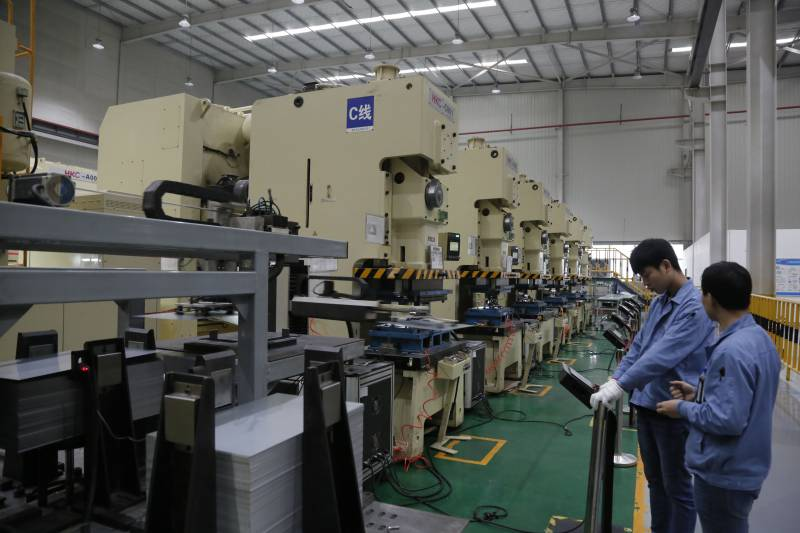

एक्सेन्ट्रिक प्रेस की विशेषताएँ और तुलना

I. क्रैंकशाफ्ट द्वारा संचालित क्रैंक स्लाइडर तंत्र

कार्य सिद्धांत: जब क्रैंकशाफ्ट घूमता है, तो कनेक्टिंग रॉड घूमती है और गाइड रेल में स्लाइड ब्लॉक को ऊपर और नीचे ले जाने के लिए ऊपर और नीचे चलती है।

विशेषताएं: क्रैंकशाफ्ट का डबल एंड सपोर्ट, अच्छा तनाव;स्लाइडिंग ब्लॉक का बड़ा स्ट्रोक, गैर समायोज्य स्ट्रोक।एक बड़ा क्रैंकशाफ्ट बनाना मुश्किल है, जो झुकने और मरोड़ने के अधीन है, इसलिए विनिर्माण आवश्यकताएं अधिक हैं।

आवेदन का दायरा: मुख्य रूप से बड़े स्ट्रोक के साथ मध्यम और छोटे प्रेस में उपयोग किया जाता है।

द्वितीय.क्रैंक स्लाइडर तंत्र क्रैंक द्वारा संचालित

कार्य सिद्धांत: जब क्रैंक शाफ्ट घूमता है, तो सनकी आस्तीन का बाहरी सर्कल केंद्र क्रैंक शाफ्ट के केंद्र के साथ एक गोलाकार गति बनाता है, जिससे कनेक्टिंग रॉड और स्लाइडर की गति चलती है।

विशेषताएं: क्रैंक शाफ्ट का एकल अंत बीयरिंग, खराब तनाव की स्थिति;समायोज्य स्लाइडर स्ट्रोक (स्केल के साथ सनकी आस्तीन या क्रैंक जर्नल अंत चेहरा)।स्ट्रोक को समायोजित करना आसान है और संरचना में सरल है, लेकिन क्रैंक सस्पेंशन की कठोरता खराब है।

आवेदन का दायरा: मुख्य रूप से मध्यम और छोटे प्रेस में उपयोग किया जाता है।

तृतीय.का क्रैंक स्लाइडर तंत्र सनकी प्रेस

कार्य सिद्धांत: जब एक्सेंट्रिक प्रेस में एक्सेंट्रिक गियर मैंड्रेल पर घूमता है, तो इसकी एक्सेंट्रिक गर्दन घूमने वाले क्रैंक के बराबर होती है, ताकि स्लाइडर को ऊपर और नीचे ले जाने के लिए कनेक्टिंग रॉड को चलाया जा सके।

विशेषताएं: एक्सेंट्रिक प्रेस में एक्सेंट्रिक गियर मेन्ड्रेल को अच्छे तनाव के साथ दोनों सिरों पर समर्थित किया जाता है;सनकी गियर केवल टॉर्क संचारित करता है, और झुकने का क्षण मैंड्रेल द्वारा वहन किया जाता है;तनाव की स्थिति क्रैंकशाफ्ट से बेहतर है, और मैंड्रेल की कठोरता अधिक है।संरचना अपेक्षाकृत जटिल है, लेकिन क्रैंकशाफ्ट फोर्जिंग की तुलना में कास्टिंग को हल करना आसान है।

आवेदन का दायरा: आमतौर पर बड़े और मध्यम आकार के प्रेस में उपयोग किया जाता है।

तीन संरचनाओं में अंतर:

क्रैंकशाफ्ट प्रेस का स्ट्रोक समायोज्य नहीं है;का आघात सनकी प्रेस और क्रैंक प्रेस को समायोज्य संरचना के रूप में डिज़ाइन किया जा सकता है, और उपकरण की समग्र संरचना अधिक सुंदर है।
