समय से पहले स्टैम्पिंग डाई खराब होने का क्या कारण है?

अनियोजित टूलींग रखरखाव और उच्च स्क्रैप दरें उच्च मात्रा वाले विनिर्माण में मार्जिन को नष्ट कर देती हैं। ये मुद्दे आम तौर पर एक ही विफलता बिंदु पर वापस आते हैं: समझौता टूलींग अखंडता। जबकि धीरे-धीरे उपकरण का क्षरण लाखों चक्रों में स्वाभाविक रूप से होता है, समय से पहले स्टैम्पिंग डाई खराब होने से उत्पादन कार्यक्रम बाधित होता है, लागत-प्रति-भाग बढ़ जाती है, और प्रतिक्रियाशील आपातकालीन मरम्मत को मजबूर होना पड़ता है। प्रतिक्रियाशील अग्निशमन से सक्रिय रोकथाम की ओर बढ़ने के लिए पहनने के तंत्र के व्यवस्थित मूल्यांकन की आवश्यकता होती है। सबसे प्रभावी हस्तक्षेप निर्धारित करने के लिए आपको टूल स्टील धातु विज्ञान, प्रेस संरेखण और स्नेहन रसायन विज्ञान का विश्लेषण करना चाहिए। उपकरण की सेहत का आकलन करने के लिए निर्माता केवल दृश्य निरीक्षण पर भरोसा नहीं कर सकते। आधुनिक उत्पादन के लिए प्रेस के अंदर होने वाली भौतिकी की गहन समझ की आवश्यकता होती है। विफलता के सटीक तरीके का निदान करके, इंजीनियर लक्षित समाधान लागू करते हैं जो उपकरण जीवन का विस्तार करते हैं, भाग की गुणवत्ता में सुधार करते हैं और उत्पादन आउटपुट को स्थिर करते हैं।

चाबी छीनना

• पहले घिसाव तंत्र की पहचान करें: टूलींग संशोधनों या नई कोटिंग्स में निवेश करने से पहले चिपकने वाले घिसाव (गैलिंग), अपघर्षक घिसाव, थर्मल थकान और यांत्रिक थकान के बीच अंतर करना महत्वपूर्ण है।

• सामग्री और सब्सट्रेट बेमेल एक प्राथमिक दोषी है: उन्नत हाई-स्ट्रेंथ स्टील्स (एएचएसएस) का उदय अक्सर पुराने टूल स्टील्स पर हावी हो जाता है, जिससे उन्नत डाई सामग्री या उन्नत सतह इंजीनियर कोटिंग्स (पीवीडी/सीवीडी) की आवश्यकता होती है।

• स्नेहन और संरेखण आरओआई निर्धारित करते हैं: यदि प्रेस विक्षेपण, अनुचित डाई क्लीयरेंस, या अपर्याप्त सीमा स्नेहन मौजूद है तो प्रीमियम टूल स्टील भी समय से पहले विफल हो जाएंगे।

• पूर्वानुमानित रखरखाव निर्धारित रखरखाव से बेहतर प्रदर्शन करता है: टन भार मॉनिटर, इन-डाई सेंसर और कम्प्यूटरीकृत रखरखाव प्रबंधन प्रणाली (सीएमएमएस) को एकीकृत करने से रखरखाव प्रतिमान को प्रतिक्रियाशील से पूर्वानुमानित में बदल दिया जाता है, जिससे स्टैम्पिंग डाई जीवनचक्र अधिकतम हो जाता है।

स्टैम्पिंग मोल्ड पहनने की लागत विश्लेषण: बेंचमार्क मानक निर्धारित करें

स्टैम्पिंग मोल्ड घिसाव मरम्मत लागत से अधिक प्रभावित करता है। बार-बार टूलींग विफलताओं से डाउनटाइम, स्क्रैप दरें और रखरखाव खर्च बढ़ जाते हैं। मापने योग्य प्रदर्शन बेंचमार्क स्थापित करने से निर्माताओं को लागत नियंत्रित करने और डाई सेवा जीवन में सुधार करने में मदद मिलती है।

प्रत्यक्ष बनाम अप्रत्यक्ष लागत

अप्रत्यक्ष लागत समय से पहले टूलींग खराब होने के कुल वित्तीय प्रभाव को काफी बढ़ा सकती है।

प्रमुख प्रदर्शन बेंचमार्क

निर्माताओं को निम्नलिखित संकेतकों की निगरानी करनी चाहिए:

• शार्पनिंग प्रति हिट्स: शार्पनिंग ऑपरेशन के बीच स्टैम्पिंग चक्र।

• प्रति भाग टूलींग लागत: कुल टूलींग व्यय को उत्पादित स्वीकार्य भागों से विभाजित किया जाता है।

• स्क्रैप दर: अस्वीकृत मुद्रांकित घटकों का प्रतिशत।

• डाउनटाइम: टूलींग रखरखाव के कारण उत्पादन घंटों का नुकसान हुआ।

• उपकरण जीवन: घटक प्रतिस्थापन से पहले कुल स्ट्रोक।

वियर बेंचमार्क कैसे स्थापित करें

1. सामग्री के गुणों की जाँच करें: शीट की मोटाई और तन्य शक्ति की जाँच करें।

2. टूल स्टील का मूल्यांकन करें: स्टील ग्रेड और सतह की कठोरता की पुष्टि करें।

3. डाई क्लीयरेंस को अनुकूलित करें: सामग्री आवश्यकताओं के लिए कटिंग क्लीयरेंस का मिलान करें।

4. रखरखाव लक्ष्य निर्धारित करें: ऐतिहासिक स्ट्रोक गणना और टूलींग प्रदर्शन डेटा का उपयोग करें।

कब मरम्मत करें, अपग्रेड करें या बदलें

लक्ष्य केवल व्यक्तिगत मरम्मत खर्चों पर ध्यान केंद्रित करने के बजाय, प्रति स्वीकार्य भाग टूलींग लागत को कम करना है।

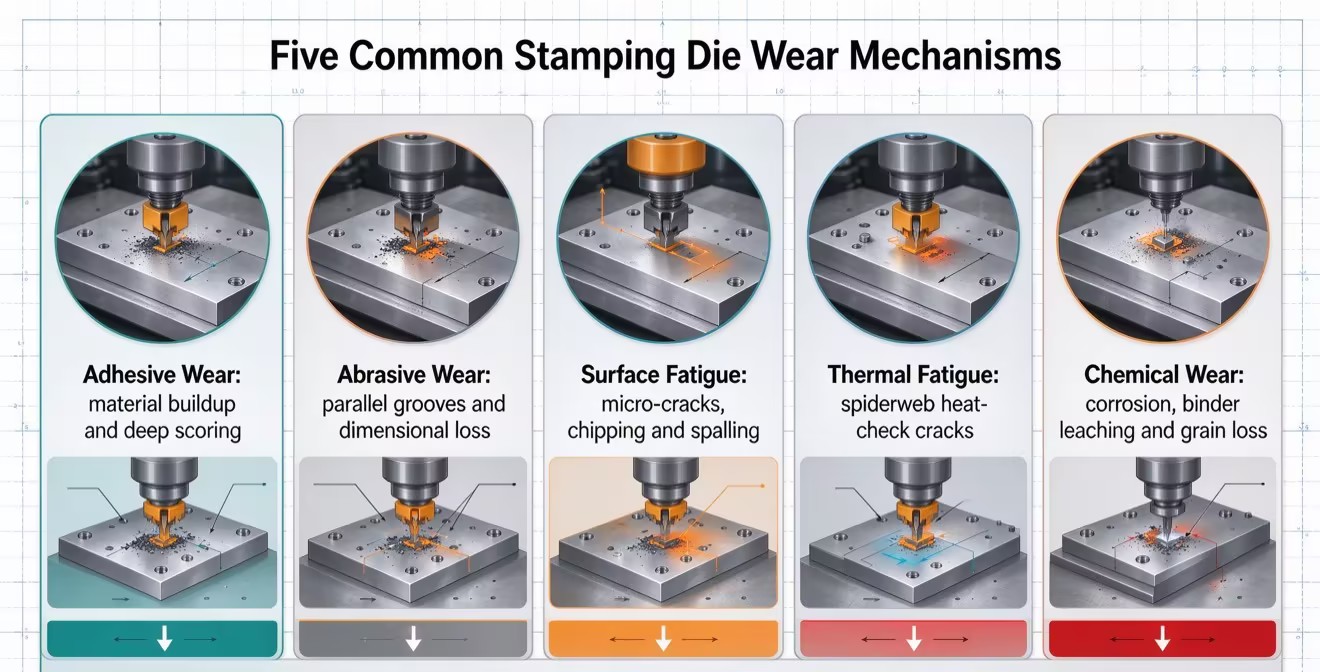

प्रारंभिक स्टैम्पिंग मोल्ड पहनने के मुख्य प्रकार

घर्षण, यांत्रिक तनाव, तापमान में उतार-चढ़ाव और रासायनिक प्रतिक्रियाओं के कारण समय से पहले स्टैम्पिंग मोल्ड खराब हो जाता है। विशिष्ट घिसाव तंत्र की पहचान करने से निर्माताओं को डाई सेवा जीवन को बढ़ाने के लिए उपयुक्त टूलींग सामग्री, कोटिंग्स, स्नेहन और रखरखाव रणनीतियों का चयन करने में मदद मिलती है।

चिपकने वाला घिसाव (गैलिंग और कोल्ड वेल्डिंग)

चिपकने वाला घिसाव तब होता है जब उच्च दबाव और घर्षण के कारण शीट धातु स्टैम्पिंग डाई सतह से चिपक जाती है। यह सामग्री स्थानांतरण खरोंच बनाता है, स्ट्रिपिंग बल बढ़ाता है, और टूलींग क्षति को तेज करता है। उचित स्नेहन, संगत सतह कोटिंग्स, और अनुकूलित गठन की स्थिति गैलिंग को कम करने और डाई स्थायित्व में सुधार करने में मदद करती है।

अपघर्षक घिसाव (स्कोरिंग और जुताई)

घर्षण घिसाव तब विकसित होता है जब कठोर कण, धातु का मलबा, या सतह स्केल खरोंचते हैं और उपकरण सतहों से सामग्री को हटा देते हैं। सामान्य लक्षणों में समानांतर खांचे, सुस्त काटने वाले किनारे और आयामी अशुद्धियाँ शामिल हैं। साफ शीट धातु सतहों को बनाए रखने और पहनने के लिए प्रतिरोधी उपकरण स्टील्स या कोटिंग्स का चयन करने से घर्षण क्षति को कम करने में मदद मिलती है।

सतही थकान और सूक्ष्म-क्रैकिंग

बार-बार स्टैम्पिंग लोड से सतह की थकान उत्पन्न होती है जो धीरे-धीरे टूल स्टील में सूक्ष्म दरारें बनाती है। ये दरारें किनारों के छिलने, सतह के फटने या छिद्र टूटने के रूप में विकसित हो सकती हैं। उचित गर्मी उपचार, संतुलित कठोरता और कठोरता, और नियंत्रित लोडिंग समय से पहले थकान की विफलता को रोकने में मदद करती है।

थर्मल थकान (गर्मी की जाँच)

थर्मल थकान तब होती है जब बार-बार गर्म करने और ठंडा करने से स्टैम्पिंग डाई सतहों का विस्तार और संकुचन होता है। इससे सतह पर बारीक दरारें पड़ सकती हैं, जिन्हें हीट चेकिंग कहा जाता है, जिससे समय के साथ सामग्री का नुकसान हो सकता है। स्टैम्पिंग गति, स्नेहन, शीतलन और उपकरण सामग्री चयन को अनुकूलित करने से थर्मल तनाव को कम करने में मदद मिलती है।

संक्षारक और रासायनिक घिसाव

संक्षारक घिसाव तब होता है जब असंगत स्नेहक, योजक, या प्रसंस्करण रसायन उपकरण सामग्री के साथ प्रतिक्रिया करते हैं। कुछ रासायनिक फॉर्मूलेशन टूल स्टील सतहों या कार्बाइड बाइंडर्स को नुकसान पहुंचा सकते हैं, जिससे पहनने के प्रतिरोध और सेवा जीवन में कमी आ सकती है। रासायनिक रूप से संगत स्नेहक और उपकरण सामग्री का चयन करने से संक्षारण संबंधी विफलताओं को रोकने में मदद मिलती है।

मूल कारण: आपकी स्टैम्पिंग डाई जल्दी विफल क्यों हो रही है

घिसाव तंत्र की पहचान करने से लक्षण मिलते हैं, लेकिन इंजीनियरों को मूल कारणों का पता लगाने के लिए गहराई से खोजबीन करनी चाहिए। समय से पहले विफलता आम तौर पर उपकरण के डिज़ाइन मापदंडों और उत्पादन स्तर की वास्तविकता के बीच एक डिस्कनेक्ट से उत्पन्न होती है।

उप-इष्टतम उपकरण स्टील चयन और ताप उपचार

सही टूल स्टील का चयन करने के लिए पहनने के प्रतिरोध के खिलाफ कठोरता को संतुलित करने की आवश्यकता होती है। डी2 जैसी पुरानी सामग्रियां हल्के स्टील्स के लिए अच्छा आधारभूत प्रदर्शन प्रदान करती हैं, लेकिन आधुनिक, उच्च शक्ति वाले मिश्र धातु बनाने का काम सौंपे जाने पर वे अक्सर विफल हो जाती हैं। सीपीएम-10वी जैसे पाउडर धातुकर्म (पीएम) स्टील्स में संक्रमण या ठोस कार्बाइड आवेषण का उपयोग गंभीर घर्षण का विरोध करने के लिए आवश्यक वैनेडियम या टंगस्टन कार्बाइड प्रदान करता है। पीएम स्टील्स में समान कार्बाइड वितरण बड़े कार्बाइड पूलिंग को रोकता है जो अक्सर पारंपरिक पिंड स्टील्स में छिलने का कारण बनता है।

यदि ताप उपचार में त्रुटि हो तो सबसे उन्नत पीएम स्टील भी विफल हो जाएगा। सख्त करने की प्रक्रिया के दौरान डीकार्बराइजेशन से एक नरम बाहरी त्वचा निकल जाती है जो तुरंत खराब हो जाती है। इसके विपरीत, अपर्याप्त तड़का कोर को भंगुर बना देता है और भार के तहत टूटने का खतरा होता है। एक स्वस्थ के लिए उचित ऑस्टेनिटाइजिंग तापमान और कई टेम्परिंग चक्रों सहित धातु संबंधी विशिष्टताओं का कड़ाई से पालन करना गैर-परक्राम्य है। स्टैम्पिंग डाई .

प्रेस मिसलिग्न्मेंट और डिफ्लेक्शन मुद्दे

प्रेस के गलत संरेखण और अत्यधिक विक्षेपण के कारण असमान डाई क्लीयरेंस, समय से पहले पंच घिसाव और टूलींग क्षति हो सकती है। घिसे-पिटे गाइड सिस्टम, ऑफ-सेंटर लोडिंग और अपर्याप्त फ्रेम कठोरता रैम-टू-बेड समानता को प्रभावित करते हैं। नियमित प्रेस निरीक्षण, गिब समायोजन और गतिशील संरेखण जांच मुद्रांकन सटीकता बनाए रखने और टूलींग जीवन का विस्तार करने में मदद करते हैं।

स्लग पुलिंग और स्क्रैप शेडिंग विफलताएँ

स्लग पुलिंग तब होती है जब छिद्रित स्क्रैप दूर गिरने के बजाय मरने की सतह पर लौट आता है, संभावित रूप से अगले स्ट्रोक के दौरान छिद्रों और मरने वाले घटकों को नुकसान पहुंचाता है। सामान्य कारणों में सक्शन, अत्यधिक चिकनाई और अवशिष्ट चुंबकत्व शामिल हैं। उचित डाई ज्योमेट्री, इजेक्टर पिन और उपयुक्त स्क्रैप रिमूवल सिस्टम स्लग को खींचने से रोकने और स्थिर उत्पादन बनाए रखने में मदद करते हैं।

अपर्याप्त या गलत स्नेहन रणनीतियाँ

अनुचित स्टैम्पिंग स्नेहन से घर्षण, गर्मी और पित्त बढ़ जाता है, जिससे डाई घिसाव तेज हो जाता है। स्नेहक को वर्कपीस सामग्री और फॉर्मिंग आवश्यकताओं से मेल खाना चाहिए, विशेष रूप से उच्च शक्ति वाले स्टील्स और गहरी ड्राइंग संचालन के लिए। लगातार स्नेहक अनुप्रयोग और नियमित नोजल निरीक्षण सूखे धब्बों को रोकने, गठन की गुणवत्ता में सुधार और टूलींग क्षति को कम करने में मदद करते हैं।

शीट धातु सब्सट्रेट विविधताएँ

मोटाई, कठोरता और सतह की स्थिति में शीट धातु की भिन्नताएं कटिंग क्लीयरेंस और टूलींग प्रदर्शन को प्रभावित कर सकती हैं। एएचएसएस जैसी उच्च शक्ति वाली सामग्रियों को अधिक निर्माण बल और उपयुक्त डाई डिज़ाइन की आवश्यकता होती है। आने वाली सामग्री की गुणवत्ता की निगरानी और टूलींग विनिर्देशों को समायोजित करने से अप्रत्याशित टूट-फूट, आयामी दोष और उत्पादन रुकावटों को कम करने में मदद मिलती है।

समाधान मूल्यांकन: कमी और निवारक तरीके

समय से पहले स्टैम्पिंग डाई घिसाव को रोकने के लिए सामग्री उन्नयन, यांत्रिक अनुकूलन, स्वचालित निगरानी और निवारक रखरखाव के संयोजन की आवश्यकता होती है। अंतर्निहित कारणों को संबोधित करने से टूलींग की विश्वसनीयता में सुधार करने और दीर्घकालिक उत्पादन लागत को कम करने में मदद मिलती है।

उपकरण सामग्री और उन्नत कोटिंग्स का उन्नयन

उन्नत उपकरण स्टील्स और सतह कोटिंग्स पहनने के प्रतिरोध में सुधार करते हैं और मुद्रांकन अनुप्रयोगों की मांग में घर्षण को कम करते हैं। पाउडर धातुकर्म स्टील्स और टंगस्टन कार्बाइड उपयुक्त परिचालन स्थितियों के लिए बेहतर स्थायित्व प्रदान करते हैं, जबकि पीवीडी, सीवीडी और टीडी कोटिंग्स गैलिंग और सतह क्षति को कम करने में मदद करते हैं। उचित सामग्री और कोटिंग का चयन उपकरण के जीवन को बढ़ा सकता है और तीक्ष्णता की आवृत्ति को कम कर सकता है।

डाई क्लीयरेंस और प्रेस यांत्रिकी का अनुकूलन

लगातार स्टैम्पिंग प्रदर्शन के लिए सही डाई क्लीयरेंस और प्रेस संरेखण आवश्यक हैं। इंजीनियरों को सामग्री की मोटाई, मजबूती और काटने की आवश्यकताओं के अनुसार पंच-टू-डाई क्लीयरेंस को समायोजित करना चाहिए। रैम समानता, गाइड सिस्टम और प्रेस कठोरता के नियमित निरीक्षण से असमान लोडिंग, अत्यधिक गड़गड़ाहट और समय से पहले टूलींग विफलता को रोकने में मदद मिलती है।

स्वचालित स्नेहन और सेंसर सिस्टम लागू करना

स्वचालित स्नेहन प्रणाली लगातार स्नेहक वितरण प्रदान करती है, घर्षण को कम करती है और मुद्रांकन के दौरान शुष्क संपर्क को रोकती है। इन-डाई सेंसर और टन भार निगरानी प्रणालियाँ बड़ी क्षति होने से पहले असामान्य ताकतों, गलत फ़ीड और स्लग खींचने का पता लगा सकती हैं। ये प्रौद्योगिकियां प्रक्रिया स्थिरता में सुधार करती हैं, सामग्री की बर्बादी को कम करती हैं और अप्रत्याशित डाउनटाइम को कम करती हैं।

सीएमएमएस और टूलींग रखरखाव सॉफ्टवेयर को एकीकृत करना

कम्प्यूटरीकृत रखरखाव प्रबंधन प्रणाली (सीएमएमएस) निर्माताओं को स्टैम्पिंग चक्र, रखरखाव कार्यक्रम, घटक प्रतिस्थापन और टूलींग विफलताओं को ट्रैक करने में मदद करती है। ऐतिहासिक प्रदर्शन डेटा निवारक रखरखाव योजना का समर्थन करता है और आवर्ती पहनने की समस्याओं की पहचान करता है। यह डेटा-संचालित दृष्टिकोण उपकरण की विश्वसनीयता में सुधार करता है, सेवा जीवन को बढ़ाता है, और रखरखाव लागत को कम करता है।

निष्कर्ष

• आपकी सुविधा में वर्तमान में चल रहे तीन उच्चतम-रखरखाव वाले डाइज़ की पहचान करने के लिए ऐतिहासिक स्क्रैप और डाउनटाइम डेटा निकालें।

• वास्तविक स्टैम्पिंग टन भार के तहत रैम समानता और गिब क्लीयरेंस को मापने के लिए एक गतिशील प्रेस संरेखण जांच का संचालन करें।

• बंद नोजल, असंगत स्प्रे पैटर्न, या गलत द्रव चिपचिपाहट की पहचान करने के लिए अपने वर्तमान स्नेहन अनुप्रयोग सिस्टम का ऑडिट करें।

• सत्यापित करें कि आपकी कटिंग क्लीयरेंस आने वाली कॉइल सामग्री की विशिष्ट कतरनी ताकत और मोटाई से मेल खाती है।

• भयावह बढ़त विफलता होने से पहले निवारक तीक्ष्णता को शेड्यूल करने के लिए एक सख्त स्ट्रोक-गिनती ट्रैकिंग प्रणाली लागू करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: स्टैम्पिंग डाई का स्वीकार्य जीवनकाल क्या है?

उत्तर: स्वीकार्य जीवनकाल मुद्रांकित की जाने वाली सामग्री और उपयोग किए गए टूल स्टील के आधार पर काफी भिन्न होता है। एक डाई कटिंग मानक माइल्ड स्टील शार्पनिंग के बीच 500,000 से 1,000,000 स्ट्रोक प्राप्त कर सकता है। हालाँकि, एडवांस्ड हाई-स्ट्रेंथ स्टील्स (एएचएसएस) की स्टैम्पिंग विशेष कोटिंग्स या पाउडर धातुकर्म उपकरण स्टील्स के बिना उस जीवनकाल को 50,000 स्ट्रोक तक कम कर सकती है।

प्रश्न: डाई क्लीयरेंस स्टैम्पिंग डाई घिसाव को कैसे प्रभावित करता है?

उत्तर: अनुचित डाई क्लीयरेंस उपकरण को अधिक मेहनत करने के लिए मजबूर करता है। यदि क्लीयरेंस बहुत तंग है, तो घर्षण तेजी से बढ़ता है, जिससे तेजी से अपघर्षक घिसाव होता है और पित्त होता है। यदि निकासी बहुत ढीली है, तो सामग्री फटने से पहले झुक जाती है, जिससे भारी गड़गड़ाहट पैदा होती है और स्लग खींचने का खतरा बढ़ जाता है। इष्टतम निकासी काटने वाले बलों को समान रूप से वितरित करती है।

प्रश्न: क्या स्टैम्पिंग डाई पर घाव को स्थायी रूप से ठीक किया जा सकता है?

उत्तर: पित्त निकलना अपने आप में एक लक्षण है, मूल कारण नहीं। जबकि ऑपरेटर सतह को अस्थायी रूप से बहाल करने के लिए माइक्रो-वेल्डेड सामग्री को पॉलिश कर सकते हैं, लेकिन जब तक अंतर्निहित समस्या ठीक नहीं हो जाती, तब तक गैलिंग वापस आ जाएगी। स्थायी रोकथाम के लिए स्नेहक रसायन को उन्नत करना, घर्षण-रोधी सतह कोटिंग लगाना या टूल स्टील ग्रेड को बदलना आवश्यक है।

प्रश्न: स्टैम्पिंग डाई घिसाव को रोकने के लिए सबसे अच्छी कोटिंग कौन सी है?

उत्तर: कोई भी सर्वोत्तम कोटिंग नहीं है; यह विफलता मोड पर निर्भर करता है। टाइटेनियम नाइट्राइड (TiN) अच्छा सामान्य प्रयोजन पहनने का प्रतिरोध प्रदान करता है। टाइटेनियम कार्बोनाइट्राइड (TiCN) अपघर्षक वातावरण के लिए उत्कृष्ट है। गंभीर गठन और गहरी ड्राइंग संचालन के लिए, जिसमें गैलिंग की संभावना होती है, थर्मल डिफ्यूजन (टीडी) या रासायनिक वाष्प जमाव (सीवीडी) कोटिंग्स बेहतर सुरक्षा प्रदान करती हैं।

प्रश्न: स्लग खींचने से समय से पहले स्टैम्पिंग डाई घिसने में कैसे योगदान होता है?

उत्तर: स्लग खींचने से छिद्रित स्क्रैप वापस डाई सतह पर आ जाता है। जब प्रेस दोबारा चक्रित होती है, तो कठोर पंच स्क्रैप के टुकड़े को सीधे डाई ब्लॉक में कुचल देता है। यह स्थानीयकृत, अत्यधिक दबाव तत्काल विनाशकारी क्षति का कारण बनता है, बार-बार मरने वाले किनारे को तोड़ देता है या पंच को पूरी तरह से चकनाचूर कर देता है।

प्रश्न: क्या नियमित रखरखाव के दौरान डाई कोटिंग्स को हटाकर दोबारा लगाया जा सकता है?

उत्तर: हां, कई पीवीडी और सीवीडी कोटिंग्स को रासायनिक रूप से हटाया जा सकता है और उपकरण को तेज करने के बाद फिर से लगाया जा सकता है। हालाँकि, बार-बार स्ट्रिपिंग चक्र अंतर्निहित टूल स्टील सब्सट्रेट की सतह की अखंडता को ख़राब कर सकते हैं, जिससे संभावित रूप से समय के साथ हाइड्रोजन उत्सर्जन या सूक्ष्म आयामी परिवर्तन हो सकते हैं।
