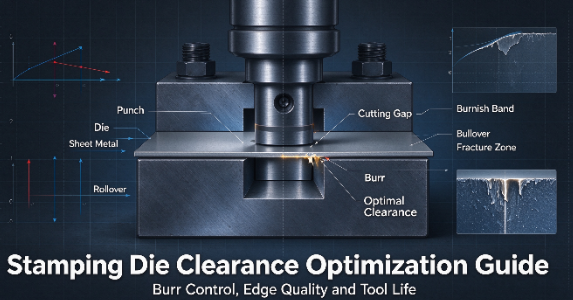

उच्च मात्रा के विनिर्माण में, सूक्ष्म-इंच का गलत संरेखण लाभदायक उत्पादन रन और विनाशकारी स्क्रैप दरों के बीच की रेखा तय करता है। टूलींग इंजीनियर और उत्पादन प्रबंधक लगातार किनारे की खराबी, समय से पहले पंच घिसाव और अप्रत्याशित प्रेस डाउनटाइम से जूझते रहते हैं। अक्सर, ऑपरेटर इन मुद्दों को उनके यांत्रिक मूल कारण: पंच और डाई के बीच अनुचित निकासी का पता लगाने के बजाय अलग-अलग लक्षणों के रूप में मानते हैं। इष्टतम स्थापित करना और बनाए रखना डाई क्लीयरेंस कोई स्थिर सूत्र नहीं है। इसके लिए भौतिक गुणों, प्रेस स्थितियों और टूलींग आर्किटेक्चर के गतिशील मूल्यांकन की आवश्यकता होती है। यह मार्गदर्शिका क्लीयरेंस सेटअप का मूल्यांकन करने, भाग दोषों का निदान करने और टूलींग समाधानों का चयन करने के लिए एक तकनीकी ढांचा प्रदान करती है जो आयामी सटीकता की गारंटी देती है और टूल जीवन को अधिकतम करती है।
गड़गड़ाहट नियंत्रण फ्रैक्चर कोणों का एक कार्य है: इष्टतम डाई क्लीयरेंस कटिंग स्ट्रोक के दौरान ऊपरी और निचली फ्रैक्चर लाइनों को संरेखित करता है, गड़गड़ाहट की ऊंचाई को कम करता है और माध्यमिक डिबरिंग लागत को कम करता है।
टाइट क्लीयरेंस बेहतर गुणवत्ता के समान नहीं है: अत्यधिक टाइट क्लीयरेंस तेजी से स्ट्रिपिंग बलों को बढ़ाता है, जिससे घूंसे और डाई दोनों पर अपघर्षक घिसाव और पित्त बढ़ जाता है।
उपकरण का जीवन संरेखण परिशुद्धता पर निर्भर करता है: उप-हजारवें क्लीयरेंस (उदाहरण के लिए, 0.0003 इंच) पर, टैप किए गए माउंटिंग छेद और डॉवेल पिन की चौकोरता प्रमुख त्रुटि स्रोत बन जाती है, जिससे असममित घिसाव होता है।
सामग्री गणित तय करती है: तन्य शक्ति, मोटाई और सामग्री प्रकार (उदाहरण के लिए, Ti6Al4V बनाम हल्के स्टील जैसे टाइटेनियम मिश्र धातु) को तैयार भाग में सूक्ष्म-क्रैकिंग और थकान विफलता को रोकने के लिए अलग-अलग निकासी प्रतिशत की आवश्यकता होती है।
विषयसूची

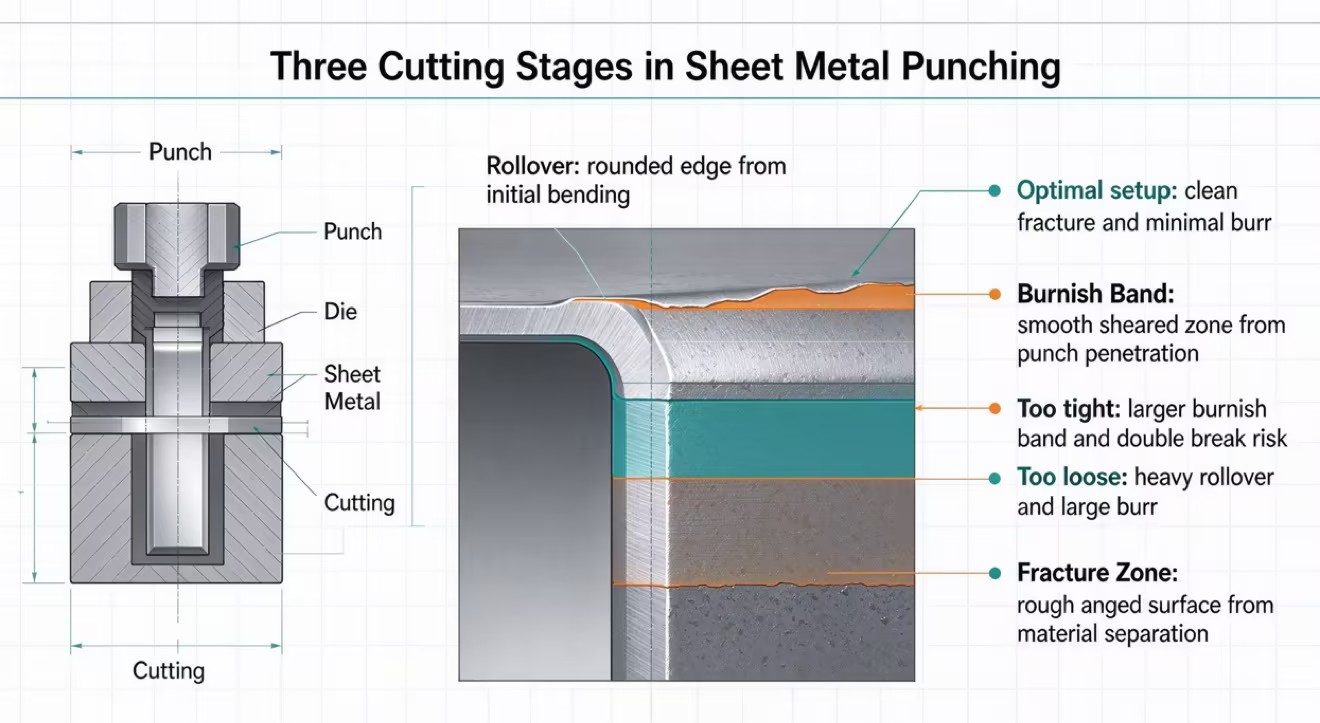

दुकान के फर्श पर किनारे की गुणवत्ता को नियंत्रित करने के लिए, आपको यह समझना होगा कि कटिंग स्ट्रोक के दौरान शीट धातु कैसे व्यवहार करती है। एक मुक्का रेजर ब्लेड की तरह धातु को नहीं काटता है। इसके बजाय, यह सामग्री को तीन अलग-अलग यांत्रिक चरणों के माध्यम से मजबूर करता है: प्लास्टिक विरूपण, प्रवेश और फ्रैक्चर। इन तीन चरणों के बीच भौतिक संबंध कतरनी-से-फ्रैक्चर अनुपात को परिभाषित करता है, जो आपके टूलींग सेटअप के स्वास्थ्य का अंतिम संकेतक है।
जब पंच पहली बार शीट धातु से संपर्क बनाता है, तो यह सतह को तुरंत नहीं तोड़ता है। यह सामग्री को डाई कैविटी में नीचे की ओर धकेलता है, और डाई किनारे पर खींचता है। यह प्रारंभिक चरण भाग के शीर्ष पर एक गोल किनारा बनाता है, जिसे रोलओवर के रूप में जाना जाता है। जैसे ही मेढ़ा नीचे की ओर बढ़ना जारी रखता है, पंच भौतिक रूप से सामग्री में प्रवेश कर जाता है। पंच और डाई की दीवारों के खिलाफ धातु की कतरनी, भाग के किनारे पर एक चिकनी, ऊर्ध्वाधर, अत्यधिक पॉलिश अनुभाग बनाती है जिसे बर्निश बैंड या कतरनी भूमि कहा जाता है। अंत में, सामग्री अपनी अंतिम तन्य शक्ति तक पहुँच जाती है और अब कतरनी तनाव का सामना नहीं कर सकती है। यह टूट जाता है, मूल सामग्री से अलग हो जाता है और कट के नीचे एक खुरदरी, कोणीय सतह बनाता है।
इष्टतम निकासी की भौतिकी पूरी तरह से कट के अंतिम चरण के दौरान उत्पन्न फ्रैक्चर लाइनों को संरेखित करने पर निर्भर करती है। जैसे ही पंच सामग्री में प्रवेश करता है, एक फ्रैक्चर लाइन पंच किनारे से नीचे की ओर फैलती है। इसके साथ ही, संबंधित फ्रैक्चर लाइन डाई किनारे से ऊपर की ओर फैलती है। जब आप पंच और डाई के बीच सही गैप लगाते हैं, तो ये ऊपरी और निचली फ्रैक्चर लाइनें सामग्री की मोटाई के बीच में पूरी तरह से मिलती हैं।
यह उत्तम प्रतिच्छेदन प्रत्येक टूलींग इंजीनियर का लक्ष्य है। जब फ्रैक्चर रेखाएं संरेखित हो जाती हैं, तो सामग्री साफ-साफ टूट जाती है। इसके लिए प्रेस से काटने के लिए कम से कम बल की आवश्यकता होती है, टूलींग घटकों पर पार्श्व तनाव कम होता है, और न्यूनतम गड़गड़ाहट के साथ एक साफ किनारा उत्पन्न होता है। यदि अंतर एक इंच के कुछ दस-हजारवें हिस्से से भी कम हो जाता है, तो वे फ्रैक्चर लाइनें एक-दूसरे से चूक जाएंगी, जिससे प्रेस को अधिक मेहनत करनी पड़ेगी और भाग के किनारे की गुणवत्ता नष्ट हो जाएगी।
किसी उपकरण के निर्माण से पहले इस अंतर को निर्धारित करने के लिए उद्योग मानक आधारभूत गणना ढांचे पर भरोसा करते हैं। इंजीनियर सामग्री की मोटाई के प्रतिशत के रूप में क्लीयरेंस की गणना करते हैं, जिसमें कतरनी ताकत और विशिष्ट मिश्र धातु की कठोरता को शामिल किया जाता है। हालाँकि, सैद्धांतिक गणित को अक्सर दुकान के फर्श पर अनुभवजन्य समायोजन की आवश्यकता होती है। आपको इन समायोजनों को टुकड़े वाले हिस्से के दृश्य निरीक्षण पर आधारित करना चाहिए, क्योंकि सामग्री बैचों, कुंडल स्नेहन और प्रेस कठोरता में भिन्नता वास्तविक फ्रैक्चर यांत्रिकी को बदल देगी।
सामग्री का प्रकार | विशिष्ट निकासी (प्रति पक्ष सामग्री की मोटाई का%) | शॉप फ़्लोर व्यवहार नोट्स |
|---|---|---|
नरम एल्यूमीनियम (उदाहरण के लिए, 1100, 3003) | 5% - 8% | यदि क्लीयरेंस बहुत ढीला है तो भारी रोलओवर की संभावना है। गॉल आसानी से मुक्के मारता है। |
माइल्ड स्टील (जैसे, 1018, ए36) | 8% - 10% | क्षमाशील सामग्री. साफ़ बर्निश बैंड आमतौर पर 1/3 मोटाई पर दिखाई देता है। |
स्टेनलेस स्टील (जैसे, 304, 316) | 10% - 12% | उच्च कार्य-कठोरता दर. पंच स्नैपिंग को रोकने के लिए बड़े क्लीयरेंस की आवश्यकता होती है। |
उच्च शक्ति मिश्र धातु (उदाहरण के लिए, एचएसएलए, टाइटेनियम) | 12% - 15%+ | स्ट्रोक की शुरुआत में ही फ्रैक्चर हो जाता है। फ्रैक्चर लाइनों को संरेखित करने के लिए महत्वपूर्ण अंतराल की आवश्यकता होती है। |
स्टैम्पिंग गड़गड़ाहट पंच-टू-डाई क्लीयरेंस के साथ संभावित समस्याओं को प्रकट करती है। सामान्य दोषों में फ्रैक्चर गड़गड़ाहट, एक्सट्रूज़न गड़गड़ाहट और रोलओवर गड़गड़ाहट शामिल हैं। गड़गड़ाहट के आकार, ऊंचाई और किनारे की स्थिति की जांच से इंजीनियरों को अनुचित कटिंग क्लीयरेंस, टूलींग घिसाव और सामग्री विरूपण की पहचान करने में मदद मिलती है।
अपर्याप्त कटिंग क्लीयरेंस फ्रैक्चर लाइनों को सही ढंग से मिलने से रोक सकता है, जिससे माध्यमिक कतरनी, खुरदुरे किनारे और अत्यधिक काम सख्त हो सकता है। इससे घर्षण बढ़ता है, पंच घिसाव तेज होता है, और धातु के कण उत्पन्न हो सकते हैं जो डाई को नुकसान पहुंचाते हैं। उचित निकासी से किनारे की गुणवत्ता और टूलींग की दीर्घायु में सुधार होता है।
अत्यधिक काटने की निकासी शीट धातु को फ्रैक्चरिंग से पहले झुकने और फैलने की अनुमति देती है, जिसके परिणामस्वरूप बड़ी गड़गड़ाहट, किनारे का पतला होना और आयामी अशुद्धियाँ होती हैं। यह स्लग विरूपण और जाम होने के जोखिम को भी बढ़ा सकता है। भौतिक गुणों से मेल खाने के लिए निकासी को समायोजित करने से क्लीनर कटौती प्राप्त करने और माध्यमिक डिबरिंग को कम करने में मदद मिलती है।
खराब कटिंग क्लीयरेंस से एज माइक्रोक्रैक और तनाव सांद्रता पैदा हो सकती है जो स्टैम्प्ड घटकों की थकान प्रतिरोध को कम कर देती है। बार-बार लोड करने या कंपन के तहत, ये दोष बड़ी दरारों में विकसित हो सकते हैं। उच्च शक्ति और सुरक्षा-महत्वपूर्ण घटकों के लिए उचित निकासी और किनारे की गुणवत्ता नियंत्रण विशेष रूप से महत्वपूर्ण हैं।
गलत पंच-टू-डाई क्लीयरेंस स्टैम्पिंग के दौरान घर्षण, गर्मी उत्पादन और सामग्री आसंजन को बढ़ाता है। तंग क्लीयरेंस से गैलिंग हो सकती है और अत्याधुनिक घिसाव में तेजी आ सकती है, उपकरण का जीवन कम हो सकता है और रखरखाव की लागत बढ़ सकती है। अनुकूलित क्लीयरेंस, उपयुक्त टूलींग सामग्री और स्नेहन समय से पहले घिसाव को कम करने में मदद करते हैं।
स्ट्रिपिंग बल तब बढ़ जाता है जब शीट मेटल काटने के बाद पंच को पकड़ लेता है, विशेष रूप से तंग निकासी स्थितियों में। अत्यधिक स्ट्रिपिंग बल पंच, स्ट्रिपर प्लेट और अन्य टूलींग घटकों को नुकसान पहुंचा सकता है। उचित क्लीयरेंस और स्ट्रिपर डिज़ाइन यांत्रिक तनाव को कम करने और सुचारू पंच निकासी सुनिश्चित करने में मदद करता है।
समान कटिंग क्लीयरेंस बनाए रखने के लिए पंच और डाई संरेखण आवश्यक है। घिसे हुए गाइड पिन, गलत माउंटिंग, या प्रेस विक्षेपण असमान अंतराल पैदा कर सकते हैं, जिससे स्थानीय उपकरण घिसाव और अत्यधिक गड़गड़ाहट हो सकती है। नियमित संरेखण निरीक्षण से आयामी सटीकता बनाए रखने और टूलींग सेवा जीवन का विस्तार करने में मदद मिलती है।
स्टैम्प्ड एज निरीक्षण कटिंग क्लीयरेंस और टूल की स्थिति का मूल्यांकन करने में मदद करता है। इंजीनियर संभावित दोषों की पहचान करने के लिए रोलओवर, जले हुए क्षेत्रों, फ्रैक्चर जोन और गड़गड़ाहट की ऊंचाई की जांच करते हैं। एक सुसंगत किनारे प्रोफ़ाइल स्थिर काटने के प्रदर्शन को इंगित करती है, हालांकि स्वीकार्य अनुपात भौतिक गुणों और अनुप्रयोग आवश्यकताओं पर निर्भर करता है।
छेद विचलन और चमकती अक्सर पंच के गलत संरेखण, असमान निकासी, या टूलींग पहनने के परिणामस्वरूप होती है। ये समस्याएं अंडाकार छेद, पतले किनारे और तेज गड़गड़ाहट पैदा कर सकती हैं जो असेंबली में बाधा डालती हैं। सटीक संरेखण और उचित निकासी छेद की सटीकता बनाए रखने और परिष्करण आवश्यकताओं को कम करने में मदद करती है।
पीसीडी टूलींग और मेटल स्टैम्पिंग अत्याधुनिक संरेखण और आयामी सटीकता के लिए समान आवश्यकताओं को साझा करते हैं। गलत क्लीयरेंस या उपकरण की स्थिति अत्यधिक घिसाव, छेद विचलन और किनारे दोष का कारण बन सकती है। सटीक उपकरण ज्यामिति बनाए रखने से मशीनिंग स्थिरता और उत्पाद की गुणवत्ता में सुधार करने में मदद मिलती है।
पाउडर संघनन और ब्लिस्टर टूलिंग के लिए सामग्री के रिसाव, चमकने और आयामी दोषों को रोकने के लिए सावधानीपूर्वक नियंत्रित मंजूरी की आवश्यकता होती है। पारंपरिक शीट मेटल स्टैम्पिंग के विपरीत, इन प्रक्रियाओं में एप्लिकेशन-विशिष्ट टूलींग आवश्यकताएं होती हैं। सटीक संरेखण और उपयुक्त उपकरण निर्माण उत्पाद की स्थिरता और सीलिंग प्रदर्शन को बनाए रखने में मदद करते हैं।
एंटी-स्लग-पुल डाई डिज़ाइन पंच वापसी के दौरान छिद्रित स्लग को डाई सतह पर लौटने से रोकने में मदद करते हैं। नियंत्रित डाई संकुचन या स्लग-प्रतिधारण तंत्र जैसी विशेषताएं स्क्रैप हटाने में सुधार करती हैं और टूलींग क्षति को कम करती हैं। ये डिज़ाइन विशेष रूप से उच्च-मात्रा वाले स्टैम्पिंग कार्यों में मूल्यवान हैं जहां स्लग खींचने से बार-बार उत्पादन में रुकावट आती है।
उन्नत टूलींग सामग्री जैसे पाउडर धातुकर्म स्टील्स, कार्बाइड और उपयुक्त पीसीडी उपकरण मांग वाले अनुप्रयोगों में पहनने के प्रतिरोध में सुधार कर सकते हैं। TiN और TiCN जैसी सतह कोटिंग्स अत्याधुनिक प्रदर्शन को बनाए रखते हुए घर्षण और पित्त को कम करने में मदद करती हैं। सामग्री का चयन वर्कपीस, मुद्रांकन की स्थिति और उत्पादन की मात्रा से मेल खाना चाहिए।
सटीक स्टैम्पिंग डाइज़ के साथ विश्वसनीय परिणाम प्राप्त करने के लिए प्रेस की कठोरता और संरेखण आवश्यक हैं। रैम विक्षेपण, अत्यधिक कंपन, या खराब स्लाइड-टू-बेड समानता कटिंग क्लीयरेंस और क्षति टूलींग से समझौता कर सकती है। उच्च परिशुद्धता स्टैम्पिंग डाईज़ में अपग्रेड करने से पहले, लगातार प्रदर्शन सुनिश्चित करने के लिए प्रेस की स्थिति, गाइड क्लीयरेंस और ऑपरेटिंग संरेखण को सत्यापित करें।
अपने स्टैम्पिंग परिचालन को स्थिर करने और अपने टूलींग निवेश की सुरक्षा के लिए तत्काल कार्रवाई करें:
आवर्ती किनारे दोषों और समय से पहले पंच विफलताओं की पहचान करने के लिए अपनी उच्चतम-मात्रा वाली उत्पादन लाइनों पर स्क्रैप और टूल-वियर ऑडिट करें।
यह निर्धारित करने के लिए कि क्या आपके वर्तमान निकासी मानकों को तत्काल पुन: अंशांकन की आवश्यकता है, आवर्धन के तहत अस्वीकृत भागों के किनारे प्रोफाइल का विश्लेषण करें।
प्रेस ऑपरेटरों के लिए एक सख्त दृश्य निरीक्षण प्रोटोकॉल लागू करें, जो पूरी तरह से उत्पादन संचालन के दौरान बर्निश-टू-फ्रैक्चर अनुपात की निगरानी पर केंद्रित हो।
नई, उच्च परिशुद्धता टूलींग स्थापित करने से पहले रैम विक्षेपण, गिब घिसाव और समानता के लिए अपने प्रेस उपकरण का ऑडिट करें।
यह सुनिश्चित करने के लिए कि टूलरूम से दुकान के फर्श तक एकाग्रता बनी रहे, अपनी डाई सेटिंग प्रक्रियाओं को मानकीकृत करें।
उत्तर: इंजीनियर क्लीयरेंस की गणना प्रति पक्ष सामग्री की मोटाई के प्रतिशत के रूप में करते हैं। एल्यूमीनियम जैसी नरम सामग्री के लिए 5% से 8% की आवश्यकता होती है, जबकि उच्च शक्ति वाले स्टील जैसी कठोर सामग्री के लिए 10% से 15% की आवश्यकता होती है। अनुभवजन्य दुकान-फर्श परीक्षण और भाग के किनारे के दृश्य निरीक्षण के आधार पर इन सैद्धांतिक आधार रेखाओं को हमेशा समायोजित करें।
ए: बर्निश बैंड इंगित करता है कि सामग्री के टूटने से पहले पंच कितना घुस गया था। इष्टतम निकासी से किनारे के लगभग एक-तिहाई हिस्से को कवर करने वाला एक बर्निश बैंड प्राप्त होता है। बहुत सख्त क्लीयरेंस के कारण अत्यधिक बड़ा बर्निश बैंड बनता है, जबकि बहुत अधिक ढीला क्लीयरेंस के परिणामस्वरूप बहुत छोटा बर्निश बैंड और भारी रोलओवर होता है।
उत्तर: हाँ. जब क्लीयरेंस बहुत तंग होता है, तो ऊपरी और निचली फ्रैक्चर लाइनें जुड़ने में विफल हो जाती हैं। यह एक द्वितीयक कतरनी क्रिया को बाध्य करता है जिसे डबल ब्रेक कहा जाता है। यह दांतेदार किनारों, गंभीर कार्य कठोरता, अत्यधिक अलग करने वाली ताकतों और टूलींग पर तेजी से घर्षण का कारण बनता है।
ए: स्लग पुलिंग तब होती है जब इष्टतम निकासी एक वैक्यूम बनाती है, जो छिद्रित स्लग को डाई ब्लॉक पर वापस खींचती है। स्लग-मुक्त ज्यामिति, डाई सतह से थोड़ा नीचे एक संकुचन बिंदु की मशीनिंग करके इसे रोकती है। एक बार जब स्लग इस पिंच पॉइंट को पार कर जाता है, तो वह ऊपर की ओर नहीं लौट सकता।
ए: मोटी सामग्री और उच्च तन्यता ताकत के लिए बड़े निकासी प्रतिशत की आवश्यकता होती है। पंच स्ट्रोक के दौरान उच्च शक्ति वाली सामग्री जल्दी टूट जाती है। क्लीयरेंस खोलने से फ्रैक्चर लाइनें ठीक से मिल पाती हैं, जिससे कठोर धातुओं को काटने के लिए आवश्यक अत्यधिक काटने और अलग करने की ताकत कम हो जाती है।
ए: अनुचित निकासी के कारण भारी निकास गड़गड़ाहट और सूक्ष्म किनारे दरारें होती हैं। Ti6Al4V जैसे टाइटेनियम मिश्र धातुओं का उपयोग करने वाले एयरोस्पेस और चिकित्सा अनुप्रयोगों में, ये सूक्ष्म दरारें तनाव सांद्रक के रूप में कार्य करती हैं। चक्रीय लोडिंग के तहत, ये दोष तेजी से दरार का प्रसार शुरू करते हैं, जिससे समय से पहले संरचनात्मक थकान विफलता होती है।
