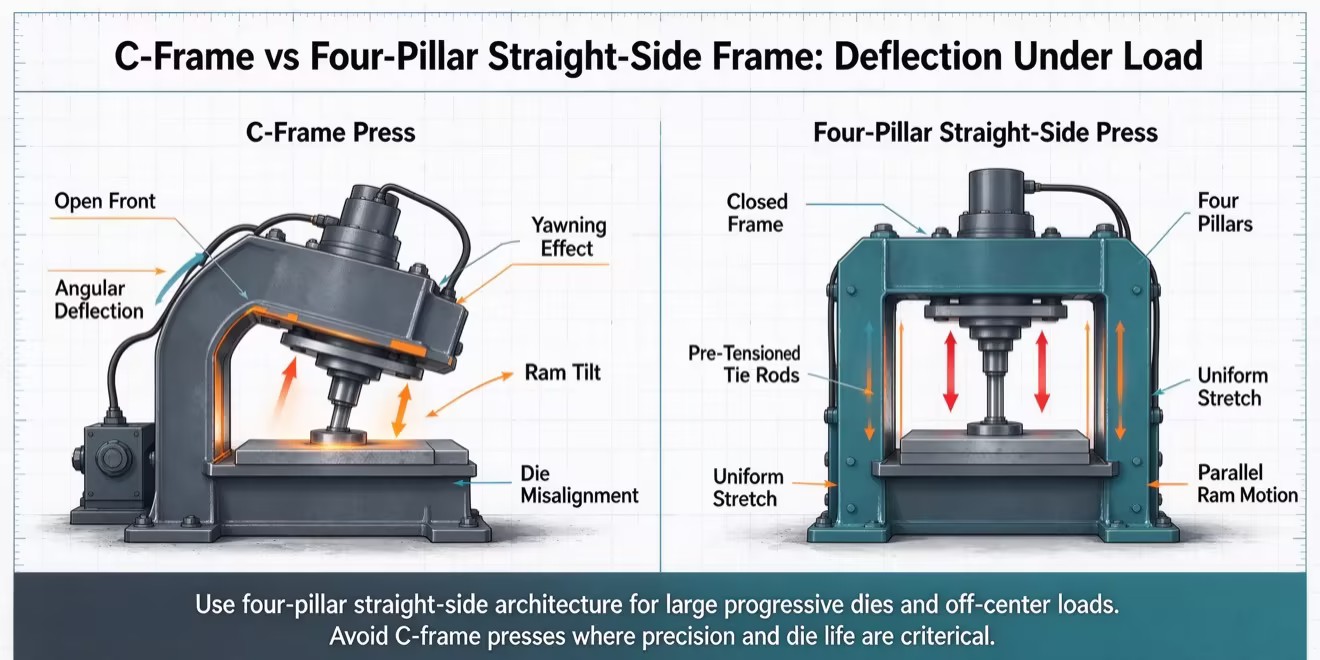

समय से पहले डाई घिसना, उच्च भाग अस्वीकृति दर, और बड़े पैमाने पर धातु स्टैम्पिंग संचालन में अनियोजित डाउनटाइम ड्रेन लाभप्रदता। बड़े पैमाने पर प्रगतिशील डाइज़ को संभालते समय, पारंपरिक गैप-फ़्रेम (सी-फ़्रेम) प्रेस अक्सर भारी भार के तहत कम पड़ जाते हैं। वे कोणीय विक्षेपण से पीड़ित हैं, जिसे आमतौर पर दुकान के फर्श पर 'उबासी' प्रभाव के रूप में जाना जाता है। जैसे-जैसे टनभार बढ़ता है, सी-फ्रेम का खुला मोर्चा ऊपर की ओर झुक जाता है। यह संरचनात्मक फ्लेक्स पंच को फेंकता है और समानांतर संरेखण से बाहर हो जाता है, महंगे कटिंग किनारों को काट देता है और सहनशीलता से बाहर के घटकों का उत्पादन करता है। इस विक्षेपण को समाप्त करने के लिए संरचनात्मक डिज़ाइन को उन्नत करना निश्चित समाधान है। स्ट्रेट-साइड प्रेस एक बंद, चार-स्तंभ फ्रेम डिज़ाइन का उपयोग करते हैं जो बिस्तर और रैम के बीच सख्त समानता बनाए रखता है। यह संरचनात्मक अखंडता समान दबाव वितरण सुनिश्चित करती है, कोणीय जम्हाई को समाप्त करती है, और उच्च-टन भार, बड़े-बेड अनुप्रयोगों में दोहराने योग्य परिशुद्धता की गारंटी देती है।

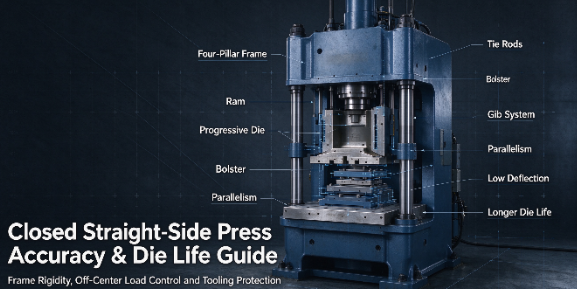

संरचनात्मक श्रेष्ठता: स्ट्रेट-साइड प्रेस एक बंद चार-स्तंभ फ्रेम डिज़ाइन का उपयोग करते हैं जो कोणीय विक्षेपण को समाप्त करता है, जिससे बड़े डाईज़ पर समान दबाव वितरण सुनिश्चित होता है।
विस्तारित उपकरण जीवन: उन्नत बेड-टू-रैम समानता गाइड पिन और कटिंग किनारों पर पार्श्व घिसाव को काफी हद तक कम कर देती है, जिससे सीधे महंगे प्रगतिशील डाई का जीवनकाल बढ़ जाता है।
उत्पादन संगति: निरंतर वेग और नियंत्रित स्ट्रोक कीनेमेटिक्स भाग की गुणवत्ता में सुधार करते हैं, विशेष रूप से गहरे ड्रॉ अनुप्रयोगों में साइड दीवार के पतले होने जैसे दोषों को कम करते हैं।
ऑपरेशनल ट्रेड-ऑफ़: बेहतर परिशुद्धता, कठोरता और बढ़ी हुई ऑपरेटर सुरक्षा प्रदान करते हुए, स्ट्रेट-साइड प्रेस के लिए बड़े पदचिह्न, विशेष फाउंडेशन इंजीनियरिंग की आवश्यकता होती है, और खुले प्रेस की तुलना में अधिक प्रतिबंधित डाई पहुंच होती है।
विषयसूची
उच्च-टन भार मुद्रांकन के दौरान कोणीय विक्षेपण को कम करने के लिए स्ट्रेट-साइड प्रेस एक कठोर, सममित फ्रेम संरचना का उपयोग करते हैं। सी-फ़्रेम प्रेस के विपरीत, जो भारी भार के तहत झुक सकता है, सीधी तरफ के डिज़ाइन प्रबलित अपराइट और प्रीलोडेड टाई रॉड्स के माध्यम से बलों को अधिक समान रूप से वितरित करते हैं। यह रैम-टू-बेड संरेखण में सुधार करता है, असमान डाई घिसाव को कम करता है, और लगातार मुद्रांकन सटीकता का समर्थन करता है।
बड़े प्रगतिशील डाइज़ में ऑफ-सेंटर लोड को संभालते समय स्ट्रेट-साइड प्रेस अधिक स्थिरता प्रदान करते हैं। एकाधिक निलंबन बिंदु और मजबूत स्लाइड मार्गदर्शन प्रणालियाँ छिद्रण, झुकने और गठन संचालन से उत्पन्न असमान बलों को वितरित करने में मदद करती हैं। यह रैम के झुकाव को कम करता है, टूलींग के गलत संरेखण को रोकता है, और उच्च मात्रा में उत्पादन के दौरान लगातार भाग की गुणवत्ता बनाए रखता है।
स्ट्रेट-साइड प्रेस आम तौर पर ओपन-फ्रेम प्रेस की तुलना में उच्च फ्रेम कठोरता और अधिक समान टन भार वितरण प्रदान करते हैं। उनका बंद-फ़्रेम निर्माण विक्षेपण को कम करता है और बड़े डाई, उच्च-टन भार संचालन और सटीक मुद्रांकन का समर्थन करता है। ओपन-फ़्रेम प्रेस आसान टूलींग पहुंच प्रदान करते हैं लेकिन भारी या ऑफ-सेंटर भार के तहत कोणीय विरूपण के प्रति अधिक संवेदनशील होते हैं। उपयुक्त फ्रेम का चयन टनभार, डाई आयाम और सटीक आवश्यकताओं पर निर्भर करता है।
मार्गदर्शक तंत्र रैम की क्षैतिज स्थिरता निर्धारित करते हैं। निर्माता इस स्थिरता को प्राप्त करने के लिए विभिन्न डिज़ाइनों का उपयोग करते हैं, और सही का चयन आपके विशिष्ट मुद्रांकन अनुप्रयोग पर बहुत अधिक निर्भर करता है।
आठ-पॉइंट स्क्वायर गिब्स: ये आगे-से-पीछे और बाएं से दाएं, चारों कोनों पर स्लाइड को कैप्चर करके असाधारण नियंत्रण प्रदान करते हैं। वे ऑफ-सेंटर लोडिंग के लिए अधिकतम प्रतिरोध प्रदान करते हैं।
सिक्स-पॉइंट गिब्स: अक्सर थोड़े छोटे स्ट्रेट-साइड प्रेस में पाया जाता है, जो थर्मल विस्तार प्रबंधन और पार्श्व स्थिरता के बीच संतुलन प्रदान करता है।
रोलर बियरिंग गाइड: ये मोटर लेमिनेशन स्टैम्पिंग जैसे अत्यधिक उच्च गति वाले अनुप्रयोगों के लिए कम-घर्षण परिशुद्धता प्रदान करते हैं, जहां घर्षण से थर्मल विस्तार को कम किया जाना चाहिए।
सख्त गिब क्लीयरेंस क्षैतिज स्लाइड गति को रोकते हैं। वर्किंग स्ट्रोक के दौरान, रैम पार्श्व में स्थानांतरित नहीं हो सकता है। यह कठोर ट्रैकिंग भारी फॉर्मिंग या कैम-पियर्सिंग ऑपरेशन द्वारा उत्पन्न भारी पार्श्व भार के तहत भी उचित स्नेहन प्रणाली लगातार इन गिब्स को तेल खिलाती है, एक हाइड्रोडायनामिक फिल्म बनाए रखती है जो 0.0015 इंच तक की निकासी को कसकर रखते हुए धातु-से-धातु संपर्क को रोकती है। स्ट्रेट-साइड प्रेस सटीकता बनाए रखती है।
हाइड्रोलिक स्ट्रेट-साइड प्रेस पूरे स्ट्रोक में नियंत्रित फॉर्मिंग बल प्रदान करते हैं, जो उन्हें गहरी ड्राइंग और जटिल धातु बनाने के लिए उपयुक्त बनाता है। समायोज्य गति और रुकने का समय सामग्री प्रवाह को बेहतर बनाने और दोषों को कम करने में मदद करता है। मैकेनिकल स्ट्रेट-साइड प्रेस उच्च उत्पादन गति और दोहराने योग्य गति प्रदान करते हैं, जो उन्हें ब्लैंकिंग, पियर्सिंग और उथले निर्माण के लिए आदर्श बनाते हैं। सबसे अच्छा विकल्प फॉर्मिंग आवश्यकताओं, उत्पादन मात्रा और सटीक आवश्यकताओं पर निर्भर करता है।
स्ट्रेट-साइड प्रेस बेहतर फ्रेम कठोरता, भार वितरण और स्टैम्पिंग सटीकता प्रदान करते हैं लेकिन सी-फ्रेम प्रेस की तुलना में अधिक सीमित साइड एक्सेस प्रदान करते हैं। स्वचालित फीडिंग और क्विक डाई चेंज (क्यूडीसी) सिस्टम पहुंच में सुधार और सेटअप समय को कम करने में मदद करते हैं। कुशल, उच्च परिशुद्धता उत्पादन को बनाए रखते हुए ऑपरेटरों की सुरक्षा के लिए उचित मशीन गार्डिंग, सुरक्षा इंटरलॉक और स्वचालित हैंडलिंग आवश्यक हैं, जिससे व्यापक प्रकाश पर्दा प्रणाली और भौतिक गार्डिंग को लागू करना आसान हो जाता है।
भारी भार के तहत मुद्रांकन सटीकता बनाए रखने के लिए बेड-टू-रैम समानता आवश्यक है। गतिशील परीक्षण वास्तविक ऑपरेशन के दौरान रैम संरेखण को मापता है, जिससे फ्रेम विक्षेपण और असमान बल वितरण की पहचान करने में मदद मिलती है। उचित समानता डाई घिसाव को कम करती है, आयामी त्रुटियों को रोकती है, और उच्च परिशुद्धता मुद्रांकन में लगातार भाग की गुणवत्ता सुनिश्चित करती है।
स्ट्रोक किनेमेटिक्स पूरे स्टैम्पिंग चक्र में रैम की गति और गति को नियंत्रित करता है। लिंक-ड्राइव प्रेस फॉर्मिंग के दौरान धीमी गति प्रदान करते हैं, जबकि सर्वो प्रेस प्रोग्रामयोग्य गति, स्थिति और रुकने का समय प्रदान करते हैं। नियंत्रित गठन वेग सामग्री प्रवाह में सुधार करता है, टूटना और पतला होना कम करता है, और जटिल धातु घटकों के कुशल उत्पादन का समर्थन करता है।
कंपन नियंत्रण स्टैम्पिंग उपकरण और टूलींग को अत्यधिक प्रभाव बलों से बचाता है। कठोर फ़्रेम, उचित रूप से तनावग्रस्त टाई-रॉड और शॉक-अवशोषित सिस्टम रिवर्स टन भार, मशीन कंपन और परिचालन शोर को कम करने में मदद करते हैं। प्रभावी कंपन प्रबंधन उपकरण के जीवन को बढ़ाता है, स्टैम्पिंग स्थिरता में सुधार करता है और रखरखाव की आवश्यकताओं को कम करता है।
उच्च परिशुद्धता वाले स्टैम्पिंग प्रेस लगातार पंच-टू-डाई संरेखण बनाए रखते हैं, असमान घिसाव, टूलींग क्षति और रखरखाव आवृत्ति को कम करते हैं। कठोर मशीन फ्रेम और सटीक स्लाइड मार्गदर्शन डाई सेवा जीवन को बढ़ाने, प्रतिस्थापन लागत को कम करने और उच्च मात्रा में विनिर्माण के दौरान उत्पादन दक्षता में सुधार करने में मदद करते हैं।
सटीक मुद्रांकन उपकरण आयामी स्थिरता में सुधार करता है और गड़गड़ाहट, फाड़ और असमान गठन जैसे दोषों को कम करता है। स्थिर रैम मूवमेंट और समान भार वितरण बेहतर प्रक्रिया क्षमता (सीपी/सीपीके), कम स्क्रैप दर और कम माध्यमिक परिष्करण संचालन का समर्थन करते हैं, जिससे निर्माताओं को लगातार उत्पाद की गुणवत्ता बनाए रखने में मदद मिलती है।
उचित स्टैम्पिंग प्रेस चयन उपकरण क्षति, अत्यधिक डाउनटाइम और अनावश्यक उत्पादन लागत को रोकने में मदद करता है। निर्माताओं को फ्रेम कठोरता, आवश्यक टन भार, स्ट्रोक विशेषताओं, स्वचालन अनुकूलता और दीर्घकालिक परिचालन व्यय का मूल्यांकन करना चाहिए। सटीक क्षमता गणना और उचित इंजीनियरिंग सुरक्षा मार्जिन उपकरण की विश्वसनीयता और निवेश पर रिटर्न में सुधार करते हैं।
बड़े प्रगतिशील डाई और उच्च-टन भार वाले अनुप्रयोगों के लिए, स्ट्रेट-साइड प्रेस की संरचनात्मक अखंडता एक गैर-परक्राम्य आवश्यकता है। यह निरंतर सटीकता, ऑपरेटर सुरक्षा और दीर्घकालिक परिचालन दक्षता की गारंटी देता है। गैप-फ़्रेम से अपग्रेड करने से विनाशकारी कोणीय विक्षेपण समाप्त हो जाता है जो महंगी टूलींग को बर्बाद कर देता है और भाग अस्वीकृति का कारण बनता है।
आवश्यक गिब डिज़ाइन निर्धारित करने के लिए अपने सबसे जटिल प्रगतिशील डाइज़ के आधार पर अपनी अधिकतम ऑफ-सेंटर लोड आवश्यकताओं का मूल्यांकन करें।
अपने आवश्यक बिस्तर क्षेत्र को मापें और सुनिश्चित करें कि प्रेस के आयाम भविष्य के टूलींग विकास और स्वचालित स्क्रैप निष्कासन को समायोजित करते हैं।
खरीद आदेश पर हस्ताक्षर करने से पहले सीधे प्रेस निर्माता से गतिशील समानता विनिर्देश और विक्षेपण परीक्षण डेटा की मांग करें।
प्रेस को कम आकार देने और समय से पहले यांत्रिक विफलता से बचने के लिए अपने विशिष्ट डाइज़ के लिए संपूर्ण टन भार और ऊर्जा वक्र विश्लेषण करें।
साइट को ठीक से तैयार करने के लिए छत की ऊंचाई, क्रेन क्षमता और नींव की आवश्यकताओं सहित अपनी सुविधा बाधाओं का आकलन करें।
ए: स्ट्रेट-साइड प्रेस एक बंद, चार-स्तंभ फ्रेम डिज़ाइन का उपयोग करते हैं। यह सममित संरचना भारी भार के तहत कोणीय विक्षेपण को समाप्त करती है। सी-फ़्रेम की तरह खुले में झुकने के बजाय, सीधी तरफ का फ़्रेम लंबवत रूप से फैला होता है, जिससे स्टैम्पिंग स्ट्रोक के दौरान रैम और बिस्तर बिल्कुल समानांतर रहते हैं।
उत्तर: पार्श्व गति को रोककर और सख्त समानता बनाए रखकर, प्रेस गाइड पिन और कटिंग किनारों पर असमान घिसाव को रोकता है। यह सटीक संरेखण डाई शार्पनिंग के बीच के अंतराल को महत्वपूर्ण रूप से बढ़ाता है और विनाशकारी टूलींग क्षति को रोकता है।
उत्तर: जब आपके एप्लिकेशन को पूरे स्ट्रोक के दौरान लगातार दबाव की आवश्यकता होती है, जैसे कि गहरी ड्राइंग ऑपरेशन में, तो हाइड्रोलिक प्रेस चुनें। उच्च गति परिशुद्धता, ब्लैंकिंग और उच्च स्ट्रोक प्रति मिनट (एसपीएम) के लिए एक यांत्रिक प्रेस चुनें।
ए: डाई का आकार केवल विशिष्ट मशीन के बिस्तर आयाम और टन भार क्षमता द्वारा सीमित है। बड़े पैमाने पर टूलींग के लिए स्ट्रेट-साइड प्रेस बनाए जाते हैं, जो नियमित रूप से 120 इंच से अधिक लंबे और हजारों पाउंड वजन वाले प्रगतिशील डाइज़ को संभालते हैं।
ए: तकनीशियन वास्तविक स्टैम्पिंग स्ट्रोक के दौरान सटीक लोड सेल और लेजर माप उपकरण का उपयोग करते हैं। यह कार्यशील टन भार के तहत विक्षेपण और संरेखण को मापता है, जो केवल आराम की स्थिति की जांच करने के बजाय सटीकता की एक सच्ची तस्वीर प्रदान करता है।
उत्तर: हाँ. हाई-स्पीड प्रिसिजन स्ट्रेट-साइड प्रेस मोटर लेमिनेशन और इलेक्ट्रॉनिक घटकों के निर्माण के लिए उद्योग मानक हैं। उनमें अत्यधिक कंपन प्रतिरोध, अल्ट्रा-टाइट गिब क्लीयरेंस और तेजी से साइकिल चलाने के लिए अनुकूलित स्लाइडर कीनेमेटिक्स की सुविधा है।
