उच्च मात्रा वाली धातु स्टैम्पिंग में, इंजीनियरिंग पूर्णता सफलता तय करती है। छोटी-छोटी गलतियाँ गंभीर उत्पादन बाधाओं में बदल जाती हैं। प्रति घंटे 100,000 स्ट्रोक पर टूलिंग विफलता मार्जिन को नष्ट कर देती है, प्रेस को नुकसान पहुंचाती है और आपूर्ति श्रृंखला को रोक देती है। सैद्धांतिक सीएडी मॉडल और भौतिक प्रेस वास्तविकताओं के बीच अंतर को पाटना दुकान के स्तर पर एक निरंतर चुनौती बनी हुई है। निर्णय लेने वालों को यह मूल्यांकन करना चाहिए कि प्रस्तावित प्रगतिशील डाई डिज़ाइन में स्टील काटने से पहले गतिशील ताकतों, एक साथ संचालन, निरंतर धातु पट्टी फीडिंग और दीर्घकालिक रखरखाव शामिल है या नहीं। यह चेकलिस्ट टूलींग प्रस्तावों के मूल्यांकन के लिए एक कठोर रूपरेखा प्रदान करती है। स्ट्रिप लेआउट, स्टेशन अनुक्रमण, सामग्री चयन और सेंसर एकीकरण का ऑडिट करके, इंजीनियरिंग टीमें व्यवहार्यता को मान्य कर सकती हैं। आप अप्रत्याशित डाउनटाइम के बिना लाखों दोषरहित साइकिलें वितरित करने में सक्षम विनिर्माण भागीदारों का चयन कर सकते हैं।
स्ट्रिप लेआउट लाभप्रदता तय करता है: सामग्री के उपयोग और प्रगति सटीकता को पहले से अनुकूलित करने से अत्यधिक स्क्रैप लागत को रोका जा सकता है और पूरे डाई में निरंतर स्ट्रिप स्थिरता की गारंटी मिलती है।
एक साथ निष्पादन गैर-परक्राम्य है: अनुक्रमिक संचालन को एक ही स्ट्रोक में एक साथ काटने और बनाने वाली ताकतों को संतुलित करने, असमान डाई पहनने और प्रेस विक्षेपण को रोकने के लिए इंजीनियर किया जाना चाहिए।
सेंसर एकीकरण आपदा को कम करता है: उच्च-मात्रा वाले रन के लिए उपकरण को आत्म-विनाश से बचाने के लिए मिसफीड का पता लगाने और स्लग-पुल रोकथाम के लिए एकीकृत, इन-डाई सेंसर की आवश्यकता होती है।
रखरखाव अभिगम्यता अपटाइम को परिभाषित करती है: एक बेहतर प्रगतिशील डाई डिज़ाइन उच्च पहनने वाले घटकों के लिए मॉड्यूलर, त्वरित-परिवर्तन आवेषण का उपयोग करता है, जो नियमित शार्पनिंग के दौरान डाउनटाइम को काफी कम करता है।
विषयसूची

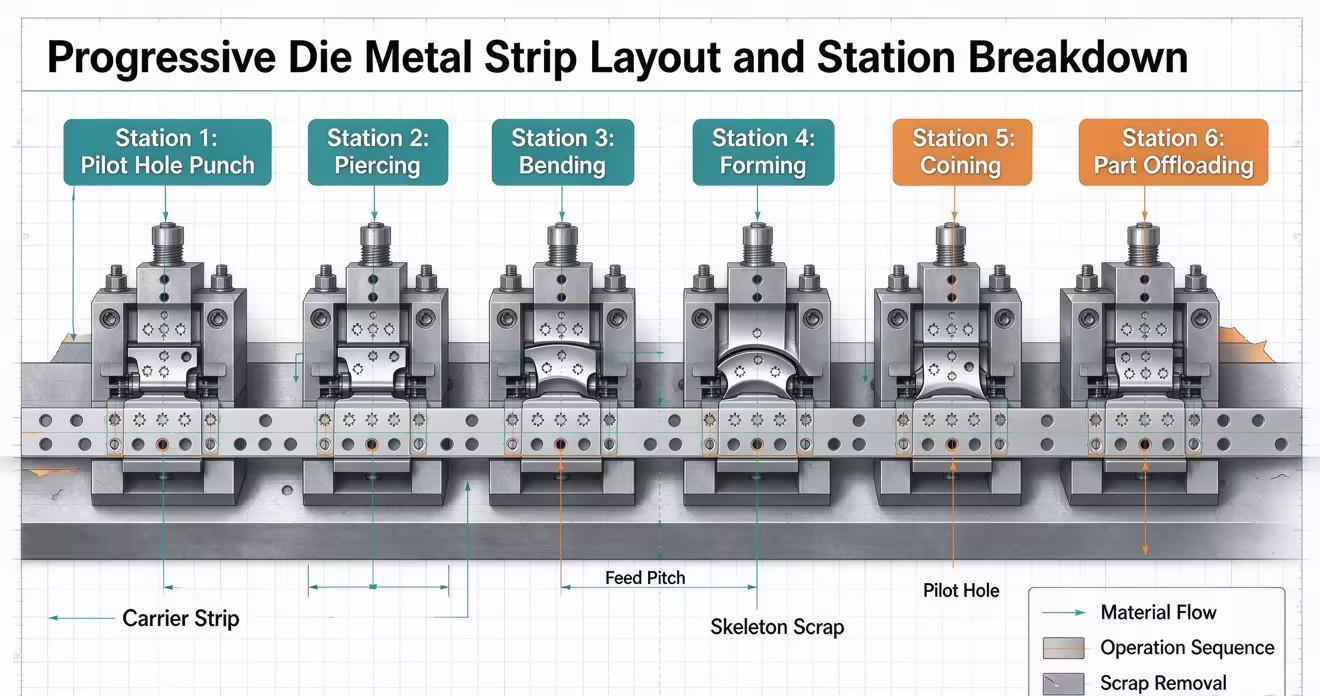

स्ट्रिप लेआउट किसी भी स्टैम्पिंग ऑपरेशन की नींव बनाता है। मूल्यांकन निरंतर धातु पट्टी को सटीक रूप से खिलाने के लिए पर्याप्त वाहक वेब ताकत बनाए रखते हुए सामग्री के उपयोग को अधिकतम करने पर केंद्रित है। एक त्रुटिपूर्ण लेआउट पूरे उत्पादन संचालन को प्रभावित करता है, जिससे फीडिंग संबंधी समस्याएं और आयामी अस्थिरता पैदा होती है।
कच्चा माल स्टैम्पिंग में चल रहे सबसे बड़े खर्च का प्रतिनिधित्व करता है। कैरियर को कमजोर किए बिना कंकाल स्क्रैप को कम करने के लिए इंजीनियर इष्टतम पिच और चौड़ाई की गणना करते हैं। व्यापक कॉइल स्टॉक की लागत के विरुद्ध नेस्टिंग रणनीतियों का मूल्यांकन करने के लिए कठिन गणित की आवश्यकता होती है। उच्च-मात्रा वाले जटिल धातु भागों पर मुहर लगाते समय डबल-पंक्ति लेआउट या इंटरलॉकिंग प्रोफाइल अपशिष्ट को काफी कम कर देते हैं। आपको अनाज दिशा आवश्यकताओं का विश्लेषण करना चाहिए। अनाज के आर-पार बनने से उच्च-शक्ति वाले स्टील्स में दरार पड़ने से बचाव होता है, भले ही इसका मतलब सामग्री उपयोग के कुछ प्रतिशत अंक का त्याग करना हो। लेआउट को धातु की भौतिक सीमाओं के विरुद्ध सामग्री की बचत को संतुलित करना चाहिए।
उपयुक्त वाहक प्रकार का चयन भाग ज्यामिति पर निर्भर करता है। केंद्रीय वाहक सममित भागों के लिए स्थिरता प्रदान करते हैं, जिससे समान सामग्री प्रवाह की अनुमति मिलती है। सिंगल-एज या डबल-एज कैरियर आक्रामक साइड-एक्शन फॉर्मिंग और कैम पियर्सिंग की अनुमति देते हैं। स्टॉक लिफ्टर्स को सही ढंग से डिजाइन करने से उन्नति के दौरान पट्टी पूरी तरह से समतल रहती है। यह बंधन, विकृति या जाम लगने से बचाता है। स्प्रिंग-लोडेड या नाइट्रोजन-चालित स्टॉक लिफ्टरों को स्ट्रिप कंपन को प्रेरित किए बिना डाई मैट्रिक्स को साफ़ करने के लिए पर्याप्त ऊपर की ओर बल प्रदान करना चाहिए। यदि फ़ीड चक्र के दौरान पट्टी उछलती है, तो पायलट पिन अपने लक्ष्य से चूक जाएंगे, जिससे मिसफ़ीड हो जाएगी।
प्रगति पिच प्रत्येक प्रेस चक्र के दौरान सामग्री के आगे बढ़ने की सटीक दूरी तय करती है। इस आयाम की गणना के लिए रिक्त स्थान के भौतिक आकार, कनेक्टिंग वेब की चौड़ाई और स्टेशनों के बीच आवश्यक निकासी को ध्यान में रखना आवश्यक है। यदि पिच बहुत कड़ी है, तो तनाव के कारण जाल फट जाएगा। यदि यह बहुत ढीला है, तो भौतिक बर्बादी आसमान छूती है। पायलट छेद को पहले स्टेशन में ही छिद्रित किया जाना चाहिए। कटिंग पंचों के संपर्क में आने से पहले पट्टी को सही संरेखण में खींचने के लिए ये छेद बाद के स्टेशनों में बुलेट-नोज़्ड पायलट पिन के साथ जुड़ते हैं। पायलट छेद को सही ढंग से आकार देने से यह सुनिश्चित होता है कि पट्टी छेद के किनारों को विकृत किए बिना सटीक रूप से स्थित हो सकती है।
न्यूनतम स्ट्रिप लिफ्ट की आवश्यकता के लिए लेआउट की इंजीनियरिंग तेज प्रेस गति की अनुमति देती है। अत्यधिक लिफ्ट प्रेस को लंबे स्ट्रोक के साथ काम करने के लिए मजबूर करती है, जिससे स्ट्रोक-प्रति-मिनट दक्षता सीमित हो जाती है। सत्यापित करें कि डाई स्ट्रोक अत्यधिक यात्रा के बिना आंशिक निकासी को समायोजित करता है। प्रगति को चुस्त-दुरुस्त रखने से अधिकतम दक्षता सुनिश्चित होती है और प्रेस बेयरिंग पर घिसाव कम होता है। आपको स्ट्रेच वेब का भी हिसाब देना होगा। गहरी विशेषताएं बनाते या बनाते समय, वाहक वेब को बिना टूटे मुड़ना और खिंचना चाहिए। कैरियर डिज़ाइन में विस्तार लूपों को शामिल करने से यह सामग्री आकर्षित हो जाती है, जिससे समग्र पिच दूरी स्थिर रहती है।
प्रोग्रेसिव डाई में प्रत्येक स्टेशन स्ट्रिप अखंडता से समझौता किए बिना अपना संचालन करता है। जटिल धातु भागों को आयामी सटीकता बनाए रखने के लिए दोषरहित सिंक्रनाइज़ेशन की आवश्यकता होती है।
भारी टन भार संचालन को पूरी लंबाई में वितरित करें। यह प्रेस रैम पर ऑफ-सेंटर लोडिंग को रोकता है। ऑफ-सेंटर लोडिंग के कारण रैम विक्षेपण होता है, जिससे समय से पहले डाई खराब हो जाती है और भाग की मोटाई असमान हो जाती है। क्रमबद्ध पंच लंबाई का उपयोग करने से प्रारंभिक प्रभाव झटका कम हो जाता है। सामग्री की मोटाई के एक अंश से पंच लगाने से ध्वनिक शोर कम हो जाता है और प्रेस बियरिंग्स को बड़े टन भार वाले स्पाइक्स से बचाया जाता है। जब कई घूंसे एक साथ सामग्री पर पड़ते हैं, तो स्नैप-थ्रू बल प्रेस फ्रेम को नुकसान पहुंचा सकता है। पंच की लंबाई को एक इंच के कुछ हजारवें हिस्से से कम करने से यह बल प्रबंधनीय वृद्धि में टूट जाता है।
उच्च शक्ति वाले स्टील्स में महत्वपूर्ण सामग्री मेमोरी होती है। अधिक झुकने वाले स्टेशनों या सिक्का संचालन के लिए डिज़ाइन का मूल्यांकन इस प्राकृतिक लोच का प्रतिकार करता है। परिमित तत्व विश्लेषण डेटा की समीक्षा स्टील काटने से पहले स्प्रिंगबैक क्षतिपूर्ति रणनीतियों को मान्य करती है। परीक्षण चरण के दौरान परीक्षण और त्रुटि पर भरोसा करने से उत्पादन लॉन्च में देरी होती है। आपको फॉर्मिंग स्टेशनों को एडजस्टेबल कैम ब्लॉक या शिमेबल इंसर्ट के साथ डिजाइन करना होगा। यह उपकरण निर्माताओं को पूरे उपकरण को मशीन से बाहर निकाले बिना प्रेस फ्लोर पर ओवर-बेंड कोण को ठीक करने की अनुमति देता है।
स्ट्रिपर प्लेट सामग्री को डाई ब्लॉक के सामने सपाट रखती है जबकि पंच पीछे हट जाते हैं। एक मजबूत स्ट्रिपर प्लेट के बिना, सामग्री घूंसे के साथ उठ जाएगी, वाहक वेब को नष्ट कर देगी और बड़े पैमाने पर जाम का कारण बनेगी। इंजीनियरों को कुल काटने की परिधि और सामग्री की कतरनी ताकत के आधार पर आवश्यक सटीक स्ट्रिपिंग बल की गणना करनी चाहिए। हेवी-ड्यूटी कॉइल स्प्रिंग्स या स्व-निहित नाइट्रोजन गैस सिलेंडर यह बल प्रदान करते हैं। नाइट्रोजन स्प्रिंग्स अधिक कॉम्पैक्ट पदचिह्न प्रदान करते हैं और प्रारंभिक संपर्क पर पूरी ताकत प्रदान करते हैं, जिससे वे उच्च शक्ति वाली सामग्रियों के लिए बेहतर बन जाते हैं। स्ट्रिपर प्लेट पतले छेदने वाले घूंसे के लिए एक द्वितीयक मार्गदर्शक के रूप में भी कार्य करती है, जो उन्हें भारी साइड लोड के तहत विक्षेपित होने और टूटने से रोकती है।
डाई कैविटीज़ में पर्याप्त ड्राफ्ट कोण और क्लीयरेंस सुनिश्चित करें। इससे विश्वसनीय स्क्रैप शेडिंग की सुविधा मिलती है। स्क्रैप प्रतिधारण, जिसे स्लग पुलिंग के रूप में जाना जाता है, तब होता है जब स्क्रैप पंच से चिपक जाता है और डाई में वापस आ जाता है। यह अगले स्ट्रोक पर उपकरण को नष्ट कर देता है।
तेल फिल्म के चूषण को तोड़ने के लिए छेदने वाले घूंसे के चेहरे पर कतरनी कोण शामिल करें।
स्लग को भौतिक रूप से नीचे धकेलने के लिए पंचों के केंद्र के अंदर स्प्रिंग-लोडेड इजेक्टर पिन स्थापित करें।
स्लग को ढेर होने से रोकने के लिए बेल-माउथ डाई बटन का उपयोग करें जो काटने वाली भूमि के नीचे थोड़ा चौड़ा हो।
कटिंग क्षेत्र से स्क्रैप को बाहर निकालने के लिए प्रेस स्ट्रोक के साथ लक्षित हवाई विस्फोटों को एकीकृत करें।
स्क्रैप शूट के नीचे हल्के स्लग को सक्रिय रूप से खींचने के लिए डाई शू के नीचे वैक्यूम सिस्टम लागू करें।
उच्च मात्रा में उत्पादन के लिए टूलींग सामग्री की आवश्यकता होती है जो घिसाव, पित्त और थकान का प्रतिरोध करती है। प्रीमियम सामग्रियों की अग्रिम लागत विस्तारित रखरखाव अंतराल की भरपाई करती है।
अल्ट्रा-हाई-वॉल्यूम रन में उच्च-प्रभाव वाले घूंसे के लिए टंगस्टन कार्बाइड निर्दिष्ट करना अनिवार्य है। कार्बाइड असाधारण घिसाव प्रतिरोध प्रदान करता है लेकिन गंभीर पार्श्व विक्षेपण को संभालने के लिए कठोरता का अभाव है। कठोरता के आधार पर उपयुक्त टूल स्टील का चयन उपकरण की दीर्घायु सुनिश्चित करता है। आपको टूलींग सामग्री का उस स्टेशन के विशिष्ट विफलता मोड से मिलान करना होगा। यदि कोई मुक्का टूट रहा है, तो उसे अधिक कठोरता की आवश्यकता है। यदि यह तेजी से अपनी बढ़त खो रहा है, तो इसे अधिक पहनने के प्रतिरोध की आवश्यकता है।
टूलींग सामग्री | प्राथमिक विशेषताएँ | प्रोग्रेसिव डाइज़ में आदर्श अनुप्रयोग |
|---|---|---|
D2 टूल स्टील | उच्च कार्बन, उच्च क्रोम। अच्छा पहनने का प्रतिरोध। | मध्यम मात्रा के लिए मानक ब्लैंकिंग और फॉर्मिंग स्टेशन। |
एम2 हाई-स्पीड स्टील | उत्कृष्ट क्रूरता और पहनने का संतुलन। | उच्च प्रभाव और मध्यम पार्श्व बलों के अधीन घूंसे। |
सीपीएम-10V | पाउडर धातुकर्म। अत्यधिक घिसाव प्रतिरोध। | अपघर्षक पदार्थों पर मुहर लगाने वाले हाई-वियर कटिंग मैट्रिसेस। |
टंगस्टन कार्बाइड | अधिकतम कठोरता. साइड लोड के तहत भंगुर. | अल्ट्रा-हाई-वॉल्यूम सीधे भेदी और ब्लैंकिंग पंच। |
भौतिक वाष्प जमाव कोटिंग्स का मूल्यांकन घर्षण को कम करता है। स्टेनलेस स्टील या एल्यूमीनियम पर मुहर लगाते समय TiN, TiCN और TiAlN जैसी कोटिंग्स अत्यधिक प्रभावी होती हैं। ये धातुएँ स्वाभाविक रूप से ठंडे-वेल्ड से नंगे उपकरण स्टील में बदल जाती हैं, इस प्रक्रिया को गैलिंग के रूप में जाना जाता है। ताप उपचार विशिष्टताओं का सत्यापन यह सुनिश्चित करता है कि सतह की कठोरता के साथ-साथ कोर कठोरता भी बनी रहे। कठोर सतह वाला लेकिन भंगुर कोर वाला एक पंच उत्पादन गति के तहत टूट जाता है। प्रारंभिक शमन और तापमान चक्र के बाद क्रायोजेनिक उपचार स्टील की सूक्ष्म संरचना को स्थिर करता है। यह समय के साथ टूलींग घटकों में आयामी परिवर्तनों को रोकता है और समग्र थकान जीवन को बढ़ाता है।
निरंतर निगरानी के बिना उच्च गति पर परिचालन परिचालन जोखिम प्रस्तुत करता है। किसी विसंगति का पता चलने पर प्रेस को तुरंत रोकने के लिए डिज़ाइन में मूल रूप से सेंसर तकनीक शामिल होनी चाहिए।
निकटता सेंसर या लेजर ऑप्टिक्स को एकीकृत करने से यह सत्यापित होता है कि निरंतर धातु की पट्टी सटीक माइक्रो-मिलीमीटर पिच तक आगे बढ़ गई है। अंतर्निर्मित सेंसर के साथ पायलट पिन का उपयोग यह पता लगाता है कि डाई बंद होने से पहले पट्टी गलत तरीके से संरेखित है या नहीं। यदि पायलट पिन पूरी तरह से पायलट छेद में प्रवेश नहीं कर पाता है, तो सेंसर प्रेस नियंत्रण को एक गलती संकेत भेजता है। यह मिलीसेकंड के भीतर एक आपातकालीन रोक को ट्रिगर करता है, जिससे डाई को आधे-गठित भागों को नष्ट होने से रोका जा सकता है।
दर्जनों सेंसरों को एक ही उपकरण में एकीकृत करने के लिए सावधानीपूर्वक नियोजित वायरिंग रणनीति की आवश्यकता होती है। ऊपरी जूते से लटकने वाले ढीले तार अनिवार्य रूप से हिलते हुए घटकों से अलग हो जाएंगे या दुष्ट स्क्रैप धातु से कुचल दिए जाएंगे। सेंसर केबलों को सुरक्षित रूप से रूट करने के लिए इंजीनियरों को सीधे डाई शू में समर्पित समर्पित चैनल डिजाइन करना चाहिए। सभी सेंसर कनेक्शनों को उपकरण के किनारे लगे हेवी-ड्यूटी, सीलबंद जंक्शन बॉक्स में समेकित करना सेटअप प्रक्रिया को सरल बनाता है। जब उपकरण को प्रेस में लोड किया जाता है, तो ऑपरेटर को उपकरण को प्रेस नियंत्रण प्रणाली के साथ इंटरफ़ेस करने के लिए केवल एक मल्टी-पिन नाभि केबल कनेक्ट करने की आवश्यकता होती है। इससे वायरिंग संबंधी त्रुटियां दूर हो जाती हैं और बदलाव का समय काफी कम हो जाता है।
ऑप्टिकल या ध्वनिक सेंसर का डिज़ाइन यह पुष्टि करता है कि अंतिम भाग सफलतापूर्वक वाहक से अलग हो गया है। डाई ब्लॉक में बचा हुआ एक हिस्सा बाद के स्ट्रोक पर गंभीर क्षति का कारण बनता है। स्क्रैप च्यूट की निगरानी बैकअप को रोकती है। यदि स्लग ढलान में ढेर हो जाते हैं, तो वे अंततः डाई मैट्रिक्स को कुचल देते हैं और भेदी घूंसे से चकनाचूर हो जाते हैं। प्रेस फ्रेम में स्थापित पीजोइलेक्ट्रिक टन भार मॉनिटर प्रत्येक स्ट्रोक के बल को ट्रैक करते हैं। यदि कोई पंच टूट जाता है या स्लग खींच लेता है, तो टनभार हस्ताक्षर तुरंत बदल जाता है। मॉनिटर इस विचलन का पता लगाता है और अगले चक्र से पहले प्रेस को रोक देता है।
प्रत्येक उपकरण को अंततः तेज़ करने और नियमित रखरखाव की आवश्यकता होती है। डिज़ाइन को उपकरण निर्माताओं को प्रेस से पूरा जूता हटाए बिना जल्दी से डाई की सर्विस करने की अनुमति देनी चाहिए।
खंडित डाई ब्लॉक और पंच इंसर्ट के उपयोग का मूल्यांकन करने से रखरखाव टीमों को मिनटों में खराब हो चुके घटकों को बदलने की अनुमति मिलती है। यह सुनिश्चित करना कि आवेषण कुंजीबद्ध या डॉवेल किए गए हैं, फुलप्रूफ, दोहराए जाने योग्य संरेखण की गारंटी देता है। उपकरण निर्माताओं को मध्य-चालन परिवर्तन के दौरान काटने वाले घटकों को इंगित करने या मैन्युअल रूप से संरेखित करने की आवश्यकता नहीं होनी चाहिए। मॉड्यूलर डिज़ाइन कई घंटों की मरम्मत को त्वरित पिट स्टॉप में बदल देता है।
ऊपरी और निचले डाई जूतों के बीच संरेखण पूरी तरह से गाइड पिन और बुशिंग पर निर्भर करता है। उच्च गति संचालन के लिए, मानक ठोस कांस्य झाड़ियाँ बहुत अधिक घर्षण और गर्मी उत्पन्न करती हैं, जिससे थर्मल विस्तार और बंधन होता है। प्री-लोडेड बॉल-बेयरिंग गाइड पिन निर्दिष्ट करने से यह समस्या समाप्त हो जाती है। बॉल-बेयरिंग सिस्टम शून्य-क्लीयरेंस संरेखण प्रदान करते हैं, यह सुनिश्चित करते हुए कि पंच हर एक स्ट्रोक में पूरी तरह से केंद्रित डाई मैट्रिक्स में प्रवेश करते हैं। पतली सामग्रियों के साथ काम करते समय यह तंग संरेखण महत्वपूर्ण होता है जिसके लिए बेहद सख्त कटिंग क्लीयरेंस की आवश्यकता होती है। इंजीनियरों को सही पिन लंबाई भी निर्दिष्ट करनी होगी ताकि किसी भी पंच के सामग्री से संपर्क करने से पहले गाइड पिन झाड़ियों में पूरी तरह से लगे रहें।
यह सत्यापित करना कि डिज़ाइन में सभी काटने वाले घटकों पर पर्याप्त शार्पनिंग जीवन शामिल है, कुल जीवनकाल बढ़ाता है। शिम प्लेटों को मानकीकृत करने से तकनीशियनों को रखरखाव पीसने के बाद आसानी से पंच और डाई ऊंचाई बहाल करने की अनुमति मिलती है। जब एक पंच को एक इंच के कुछ हजारवें हिस्से से नीचे गिराया जाता है, तो सटीक गठन की गहराई को बनाए रखने के लिए इसके पीछे एक संबंधित शिम रखा जाना चाहिए। हटाने योग्य खिड़कियों के साथ स्ट्रिपर प्लेट डिज़ाइन करें। यह उपकरण निर्माताओं को ऊपरी जूते से पूरी भारी स्ट्रिपर असेंबली को खोले बिना छेदने वाले घूंसे तक सीधी पहुंच प्रदान करता है।
टूलींग पार्टनर का चयन करने के लिए CAD फ़ाइल से परे देखने की आवश्यकता होती है। आपको उनकी सत्यापन प्रक्रियाओं, इंजीनियरिंग कठोरता और विनिर्माण क्षमताओं का आकलन करना चाहिए।
गतिज सिमुलेशन की आवश्यकता और व्यवहार्यता अध्ययन बनाने से यह साबित होता है कि डिज़ाइन निर्माण से पहले एक आभासी वातावरण में काम करता है। परिमित तत्व विश्लेषण सामग्री के पतले होने, फटने और स्प्रिंगबैक की भविष्यवाणी करता है। टूलींग विक्रेता जो सिमुलेशन छोड़ देते हैं वे पुरानी परीक्षण-और-त्रुटि विधियों पर भरोसा करते हैं। इससे अंतहीन ट्रायआउट लूप, छूटी हुई डिलीवरी तिथियां और ऐसे उपकरण उत्पन्न होते हैं जो कभी भी उद्धृत गति से नहीं चलते हैं। सबसे जटिल फॉर्मिंग स्टेशनों के लिए सिमुलेशन रिपोर्ट देखने की मांग। ऐसे पतले प्रतिशत की तलाश करें जो सामग्री की सुरक्षित सीमा से अधिक हो।
विक्रेता के तर्क को मान्य करना आवश्यक है। क्या उन्होंने निष्पक्ष रूप से विश्लेषण किया कि क्या भाग की ज्यामिति और आयतन एक प्रगतिशील सेटअप को उचित ठहराते हैं? कभी-कभी ट्रांसफर डाई गहराई से खींची गई विशेषताओं के लिए बेहतर आयामी नियंत्रण प्रदान करती है जिन्हें पट्टी से जल्दी अलग किया जाना चाहिए। एक सक्षम भागीदार भौतिकी और उत्पादन मात्रा के आधार पर सही प्रक्रिया की सिफारिश करता है। वे यह सुनिश्चित करने के लिए आपके विशिष्ट प्रेस की रिवर्स टन भार सीमा की गणना करेंगे कि उपकरण आपके उपकरण को नुकसान नहीं पहुंचाएगा।
वास्तविक उत्पादन गति के तहत डाई ट्रायआउट के लिए विक्रेता की इन-हाउस प्रेस क्षमताओं की समीक्षा करना अनिवार्य है। प्रेस को धीरे-धीरे जॉगिंग करने से 100-स्ट्रोक-प्रति-मिनट की गति की गतिशील ताकतों, गर्मी उत्पादन और स्क्रैप शेडिंग गतिशीलता की नकल नहीं होती है। प्रक्रिया क्षमता सूचकांक आवश्यकताओं सहित सख्त एफएआई प्रोटोकॉल की स्थापना, यह सुनिश्चित करती है कि उपकरण लगातार सहनशीलता के भीतर भागों का उत्पादन करता है। विक्रेता को स्क्रैप शेडिंग और फीडिंग की गतिशीलता को स्थिर साबित करने के लिए बिना रुके कम से कम कई हजार भागों की एक निरंतर पट्टी चलानी होगी।
स्टील काटने से पहले संभावित विफलता बिंदुओं की पहचान करने के लिए इस लेआउट और सेंसर एकीकरण चेकलिस्ट के अनुसार अपने वर्तमान टूलींग प्रस्तावों का ऑडिट करें।
स्प्रिंगबैक मुआवजे और फॉर्मिंग व्यवहार्यता को मान्य करने के लिए अपने टूलींग विक्रेताओं से गतिज सिमुलेशन और एफईए रिपोर्ट का अनुरोध करें।
अपनी प्रेस परिसंपत्तियों को भयावह दुर्घटनाओं से बचाने के लिए भविष्य के सभी उच्च-मात्रा वाले डाई बिल्ड में सेंसर एकीकरण आवश्यकताओं को मानकीकृत करें।
प्रेस फ्लोर पर रखरखाव डाउनटाइम को कम करने के लिए उच्च-घिसाव वाले घटकों के लिए मॉड्यूलर इंसर्ट रणनीतियों को लागू करें।
उत्तर: मानक लीड समय 8 से 16 सप्ताह तक होता है। सटीक समयरेखा काफी हद तक भाग की जटिलता, स्टेशनों की संख्या और इन-डाई सेंसर के एकीकरण पर निर्भर करती है। पूर्ण गति उत्पादन सिमुलेशन और एफएआई समायोजन सहित उन्नत परीक्षण चरण, शेड्यूल का विस्तार करते हैं लेकिन दुकान के फर्श पर दीर्घकालिक विश्वसनीयता सुनिश्चित करते हैं।
ए: प्रोग्रेसिव डाइज़ फ्लैट या मध्यम रूप से निर्मित जटिल भागों की उच्च गति, निरंतर कॉइल फीडिंग को संभालते हैं। गहरी ड्राइंग या भागों के लिए स्थानांतरण डाई की आवश्यकता होती है जिन्हें पट्टी से जल्दी अलग किया जाना चाहिए। यह भाग को निरंतर वाहक वेब के प्रतिबंध के बिना स्वतंत्र स्टेशनों के बीच स्थानांतरित करने की अनुमति देता है।
उत्तर: उद्योग बेंचमार्क आमतौर पर 70% से 85% सामग्री उपयोग का लक्ष्य रखते हैं। पार्ट नेस्टिंग रणनीतियाँ इस मीट्रिक पर भारी प्रभाव डालती हैं। जबकि उच्च उपयोग से कच्चे माल की बर्बादी कम हो जाती है, इंजीनियरों को यह सुनिश्चित करना चाहिए कि शेष कंकाल वेब तनाव के तहत विरूपण या झुकाव के बिना प्रेस के माध्यम से सटीक रूप से फ़ीड करने के लिए पर्याप्त ताकत बरकरार रखता है।
ए: उच्च शक्ति वाली धातुओं की प्राकृतिक लोच की भविष्यवाणी और प्रतिकार करने के लिए इंजीनियर ओवर-बेंडिंग स्टेशनों, सिक्का संचालन और एफईए सिमुलेशन का उपयोग करते हैं। जानबूझकर सामग्री को लक्ष्य कोण से थोड़ा आगे झुकाने से, धातु निर्माण स्टेशन से बाहर निकलने के तुरंत बाद आवश्यक सटीक आयामी सहिष्णुता में आराम करती है।
उत्तर: विफलता के सबसे आम कारणों में स्लग पुलिंग, सामग्री गलत फ़ीड, गैलिंग, और थकान विफलता शामिल है। असंतुलित काटने वाली ताकतें गंभीर प्रेस विक्षेपण का कारण बनती हैं। यदि प्रारंभिक इंजीनियरिंग चरण के दौरान ठीक से कम नहीं किया गया तो इसके कारण चकनाचूर हो जाएंगे, डाई मैट्रिसेस क्षतिग्रस्त हो जाएंगे और प्रेस बेयरिंग पर अत्यधिक घिसाव हो जाएगा।
ए: पायलट सेंसर और इजेक्शन मॉनिटर लगातार स्ट्रिप की स्थिति और भाग के निकास को ट्रैक करते हैं। यदि कोई मिसफ़ीड होता है या कोई भाग बाहर निकलने में विफल रहता है, तो सेंसर प्रेस नियंत्रण के साथ मिलिसेकंड के भीतर आपातकालीन रोक को ट्रिगर करने के लिए संचार करते हैं। यह किसी रुकावट पर बंद होने से पहले रैम को रोक देता है, जिससे उपकरण क्रैश होने से बच जाता है।
